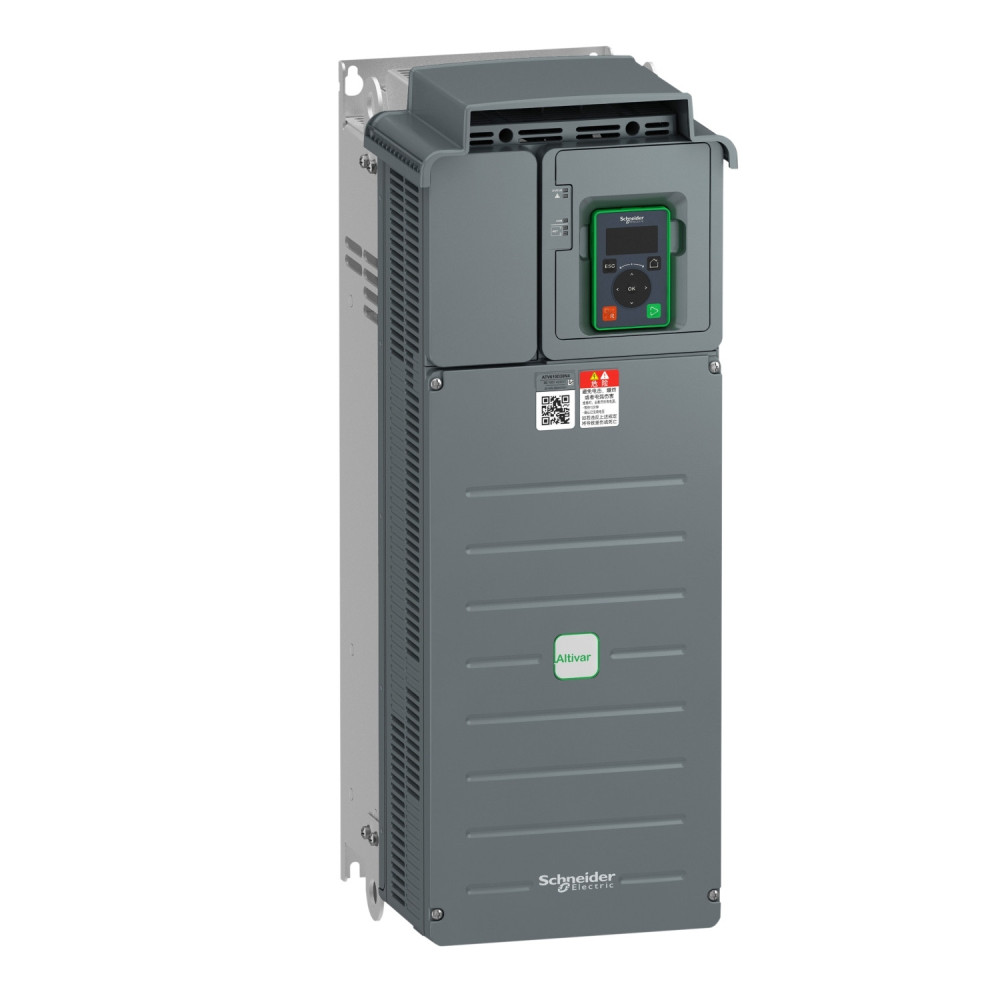

Variateur de vitesse - 45 kW/60 CV - 380...415 V - IP20 ATV610 Schneider Electric - ATV610D45N4

Applications principales

• Pompes et surpresseurs

• Ventilateurs et systèmes de ventilation industrielle

• Compresseurs d’air et groupes de pression

• Convoyeurs, élévateurs et systèmes de manutention

• Process industriels dans les secteurs de l’eau, du bâtiment et de l’énergie

Avantages du produit

• Format compact et léger, idéal pour une installation sur armoire électrique

• Configuration simplifiée grâce aux paramètres préréglés en usine

• Terminal graphique clair et convivial pour une utilisation intuitive

• Intégration facile sur porte d’armoire

• Bornes colorées pour éviter toute erreur de câblage

• Filtre CEM intégré, conforme à la norme IEC 61800-3 catégorie C3

• Protection complète contre les surtensions, courts-circuits, surchauffes et pertes de phase

Caractéristiques techniques

• Tension d’alimentation : 380…415 V triphasé

• Puissance moteur :

  • 45 kW (usage normal – surcharge 120 %)

  • 37 kW (usage intensif – surcharge 150 %)

• Courant nominal : 92,9 A à 380 V

• Fréquence de sortie : 0,1 à 500 Hz

• Mode de commande moteur : couple optimisé / couple variable / couple constant

• Fréquence de commutation : 2 à 12 kHz réglable (4 kHz nominal)

• Degré de protection : IP20

• Type de refroidissement : convection forcée

• Communication : RS485 – Modbus RTU intégré

• Entrées / sorties :

  • 3 entrées analogiques (0–10 V / 0–20 mA)

  • 6 entrées logiques programmables

  • 2 sorties analogiques

  • 3 relais configurables

Performances et sécurité

• Protection thermique intégrée pour le moteur et le variateur

• Compensation automatique du glissement moteur

• Rampes d’accélération/décélération réglables de 0,01 à 9000 s

• Freinage à courant continu jusqu’à l’arrêt complet

• Immunité électromagnétique conforme aux normes CEI 61000-4

• Conformité : CEI 61800-3 / CEI 61800-5-1 / Marquage CE

Caractéristiques physiques

• Dimensions (L x H x P) : 226 x 613 x 271 mm

• Hauteur totale avec plaque CEM : 706 mm

• Poids net : 25,5 kg

• Position de montage : verticale ±10°

• Niveau sonore : 75 dB

• Refroidissement : 240 m³/h (convection forcée)

Conditions d’exploitation

• Température de fonctionnement : -15 à +45 °C (jusqu’à 60 °C avec déclassement)

• Altitude d’utilisation : jusqu’à 1000 m sans déclassement (1 % par 100 m au-delà)

• Humidité relative : 5 à 95 % sans condensation

• Résistance aux vibrations : conforme IEC 60068-2-6

• Résistance aux chocs : 15 gn (IEC 60068-2-27)

Normes et certifications

• CE, RoHS, IEC 61800-3, IEC 61800-5-1

• Catégorie C3 – Environnement industriel

• Classe de protection II – Conformité IEC 61140
