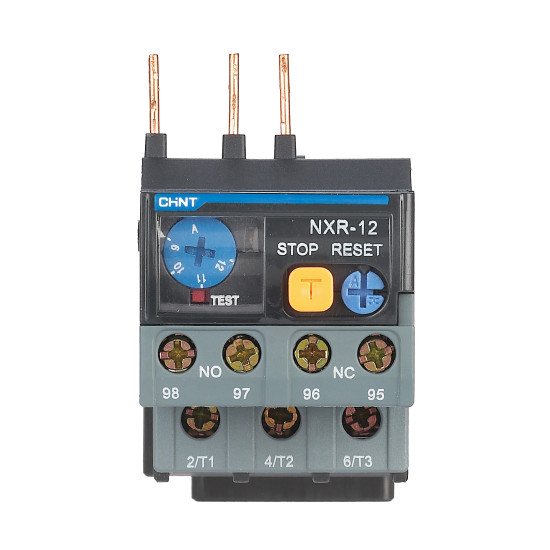

Le relais thermique NXR-12 837095 repose sur un système de déclenchement électromécanique à bilame, conçu pour réagir à une élévation anormale de la température causée par une surcharge électrique. Le bilame, traversé par le courant moteur, se déforme sous l’effet thermique et actionne un mécanisme de coupure lorsque le seuil de déclenchement est atteint. Ce seuil est réglable entre 0,4 et 0,63 ampère, permettant une calibration fine pour les moteurs de faible intensité, souvent utilisés dans les systèmes de commande, les automatismes industriels ou les dispositifs de précision.

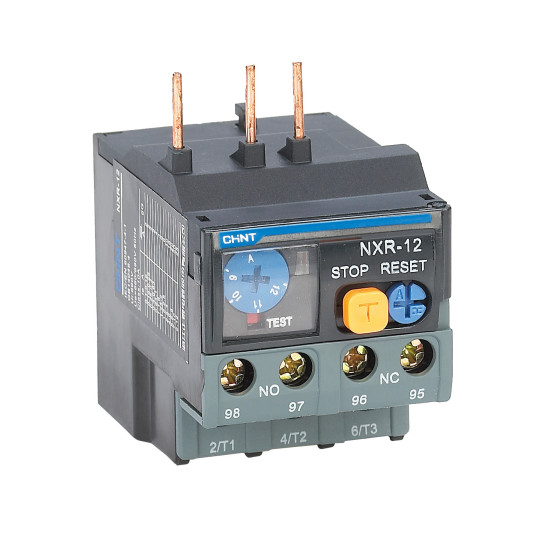

Le relais est conçu pour un montage direct sur les contacteurs CHINT de la série NXC-12, assurant une continuité électrique sans perte de performance et une compacité optimale dans les tableaux de commande. Il intègre un sélecteur de mode de réarmement, permettant de choisir entre réarmement manuel ou automatique selon les exigences de l’installation. Le bouton de test intégré permet de simuler un déclenchement sans surcharge réelle, facilitant les opérations de vérification et de maintenance.
Deux contacts auxiliaires sont intégrés au relais : un contact normalement fermé (NC) et un contact normalement ouvert (NO), permettant la signalisation d’un défaut ou l’interfaçage avec un automate ou un système d’alarme. Le boîtier est fabriqué en thermoplastique auto-extinguible, assurant une résistance aux chocs, à l’humidité et aux agents chimiques. Ce matériau garantit la durabilité du relais même dans des environnements industriels contraignants.

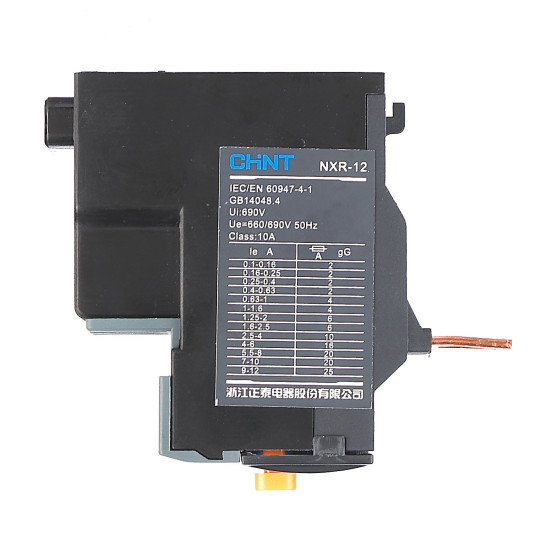

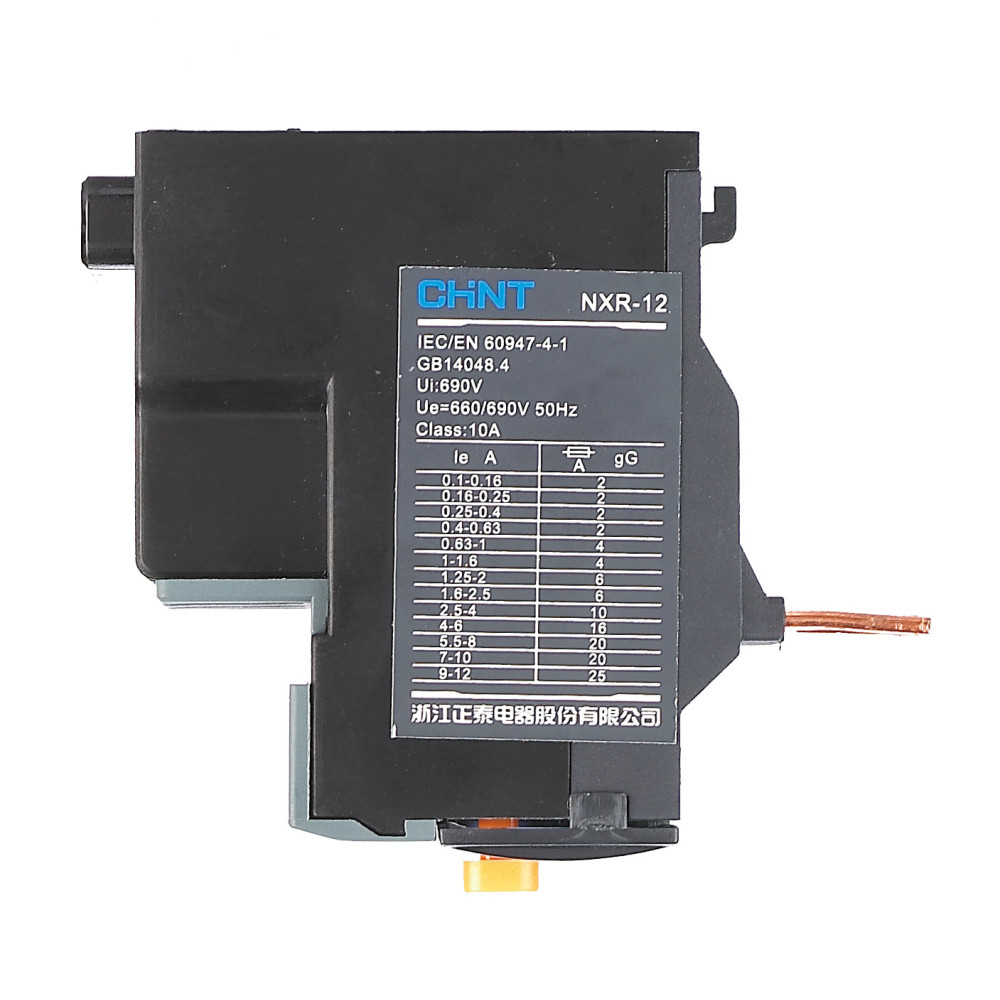

Conforme à la norme IEC 60947-4-1, le NXR-12 837095 répond aux exigences internationales en matière de protection thermique des moteurs. Sa précision de déclenchement, sa robustesse mécanique et sa facilité d’intégration en font un composant essentiel pour la sécurité des équipements électromécaniques de faible puissance. Grâce à sa sensibilité thermique élevée, il assure une coupure rapide et fiable, évitant tout risque de dégradation du moteur ou d’interruption prolongée du processus.
