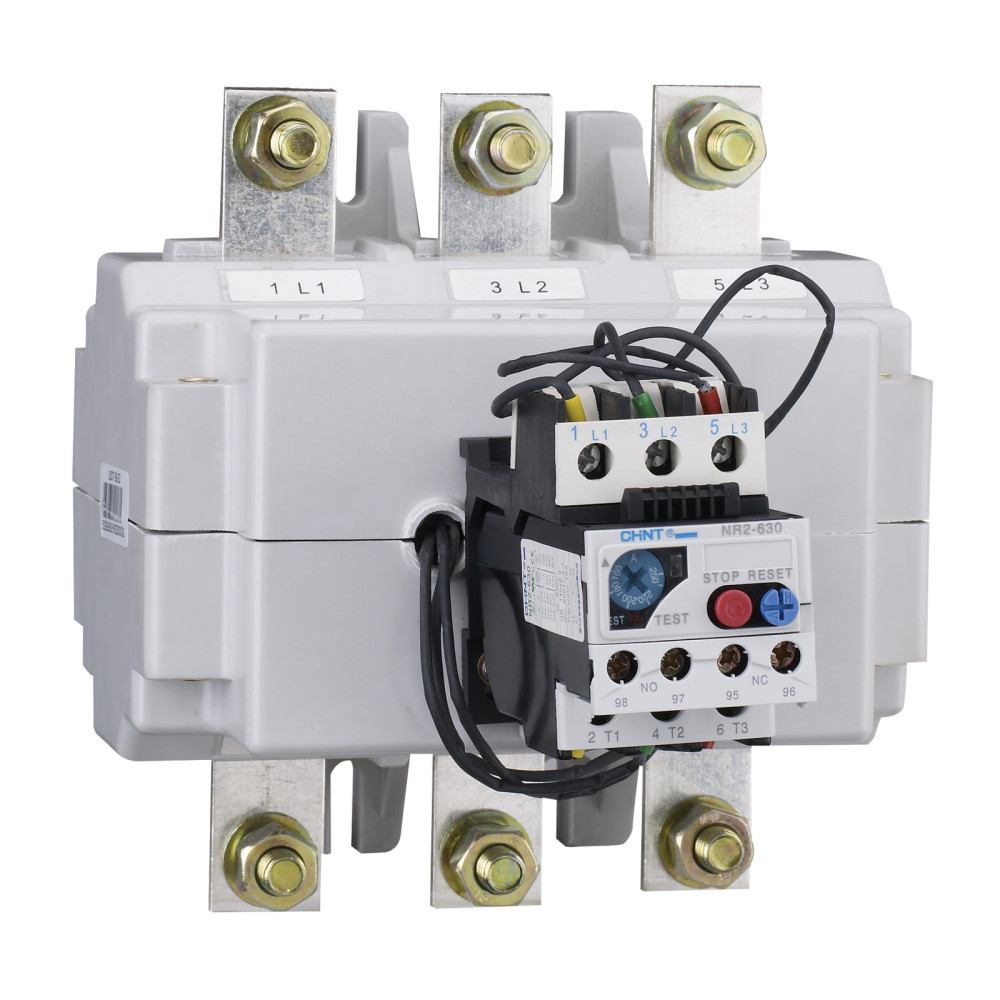

Le relais thermique CHINT NR2-630 268299 est un dispositif électromécanique de protection conçu pour interrompre l’alimentation d’un moteur en cas de surcharge prolongée. Il repose sur un système bilame différentiel, où le courant traversant les éléments chauffants provoque une dilatation thermique contrôlée. Cette dilatation agit sur un mécanisme de déclenchement mécanique qui ouvre le circuit dès que le seuil thermique prédéfini est atteint. Ce principe assure une protection autonome, sans dépendance à une source de commande externe, et garantit une réponse rapide face aux anomalies de charge.
La plage de réglage de 200 à 315 ampères permet d’adapter le relais à des moteurs de très forte puissance, typiques des environnements industriels lourds tels que les broyeurs, les compresseurs haute capacité, les pompes de grande taille ou les systèmes de convoyage intensif. Le réglage s’effectue par une molette graduée en façade, offrant une précision de calibration indispensable pour les applications critiques. Ce niveau de courant impose une architecture interne renforcée, avec des composants capables de supporter des efforts thermiques et mécaniques élevés sans altération des performances.
Le relais NR2-630 est conçu pour un montage direct sur les contacteurs CHINT de forte capacité, assurant une continuité électrique optimale et une intégration mécanique sans contrainte. Il est équipé d’un sélecteur de mode de réarmement, permettant de choisir entre réarmement manuel ou automatique selon les exigences de l’installation. Le bouton de test intégré permet de simuler un déclenchement sans surcharge réelle, facilitant les opérations de maintenance préventive et les vérifications fonctionnelles.
Deux contacts auxiliaires sont intégrés : un contact normalement fermé (NC) et un contact normalement ouvert (NO). Ces contacts permettent la transmission d’un signal de défaut vers un automate, un système d’alarme ou une interface de supervision. Ils assurent une interconnexion fiable avec les architectures de commande modernes, garantissant une réponse rapide et sécurisée en cas de déclenchement.
Le boîtier est réalisé en thermoplastique autoextinguible, résistant aux chocs, aux poussières, à l’humidité et aux agents chimiques. Il est conçu pour fonctionner dans des environnements industriels sévères, avec une excellente tenue mécanique et une stabilité thermique renforcée. Conforme à la norme IEC 60947-4-1, le relais répond aux exigences internationales en matière de protection thermique des moteurs, assurant une sécurité optimale et une fiabilité durable.
En résumé, le CHINT NR2-630 268299 est un relais thermique de très haute capacité, conçu pour offrir une protection précise, robuste et durable aux moteurs industriels les plus puissants. Sa conception technique, ses fonctionnalités avancées et sa compatibilité avec les systèmes de commande modernes en font un élément indispensable pour la sécurité des installations électromécaniques critiques.
