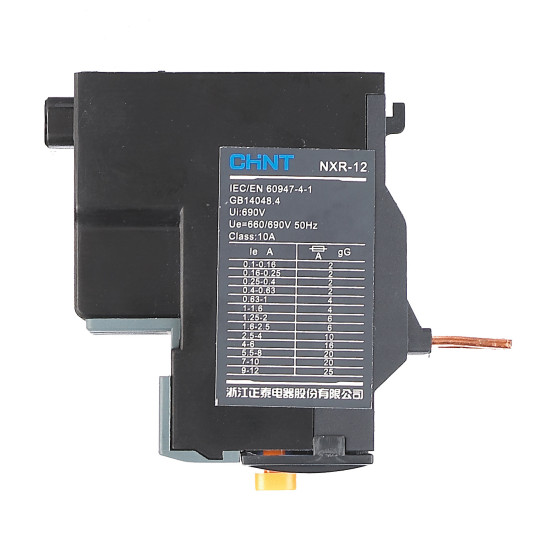

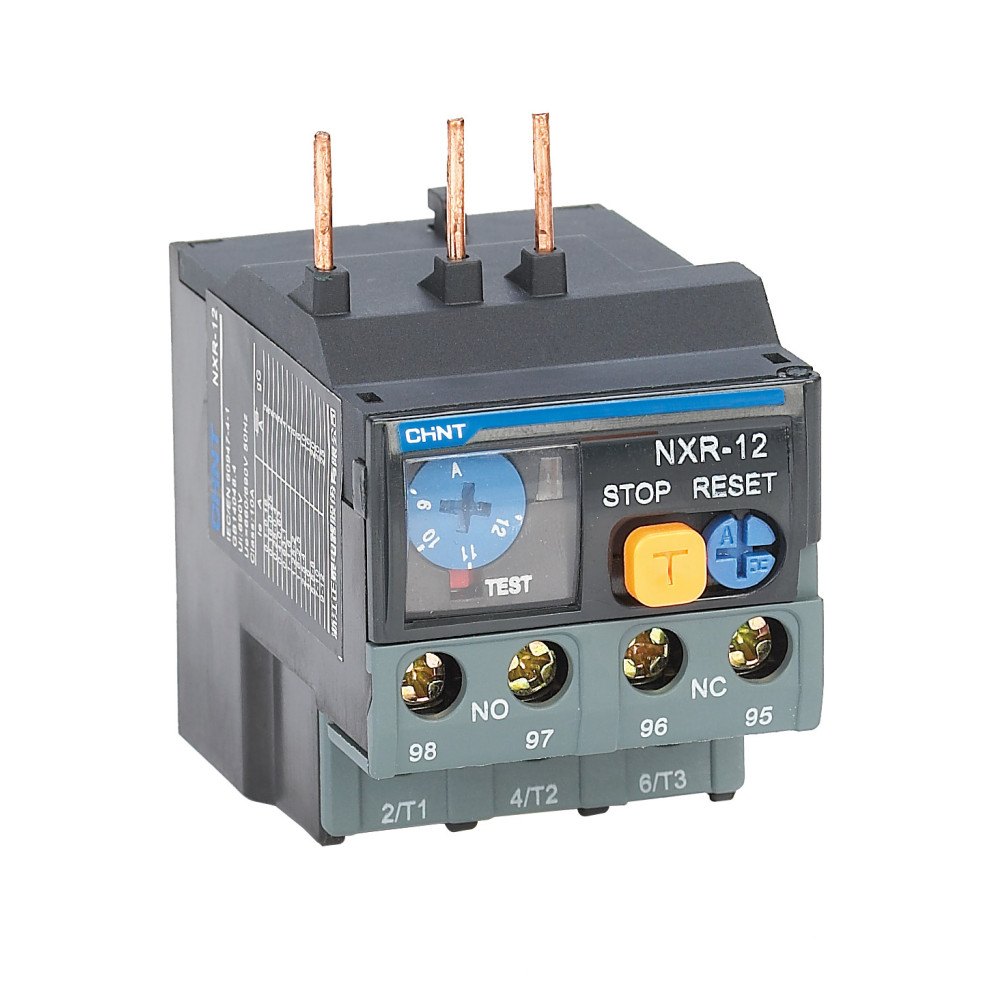

Le CHINT NXR-12 837100 est un relais thermique triphasé à bilame, destiné à protéger les moteurs contre les échauffements dus à des surcharges prolongées. Le principe de fonctionnement repose sur la déformation thermique d’un bilame, qui déclenche mécaniquement l’ouverture du circuit lorsque le courant dépasse le seuil réglé pendant une durée critique.
Caractéristiques techniques :
• Plage de réglage thermique : 2,5–4 A, ajustable avec précision via une molette graduée.
• Type de protection : contre les surcharges (non conçu pour les courts-circuits).
• Association directe : avec les contacteurs CHINT de la série NXC-12.

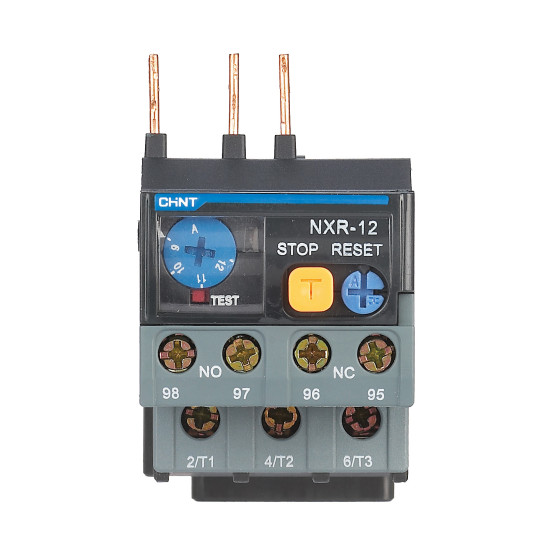

• Contacts auxiliaires intégrés :
• 1 contact NO (normalement ouvert) pour signalisation ou commande.
• 1 contact NC (normalement fermé) pour interruption du circuit de commande.
• Modes de réarmement : manuel ou automatique, sélectionnable selon les besoins de l’installation.
• Bouton de test : permet de simuler un déclenchement pour vérification fonctionnelle.
• Indicateur visuel de déclenchement : facilite le diagnostic rapide en cas de défaut.
Conception et montage :
• Boîtier : en thermoplastique autoextinguible, résistant aux chocs, à l’humidité et aux agents chimiques.
• Montage : direct sur le contacteur, avec bornes accessibles pour un câblage rapide et sécurisé.
• Normes : conforme à la norme IEC 60947-4-1 pour les dispositifs de commande et de protection moteur.
Applications typiques
• Protection de petits moteurs dans :
• Automatismes industriels.
• Systèmes de ventilation ou pompes domestiques.
• Machines-outils légères ou équipements de laboratoire.
En résumé, le CHINT NXR-12 837100 est un relais thermique compact et précis, idéal pour la protection des moteurs de faible puissance. Il offre une solution fiable, simple à intégrer, et conforme aux exigences de sécurité électrique pour les installations professionnelles ou résidentielles.
