Principales :
Gamme de produit :
Harmony Electromechanical Relays ;
Harmony Timer Relays

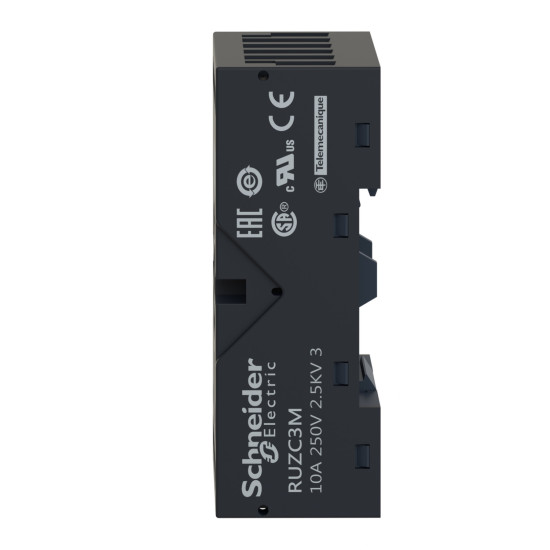

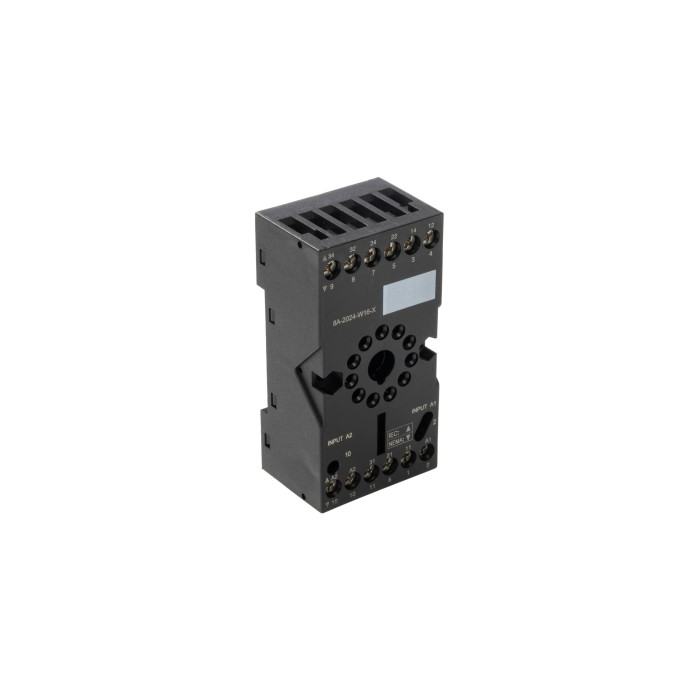

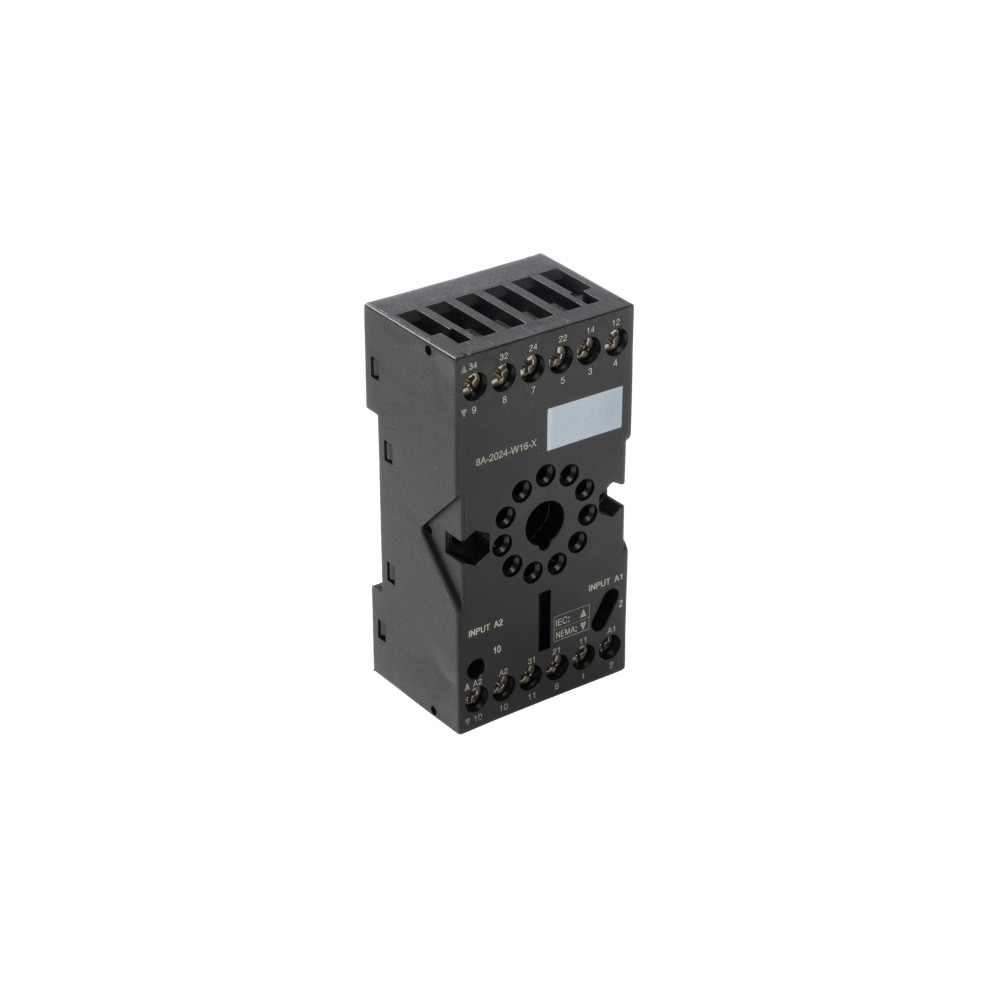

Nom de l'appareil :
RUZ
Type de produit ou équipement :
Prise
Compatibilité produit :
Relais enfichable RUM avec 3 "OF" contact ;
Relais enfichable RE48A avec 2 "O/F" contact
[Ith] courant thermique conventionnel :
10 A
[Ue] tension assignée d'emploi :
< 250 V
Type et composition des contacts :
3 "OF".
Complémentaires :
Mode de raccordement :
Connecteur 1 × 0,25 à 1 × 2,5 mm² flexible avec embout ;
Connecteur 2 × 0,25 à 2 × 1 mm² flexible avec embout ;
Connecteur 1 × 0,5 à 1 × 2,5 mm² rigide sans embout ;
Connecteur 2 × 0,5 à 2 × 1,5 mm² rigide sans embout
Forme des broches :
Cylindrique
Couple de serrage :
< 1 N.m pour vis M3,5
Mode de fixation :
Par vis (panneau) ;
Encliquetable sur rail DIN 35 mm
Disposition des contacts :
Mixte
[Uimp] tension de tenue aux chocs :
4 kV
Catégorie de surtension :
III
Degré de pollution :
3
Vente par quantité indivisible :
10
Largeur :
38 mm
Poids net :
0,054 kg.
Environnement :
Degré de protection IP :
IP20 selon CEI 60529
Normes :
CEI 61984
Certifications :
CSA ;
UL
Marquage :
CE
Température de stockage :
-40…85 °C
Température en fonctionnement :
-40…55 °C.
Emballage :
Type d'emballage 1 :
PCE ;
1 unité ;
Dimensions : 2,700 × 3,800 × 7,800 cm ;
Poids : 57 g.
Type d'emballage 2 :
BB1 ;
10 unités ;
Dimensions : 8,300 × 8,400 × 14,600 cm ;
Poids : 618 g.
Type d'emballage 3 :
S03 ;
200 unités ;
Dimensions : 30 × 30 × 40 cm ;
Poids : 12,600 kg.
TABLEAU RÉCAPITULATIF
| Catégorie |
Données |
| Gamme |
Harmony Electromechanical Relays / Timer Relays |
| Appareil |
RUZ |
| Type |
Prise pour relais |
| Compatibilité |
RUM (3 OF), RE48A (2 O/F) |
| Courant Ith |
10 A |
| Tension Ue |
< 250 V |
| Contacts |
3 OF |
| Fixation |
Vis / Rail DIN 35 mm |
| Connexions |
Flexibles et rigides selon sections |
| IP |
IP20 |
| Normes |
CEI 61984 – CSA – UL – CE |
| Dimensions emballage 1 |
2,7 × 3,8 × 7,8 cm – 57 g |
| Quantité indivisible |
10 |
