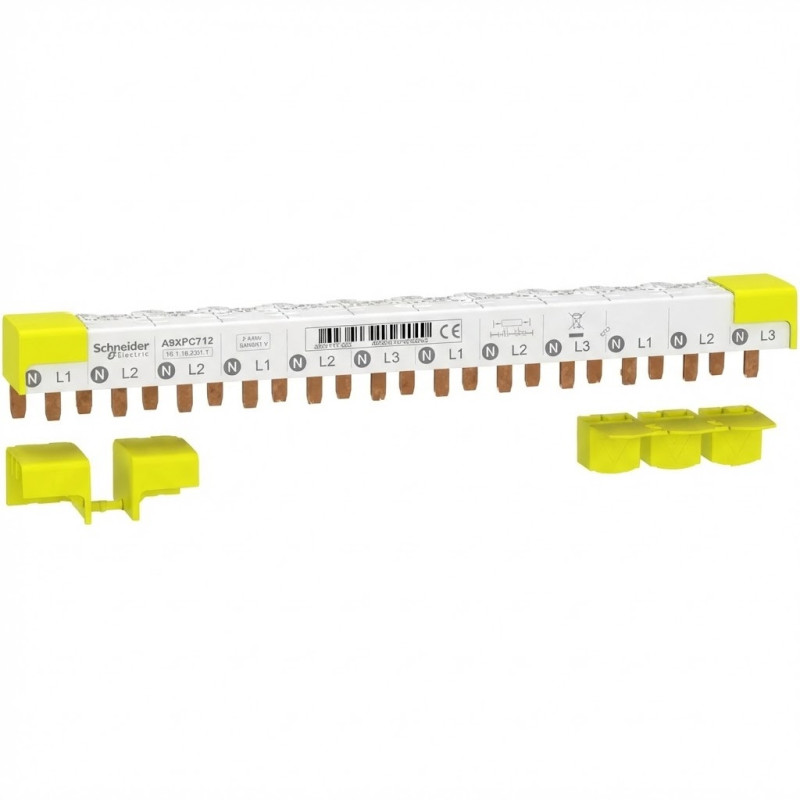

Peigne de raccordement Clario iC40, 3P+N, 12 modules, 80 A - SCHNEIDER - A9XPC712

Peigne d'Alimentation Horizontal Acti9 Clario iC40

Solution de Distribution Modulaire 3P+N pour Installations Haute Densité 80A

Pourquoi choisir ce produit ?

Le Peigne Clario iC40 est une solution Acti9 de jeu de barres horizontale conçue spécifiquement pour la distribution fiable et normée dans les tableaux électriques professionnels nécessitant une configuration 3P+N. Dédié aux experts et aux ingénieurs, ce produit assure une intégration parfaite dans les écosystèmes Acti9, garantissant une robustesse électrique et une conformité sans faille aux standards industriels les plus stricts, notamment la norme EN/IEC 61439-1. Sa capacité à être découpé et sa haute tenue en courant le rendent indispensable pour les infrastructures modernes et évolutives.

Points Forts

• Haute Capacité Nominale : Supporte un courant de fonctionnement nominal (Ie) de 80 A à 40 °C, assurant une alimentation stable pour les circuits exigeants.
• Distribution 3P+N Complète : Conçu pour une distribution de type (N, L1), (N, L2), (N, L3), idéale pour les systèmes triphasés avec neutre.
• Installation Modulaire et Flexible : Longueur de 218 mm couvrant 12 modules de 18 mm, ce jeu de barres est découpable et dimensionné pour alimenter jusqu'à quatre appareils 3P+N.
• Sécurité et Conformité Strictes : Certifié selon EN/IEC 61439-1, avec une haute tension nominale d'isolation (Ui) de 400 VAC et une résistance au feu auto-extinguible à 960 °C (30s).

Spécifications Techniques

Ce jeu de barres Acti9, de couleur blanche (RAL 9003), est optimisé pour une distribution de puissance sur des systèmes triphasés avec neutre. Il présente une longueur physique de 218 mm, permettant l'alimentation de quatre appareils de type 3P+N sur un espace total de 12 modules de 18 mm. Il est capable de gérer un courant nominal de fonctionnement (Ie) de 80 A à 40 °C et maintient une tension nominale d'isolation (Ui) de 400 VAC. Les tensions nominales de fonctionnement (Ue) sont établies à 230 VAC entre phase et neutre, et à 400 V entre phases. Le produit est conçu pour un environnement avec un degré de pollution 3 et bénéficie d'une protection IP20, sous réserve de l'utilisation des embouts et couvercles de dents appropriés. Sa composition garantit une excellente sécurité incendie, étant auto-extinguible à 960 °C pendant 30 secondes conformément à la norme IEC 60695-2-1.
