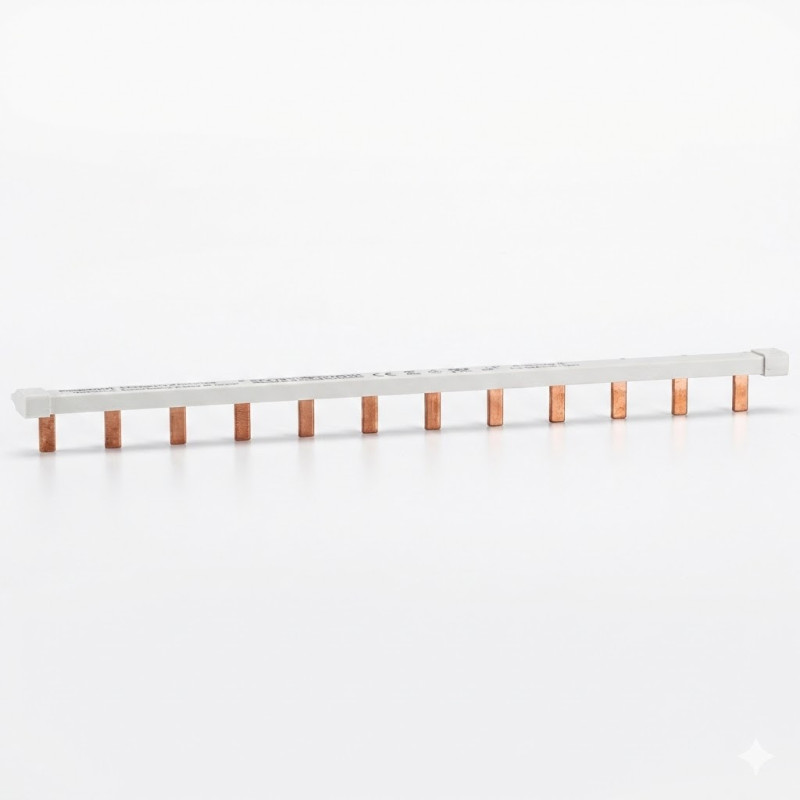

Peigne de Raccordement Horizontal Easy9 XP (1P, 63 A)
Solution de Distribution Monophasée Optimisée pour Tableaux Modulaires 12 Modules
Pourquoi choisir ce produit ?
Le peigne de raccordement Easy9 XP est l'outil essentiel pour la professionnalisation et la standardisation des installations électriques en environnement monophasé. Conçu spécifiquement pour la gamme Easy9, il garantit une distribution de puissance fiable et simplifiée pour douze appareils unipolaires. Ce composant est indispensable pour les experts cherchant à optimiser le temps d'installation tout en maintenant un niveau élevé de sécurité opérationnelle et de conformité aux normes les plus strictes.
Points Forts
Intégration Modulaire Complète : Compatibilité native avec l'ensemble des dispositifs Easy9 (MCB, RCCB, RCBO et interrupteurs), assurant une flexibilité maximale dans la conception du tableau.
Haute Capacité de Charge : Conçu pour supporter un courant nominal de 63 A sous 230 VCA, il est parfaitement dimensionné pour les besoins de distribution monophasée résidentielle et tertiaire standard.
Sécurité et Résilience Thermique : Offre une résistance au feu auto-extinguible à 850 °C pendant 30 secondes, surpassant les exigences de la norme CEI 60695-2-1 pour une sécurité renforcée.
Isolation Maximale : Bénéficie d'une tension d’isolement nominale (Ui) élevée de 500 VCA, augmentant la marge de sécurité face aux surtensions transitoires.
Spécifications Techniques
Ce peigne de raccordement Easy9 XP est dédié aux installations 1L et assure une distribution électrique jusqu'à 63 A sous une tension assignée d'emploi de 230 VCA (phase-neutre) et une fréquence de 50 Hz. Sa conception lui permet d'alimenter douze appareils unipolaires (1P) sur un total de 12 modules de 18 mm. La largeur physique du peigne est de 24 espacements de 9 mm. La sécurité électrique est garantie par une tension d’isolement nominale (Ui) de 500 VCA. Il présente un indice de protection IP20 contre les contacts directs, avec un degré de pollution de 3. Enfin, pour la résilience structurelle, sa composition en coloris gris clair (RAL7035) est auto-extinguible à 850 °C pendant 30 secondes, conformément à la norme CEI 60695-2-1.
