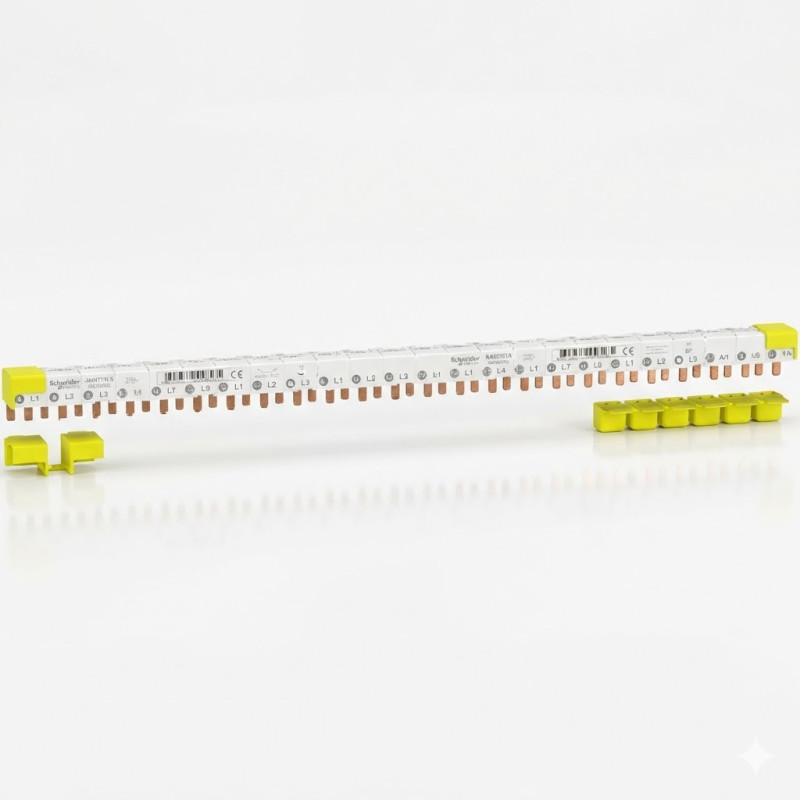

Peigne de raccordement Clario iC40, 3P+N, 24 modules, 80 A - SCHNEIDER - A9XPC724

Peigne de Raccordement Horizontal Acti9 Clario iC40

Solution Modulaire 3P+N pour Distribution Électrique Haute Capacité 80A

Pourquoi choisir ce produit ?

Le Peigne Clario iC40 est l'élément fondamental pour une distribution de puissance optimisée et sécurisée au sein des installations modulaires Acti9. Conçu spécifiquement pour les applications triphasées (3P+N), ce jeu de barres horizontal garantit une connectivité robuste et découpable, simplifiant l'intégration et la maintenance. Il répond aux exigences les plus strictes des bureaux d'études et des ingénieurs pour des systèmes demandant une fiabilité et une conformité normative sans compromis, notamment grâce à sa certification EN/IEC 61439-1.

Points Forts

• Capacité de Charge Élevée : Supporte un courant de fonctionnement nominal (Ie) de 80A à 40°C, assurant une distribution efficace et sécurisée pour les charges importantes.
• Conception Triphasée Optimale (3P+N) : Permet une distribution complète du type (N, L1), (N, L2), (N, L3), essentielle pour les installations nécessitant un équilibrage et une gestion de phase rigoureuse.
• Modularité et Flexibilité : Avec une longueur de 434 mm et un total de 24 modules de 18 mm, il est découpable et adapté au raccordement de 8 dispositifs triphasés plus neutre.
• Sécurité Matérielle Supérieure : Matériau auto-extinguible avec une résistance au feu documentée à 960°C pendant 30 secondes (selon IEC 60695-2-1), minimisant les risques en cas de surchauffe.

Spécifications Techniques

Ce jeu de barres horizontal est un composant essentiel de la gamme Acti9 iC40, fournissant une distribution 3P+N sur 24 modules de 18 mm, soit l'équivalent de 8 dispositifs. Il supporte un courant de fonctionnement nominal (Ie) de 80 ampères à une température ambiante de 40°C. La tension nominale de fonctionnement (Ue) est de 230 VAC entre phase et neutre, et de 400 V entre phases, avec une tension d'isolation nominale (Ui) de 400 VAC. Mesurant 434 mm de longueur, ce peigne de couleur blanche (RAL 9003) affiche un degré de pollution de 3 et bénéficie d'un indice de protection IP20 lorsqu'il est équipé de ses embouts et caches dents. Sa conformité est assurée par la norme EN/IEC 61439-1, et il présente une excellente résistance au feu, étant auto-extinguible à 960°C en 30 secondes, garantissant ainsi la pérennité de l'installation.
