L'excellence modulaire pour une protection tetrapolaire haute performance
Pourquoi choisir ce produit ?

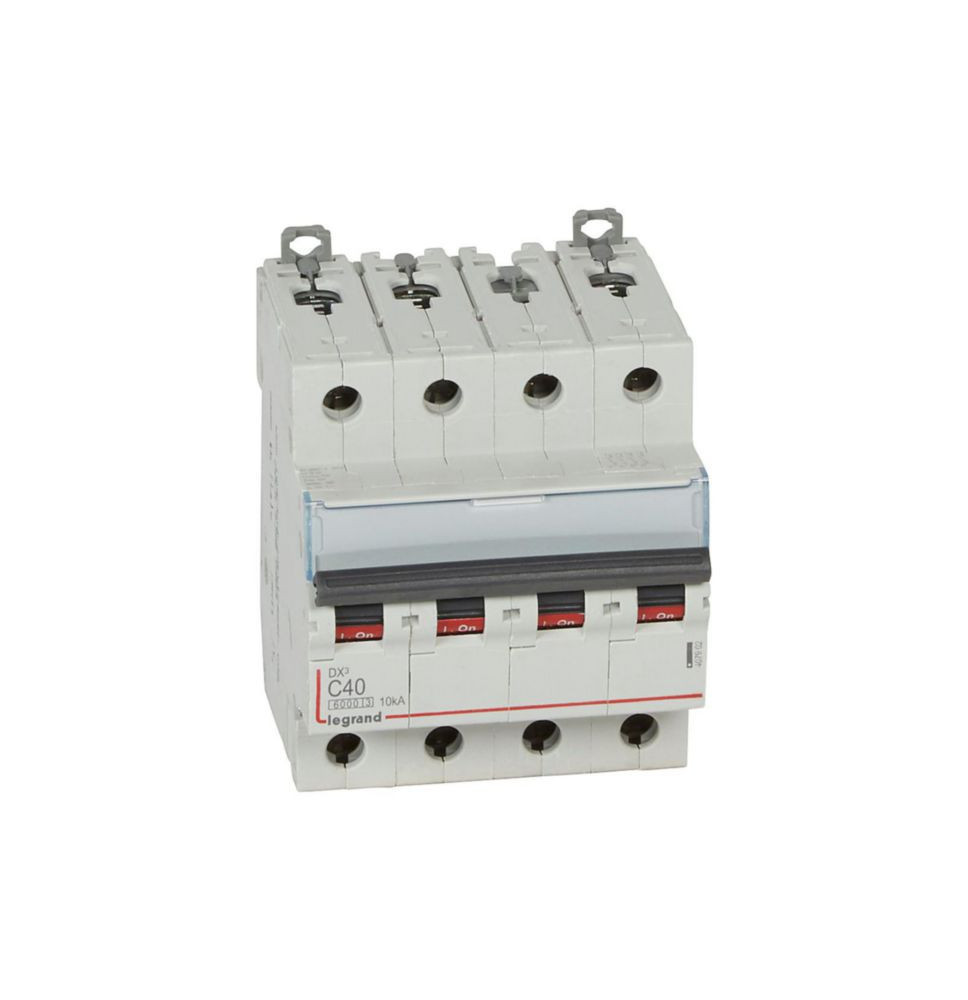

Le disjoncteur magnéto-thermique Legrand DX³ 6000 constitue une solution de protection de référence pour les installations électriques tertiaires et industrielles exigeantes. Conçu par le leader mondial de l'appareillage électrique, ce module tetrapolaire allie une robustesse mécanique éprouvée à une précision de déclenchement optimale. Sa capacité à gérer des courants nominaux de 40A sous une tension de 400V~ en fait un pilier de la sécurité de vos tableaux, garantissant la pérennité de vos infrastructures contre les surcharges et les courts-circuits complexes.
Points Forts
Sécurité Industrielle : Pouvoir de coupure de 10kA (selon EN 60947-2) assurant une protection infaillible même en cas de défaut majeur.
Connectivité Fiable : Système d'arrivée haute et de départ bas par bornes à vis, garantissant une pression de contact pérenne et une résistance aux vibrations.
Polyvalence de Charge : Courbe de déclenchement type C, parfaitement calibrée pour les charges inductives standard et les pics d'intensité modérés.
Interopérabilité Totale : Parfaitement compatible avec les auxiliaires de commande et de signalisation de la gamme DX³, ainsi que les peignes d'alimentation Legrand.
Spécifications Techniques
Ce disjoncteur de la gamme DX³ 6000 présente une configuration tetrapolaire (4P) conçue pour la protection simultanée de trois phases et du neutre sur des réseaux de 400V~. Calibré pour un courant assigné de 40 ampères, il affiche un pouvoir de coupure de 6000A selon la norme NF EN 60898-1 pour les applications domestiques et s'élève à 10kA selon la norme NF EN 60947-2 pour les environnements industriels. L'architecture de raccordement repose sur des bornes à vis sécurisées, avec une arrivée située en partie haute et un départ en partie basse, facilitant ainsi l'organisation du câblage interne. Son déclencheur magnéto-thermique en courbe C permet de supporter les courants d'appel usuels tout en assurant une coupure nette en cas d'anomalie, le tout encapsulé dans un boîtier modulaire standard optimisé pour un montage rapide sur rail DIN.
Marque : Legrand
Gamme : DX³ 6000 10kA
Référence : 407893
Nombre de pôles : 4P (tétrapolaire)
Intensité nominale : 4 A
Courbe de déclenchement : C
Tension nominale : 400 V~
Pouvoir de coupure : 10 kA (IEC 60947-2) / 6000 A (EN 60898-1)
Type de connexion : Bornes à vis (Arrivée haute / Départ bas)
Fréquence : 50/60 Hz
Encombrement : 4 modules (72 mm)
