La solution de protection magnétothermique haute précision pour réseaux triphasés
Pourquoi choisir ce produit ?

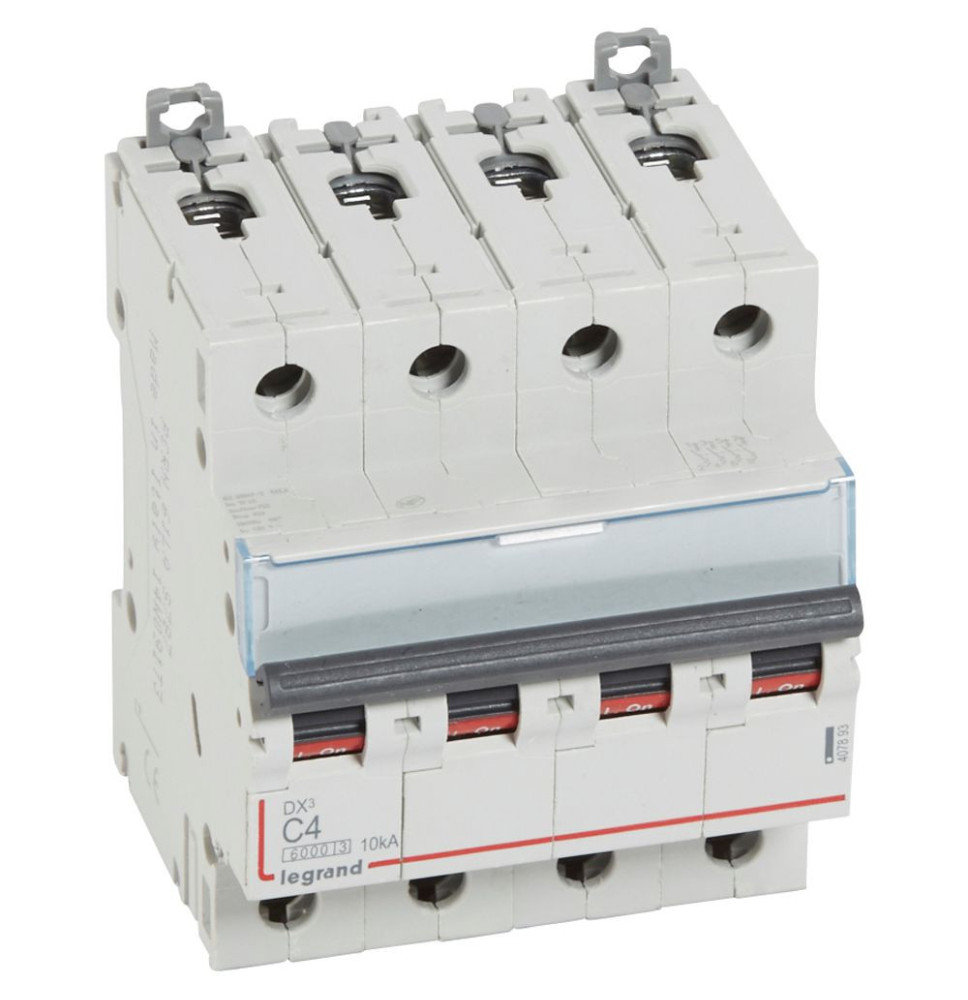

Le disjoncteur Legrand DX³ 6000 10kA référence 407893 représente l'excellence en matière de protection des circuits pour les secteurs tertiaires et industriels. Conçu pour garantir une continuité de service optimale, ce dispositif tétrapolaire assure une coupure franche et sécurisée en cas de surcharge ou de court-circuit. Sa conception robuste et sa fiabilité certifiée en font un composant indispensable pour les armoires électriques exigeant une sélectivité précise et une sécurité accrue des installations et des équipements connectés.
Points Forts
Protection Tétrapolaire Intégrale : Permet une coupure simultanée des trois phases et du neutre pour une sécurité maximale des réseaux 400V~.
Pouvoir de Coupure Élevé : Capacité de 10kA (selon IEC 60947-2) garantissant l'intégrité de l'installation même face à des courants de défaut importants.
Précision du Courant Nominal (4A) : Idéal pour la protection dédiée de petits moteurs, de circuits de commande ou de récepteurs de faible puissance nécessitant un étalonnage fin.
Raccordement Fiable à Vis : Bornes d'arrivée haute et de départ bas à vis assurant un serrage pérenne et une résistance optimale aux vibrations.
Spécifications Techniques
Ce disjoncteur magnétothermique appartient à la gamme DX³ de Legrand, reconnue pour sa modularité et sa performance thermique. Il affiche une configuration à quatre pôles protégés pour une tension nominale de fonctionnement de 400V en courant alternatif. Avec un calibre de 4 ampères et une courbe de déclenchement de type C, il est parfaitement adapté aux charges usuelles présentant des courants d'appel modérés. Son pouvoir de coupure s'élève à 6000 A selon la norme NF EN 60898-1 et atteint 10 kA sous la norme IEC 60947-2, offrant ainsi une résilience industrielle. L'architecture du boîtier permet une installation sur rail DIN avec une connectique à vis située en partie haute pour l'arrivée et en partie basse pour le départ, facilitant ainsi l'organisation du câblage au sein du tableau électrique.
Ce disjoncteur Acti9 iC60N, de la marque Schneider Electric, assure la protection des installations électriques contre les problèmes liés aux courts-circuits et aux surintensités. Il sert à couper le courant en cas de risques grâce à son déclencheur magnétothermique. Ce dernier possède une courbe de déclenchement de classe C, capable de couper et de...
Protégez vos bâtiments avec les boîtiers moulés h3 et h3+ jusqu'à 1600 A dans les bâtiments tertiaires et locaux professionnels et améliorez la performance énergétique avec les versions communicantes energy Existe en : 6 tailles (x160, P160, P250, x/P630, h1000 et h1600); Icu de 18 kA à 70 kA; 3P et 4P; Versions AB avec ou sans différentiel dédiées aux...
Marque : Legrand
Gamme : RX³
Référence : 419921
Nombre de pôles : 4P (tétrapolaire)
Courant nominal (Calibre) : 40A
Courbe de déclenchement : C
Pouvoir de coupure : 6 kA (selon NF EN 60898-1)
Tension nominale : 400 V~
Fréquence : 50/60 Hz
Encombrement : 4 modules (72 mm)
Type de connexion : Bornes à vis
Type de montage : Rail DIN symétrique (35 mm)...
Marque : Legrand
Gamme : DX³ 10000
Référence : 409355
Nombre de pôles : 4P (Tétrapolaire)
Courant assigné (In) : 16A
Courbe de déclenchement : C
Pouvoir de coupure : 16kA
Tension nominale : 400V~
Type de connexion : Bornes à vis (Arrivée haute / Départ bas)
Nombre de modules : 4 modules (72mm)
Fréquence : 50/60 Hz
C
Marque : Legrand
Gamme : DX³ 6000 / 10kA
Référence : 407902
Nombre de pôles : 4P (Tetrapolaire)
Courant nominal (In) : 40 A
Tension assignée d'emploi (Ue) : 400 V~
Courbe de déclenchement : C
Pouvoir de coupure : 6000 (EN 60898-1) / 10 kA (EN 60947-2)
Type de connexion : Bornes à vis (Arrivée haute / Départ bas)
Fréquence : 50/60 Hz
Type d'installation :...
Marque : Legrand
Gamme : DX³ 10000
Référence : 409363
Nombre de pôles : 4P (Tétrapolaire)
Intensité nominale (In) : 100A
Tension nominale : 400V~
Courbe de déclenchement : C
Pouvoir de coupure : 16kA
Encombrement : 6 modules
Type de raccordement : Bornes à vis (Arrivée haute / Départ bas)
Type de protection : Magnéto-thermique
Le parasurtenseur modulaire iPRD40 de Schneider Electric est conçu pour protéger vos installations électriques contre les surtensions transitoires. Avec sa configuration 3P + N et sa capacité de 350V, il offre une sécurité optimale pour vos équipements sensibles. Son design modulaire permet une installation facile et rapide, s'intégrant parfaitement à...
Disjoncteur T6N800 4P FF PR221-LS/I 800A
Disjoncteurs à boîtier moulé TMAX T6N 800 fixe à quatre pôles avec bornes avant et déclenchement à l'état solide en AC PR221DS-LS/I R 800
Tmax t
La gamme Tmax est la réponse à toutes les exigences entre 320 A et 3200 A.
Marque : Legrand
Gamme : DX³ 10000
Référence : 409358
Nombre de pôles : 4P (Tétrapolaire)
Courant assigné (In) : 32A
Tension assignée d'emploi (Ue) : 400V~
Pouvoir de coupure : 16kA
Courbe de déclenchement : C
Encombrement : 4 modules
Type de connexion : Bornes à vis (Arrivée haute / Départ bas)
Type de produit : Disjoncteur magnéto-thermique pour rail...
Cet Acti9 C120H est un disjoncteur miniature multistandard basse tension (MCB). C'est un disjoncteur 4P avec 4 pôles protégés, courant nominal In de 125A et courbe de déclenchement C. Le pouvoir de coupure assigné en court-circuit est jusqu'à 10kA à 220VCC conformément à la norme EN 60947-2 et 10kA à 220VCC conformément à la norme EN 60947-2. Ce produit...
Marque : Legrand
Gamme : RX³
Référence : 419918
Nombre de pôles : 4P (Tétrapolaire)
Intensité nominale (In) : 20 A
Courbe de déclenchement : C
Pouvoir de coupure : 6000 A (6 kA) selon EN 60898-1
Tension assignée d'emploi (Ue) : 400 V~
Fréquence nominale : 50/60 Hz
Type de connexion : Bornes à vis
Largeur en modules de 17,5 mm : 4 modules
Type de montage...
Description des pôles : 4P
[In] courant nominal : 80 A
Courbe de déclenchement : C
Cet Acti9 C120H est un disjoncteur miniature multistandard basse tension (MCB). C'est un disjoncteur 4P avec 4 pôles protégés, courant nominal In de 80A et courbe de déclenchement C. Le pouvoir de coupure assigné en court-circuit est jusqu'à 10kA à 220VCC conformément à la...
Marque : Legrand
Gamme : DX³ 10000 / 16kA
Référence : 409353
Nombre de pôles : 4P (tétrapolaire)
Intensité nominale : 10A
Courbe de déclenchement : C
Tension nominale : 400V~
Fréquence : 50/60 Hz
Pouvoir de coupure Icn : 10000A (EN 60898-1)
Pouvoir de coupure Icu : 16kA (EN 60947-2)
Type de connexion : Bornes à vis
Sens de câblage : Arrivée haute /...
Architecture
- Type de commande: Manette
-Nombre de pôles : 4 P
- Type de pôles : 4P4D N:0/100%
Fonctions
- Produit équipé de la fonction protection : oui
- Bloc de déclenchement : TM F/F
- Protection différentielle intégrée : non
Compatibilité
- Compatible avec montage Rail DIN : non
Principales caractéristiques électriques
- Tension assignée d'emploi Ue...
Type de Produit : Disjoncteur Différentiel (IDPN)
Modèle Fabricant : CHINT NXBLE-63
Référence SKU : 982156
Nombre de Pôles : 4P
Courant Nominal (In) : 10 A
Sensibilité Différentielle (IΔn) : 30 mA
Pouvoir de Coupure (Icu) : 6 KA
Courbe de Déclenchement : Type C
Le disjoncteur à air CHINT NXA16H10-MF4, référence 940031, est un appareil de protection électrique 4 pôles conçu pour des installations industrielles de forte puissance. Il offre un courant nominal de 1000 A et fonctionne sur une alimentation de commande AC 220/230/240 V. Ce modèle est de type ACB (Air Circuit Breaker) à montage fixe, appartenant à la...
4 569 000 F CFATTC
4 569 000 F CFAHT
En stock. Livré sous 24 à 72H
Marque : Legrand
Gamme : DX³ 6000 10kA
Référence : 407893
Nombre de pôles : 4P (tétrapolaire)
Intensité nominale : 4 A
Courbe de déclenchement : C
Tension nominale : 400 V~
Pouvoir de coupure : 10 kA (IEC 60947-2) / 6000 A (EN 60898-1)
Type de connexion : Bornes à vis (Arrivée haute / Départ bas)
