Caractéristiques générales

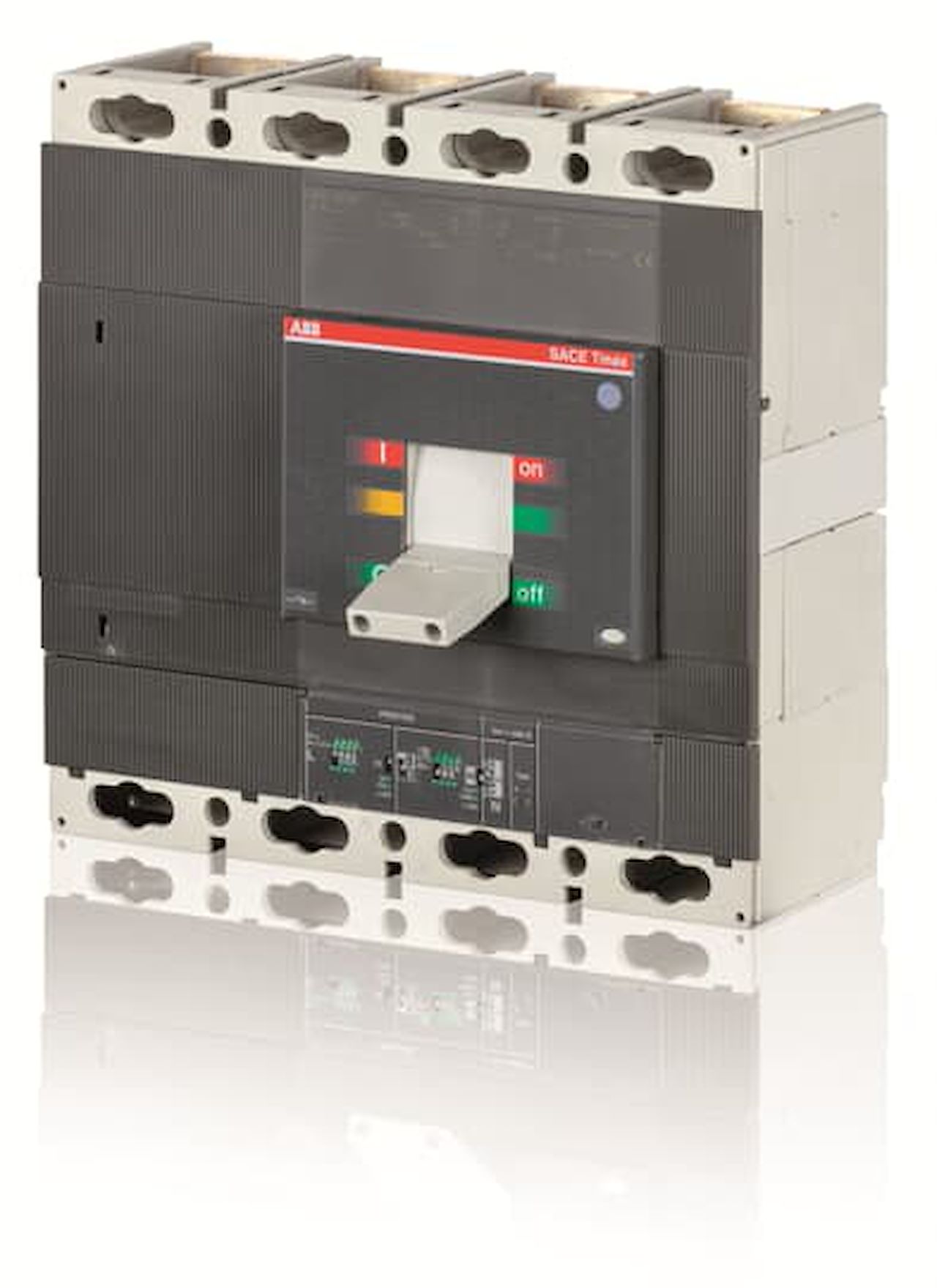

Modèle : Disjoncteur automatique ABB SACE Tmax T6 – Type de contact de protection : Non applicable – Pôle neutre sectionné simultanément : Non – Nombre de contacts actifs : Non spécifié – Nombre de prises de courant : 0 – Nombre de ports USB-C : 0 – Nombre de modules : Non applicable – Nombre de phases : 3 – Composition : Appareil seul – Type de connexion : Disjoncteurs fixes – Repiquage possible : Non spécifié – Avec éclips / protection enfant : Non – Avec volet de protection : Non – Avec zone de texte / surface d’inscription : Non – Mode de pose : Fixe – Type de fixation : Rail DIN – Courant nominal : 800 A – Tension nominale : 690 V AC – Fréquence : Non spécifiée – USB puissance de sortie : Non applicable – Sensibilité / courant de défaut nominal (IΔn) : Non applicable – Type de tension : AC
Matériaux et finition
Matériau : Non spécifié – Qualité : Non spécifiée – Sans halogène : Non spécifié – Traitement antimicrobien : Non – Type de traitement de surface : Non spécifié – Finition : Non spécifiée – Couleur : Blanc (RAL 9003) – Transparent : Non – Finition métallique : Non
Dimensions
Largeur : 280 mm – Hauteur : 268 mm – Profondeur : 103,5 mm – Profondeur d’encastrement : Non applicable – Profondeur min. boîte d’encastrement : Non applicable
Performances et protection
Classe de protection : IP20 (IP40 dans boîtier) – Résistance aux chocs : Non spécifiée – Température d’utilisation : Non spécifiée – Température de stockage : Non spécifiée – Section de câble : Non spécifiée – Capacité des bornes : Non spécifiée – Nature du câble : Non spécifiée – Indication de repérage des bornes : Non spécifiée – Maintien du câble : Non spécifié – Précâblé : Non
Avantages
– Protection contre les courts-circuits et les surcharges
– Conforme aux normes IEC 60947-2 et IEC 60898-1
– Tension d’isolement nominale : 1000 V
– Tension de tenue aux impulsions : 8 kV
– Tension d’essai maximale : 3500 V
– Classe de limitation : 3
– Coupure pleinement apparente
– Durabilité électrique : 5000 cycles (60 cycles/h)
– Durabilité mécanique : 20 000 cycles (120 cycles/h)
– Perte de puissance : 32 W par pôle
– Libération : PR221DS-LS/I – Type EL – Niveau de performance N
Les + installation
– Montage sur rail DIN
– Format robuste adapté aux installations industrielles
– Compatible avec accessoires ABB EcoSolutions
– EAN : 8015644627355 – Tarif douanier : 85362090
Les + utilisation
– Convient pour la protection de transformateurs, générateurs et installations
– Pouvoir de coupure ultime (Icu) jusqu’à 70 kA selon tension
– Pouvoir de coupure de service (Ics) jusqu’à 70 kA selon tension
– Courant admissible de courte durée (Icw) : 10 kA / 1 s
– Courant ininterrompu (Iu) : 800 A
Recommandations / restrictions d’usages
– Usage intérieur recommandé
– Conforme aux exigences REACH, RoHS, TSCA, CMRT
– Catégorie DEEE : 5 – Petit équipement
– Non compatible avec mise à jour automatique via réseau
