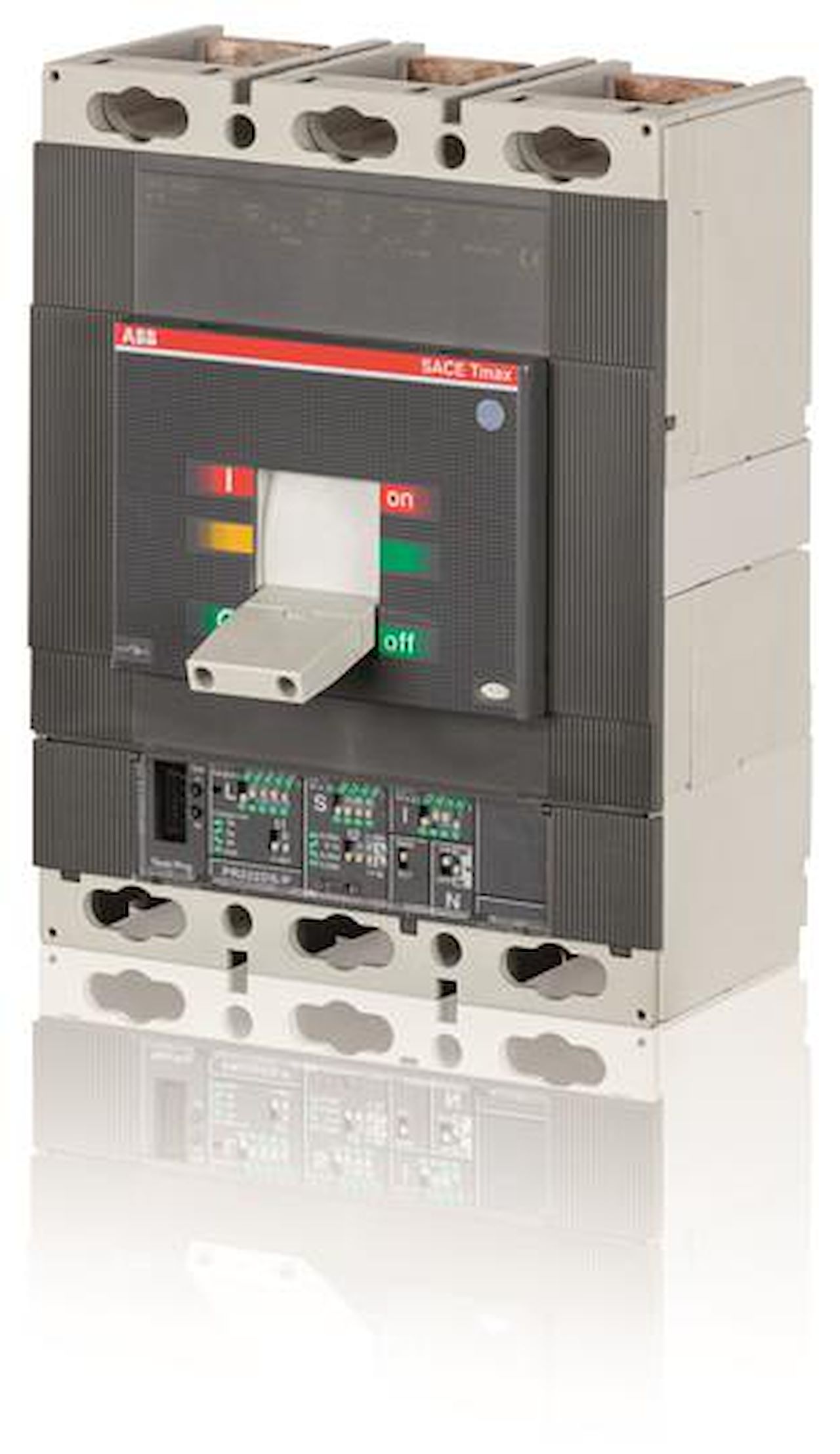

Disjoncteur boitier moulé T6H630 3P FF PR222-LSI 630A 1SDA060248R1 - ABB060248

Caractéristiques générales

Modèle : Disjoncteur automatique ABB SACE Tmax T6 – Type de contact de protection : Non applicable – Pôle neutre sectionné simultanément : Non – Nombre de contacts actifs : Non spécifié – Nombre de prises de courant : 0 – Nombre de ports USB-C : 0 – Nombre de modules : Non applicable – Nombre de phases : 3 – Composition : Appareil seul – Type de connexion : Disjoncteurs fixes – Repiquage possible : Non spécifié – Avec éclips / protection enfant : Non – Avec volet de protection : Non – Avec zone de texte / surface d’inscription : Non – Mode de pose : Fixe – Type de fixation : Rail DIN – Courant nominal : 630 A – Tension nominale : 690 V AC – Fréquence : Non spécifiée – USB puissance de sortie : Non applicable – Sensibilité / courant de défaut nominal (IΔn) : Non applicable – Type de tension : AC

Matériaux et finition

Matériau : Non spécifié – Qualité : Non spécifiée – Sans halogène : Non spécifié – Traitement antimicrobien : Non – Type de traitement de surface : Non spécifié – Finition : Non spécifiée – Couleur : Blanc (RAL 9003) – Transparent : Non – Finition métallique : Non

Dimensions

Largeur : 210 mm – Hauteur : 268 mm – Profondeur : 103,5 mm – Profondeur d’encastrement : Non applicable – Profondeur min. boîte d’encastrement : Non applicable

Performances et protection

Classe de protection : IP20 (IP40 dans boîtier) – Résistance aux chocs : Non spécifiée – Température d’utilisation : Non spécifiée – Température de stockage : Non spécifiée – Section de câble : Non spécifiée – Capacité des bornes : Non spécifiée – Nature du câble : Non spécifiée – Indication de repérage des bornes : Non spécifiée – Maintien du câble : Non spécifié – Précâblé : Non

Avantages

– Protection contre les courts-circuits et les surcharges

– Conforme aux normes IEC 60947-2 et IEC 60898-1

– Tension d’isolement nominale : 1000 V

– Tension de tenue aux impulsions : 8 kV

– Tension d’essai maximale : 3500 V

– Classe de limitation : 3

– Coupure pleinement apparente

– Durabilité électrique : 7000 cycles (60 cycles/h)

– Durabilité mécanique : 20000 cycles (120 cycles/h)

– Indicateur VisiTrip pour détection rapide des défauts

– Sécurité renforcée avec VisiSafe

– Possibilité d’ajout d’auxiliaires, RCD, surveillance à distance

Les + installation

– Montage sur rail DIN

– Format robuste adapté aux installations industrielles

– Compatible avec accessoires ABB EcoSolutions

Les + utilisation

– Convient pour la protection de transformateurs, générateurs et installations

– Libération PR222DS/P-LSI – Type EL – Niveau de performance H

– Courbe de déclenchement : Non spécifiée

– Pouvoir de coupure ultime (Icu) jusqu’à 100 kA selon tension

– Pouvoir de coupure de service (Ics) jusqu’à 100 kA selon tension

– Courant admissible de courte durée (Icw) : 7,6 kA / 1 s

– Perte de puissance : 20 W par pôle

Recommandations / restrictions d’usages

– Usage intérieur recommandé

– Conforme aux exigences REACH, RoHS, TSCA, SCIP, CMRT

– Catégorie DEEE : 5 – Petit équipement

– Non compatible avec mise à jour automatique via réseau
