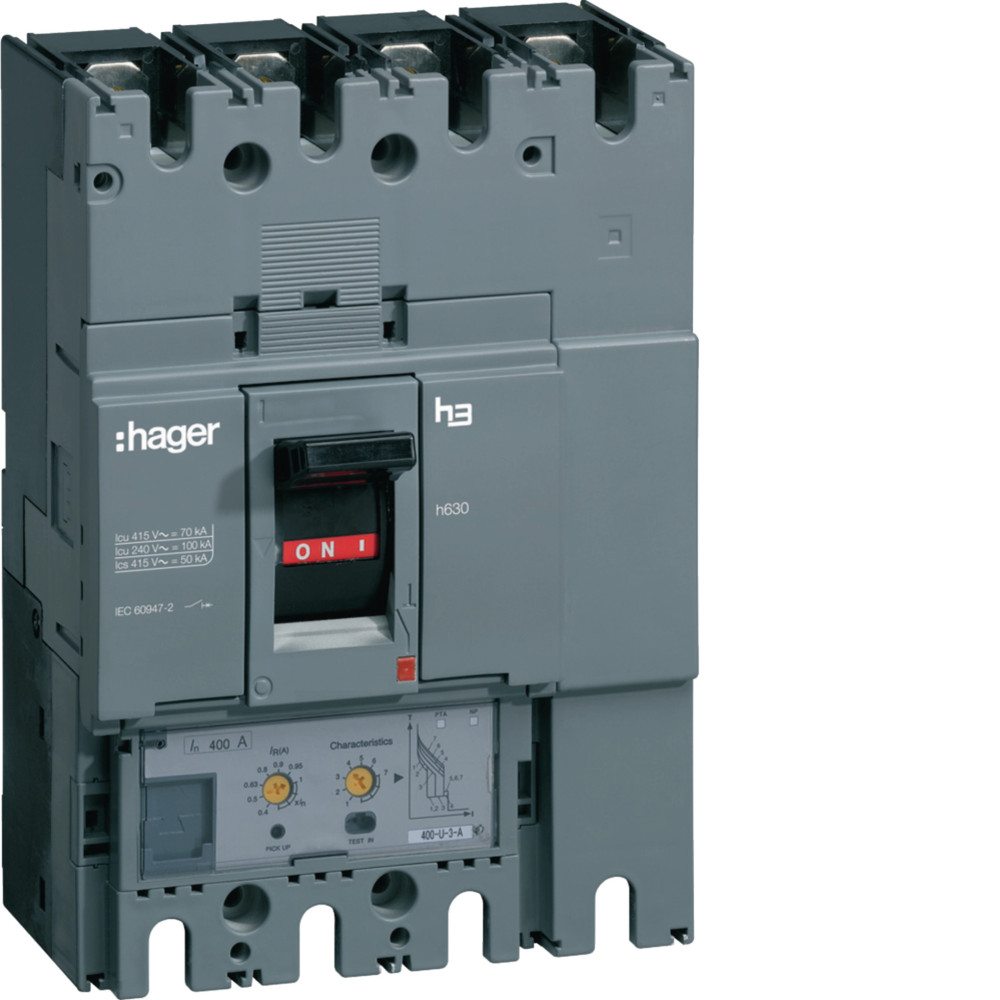

Le disjoncteur Hager HND401H est un disjoncteur à boîtier moulé quadripolaire (4P) de la série h630, conçu pour la protection des circuits électriques basse tension dans les environnements industriels, tertiaires ou commerciaux. Il est destiné à assurer une coupure automatique en cas de surcharge ou de court-circuit, tout en permettant une commande manuelle du circuit.
Ce modèle possède un courant nominal (In) de 400 A, adapté aux départs de puissance élevée. Son pouvoir de coupure ultime (Icu) est de 50 kA sous 400 V, garantissant une excellente tenue aux défauts sévères et une sécurité renforcée dans les installations à forte intensité.
Le disjoncteur est équipé d’un déclencheur électronique LSI, qui offre une protection avancée :
• L (Long-time) : protection contre les surcharges prolongées avec temporisation réglable.
• S (Short-time) : protection contre les défauts de faible durée avec seuil et temporisation ajustables.
• I (Instantaneous) : protection contre les courts-circuits instantanés avec seuil fixe ou réglable.
La tension assignée d’emploi (Ue) est de 690 V AC, avec une tension d’isolement (Ui) de 800 V et une tenue aux impulsions (Uimp) de 8 kV, assurant une robustesse face aux surtensions transitoires. Il fonctionne à une fréquence de 50/60 Hz, avec une endurance mécanique et électrique élevée.
Le disjoncteur est conçu pour un montage sur platine, avec un raccordement à cage pour une fixation sécurisée des conducteurs. Il peut être équipé de nombreux accessoires optionnels, tels que :
• Blocs de contacts auxiliaires
• Déclencheurs à émission ou à sous-tension
• Poignées rotatives
• Verrouillages mécaniques ou électriques
• Modules de communication pour supervision énergétique
Le boîtier est en matériau thermoplastique autoextinguible, résistant aux chocs, à l’humidité et aux agents chimiques. Il offre une protection IP20, adaptée aux environnements intérieurs protégés. L’appareil est conforme à la norme IEC 60947-2, garantissant sa fiabilité, sa précision de déclenchement et sa compatibilité avec les exigences internationales en matière de sécurité électrique.
En résumé, le Hager HND401H est un disjoncteur à boîtier moulé hautes performances, conçu pour protéger efficacement les circuits électriques jusqu’à 400 A dans les environnements industriels exigeants. Sa technologie de déclenchement électronique LSI, sa capacité de coupure élevée et sa modularité en font un élément essentiel pour les tableaux de distribution professionnels.
