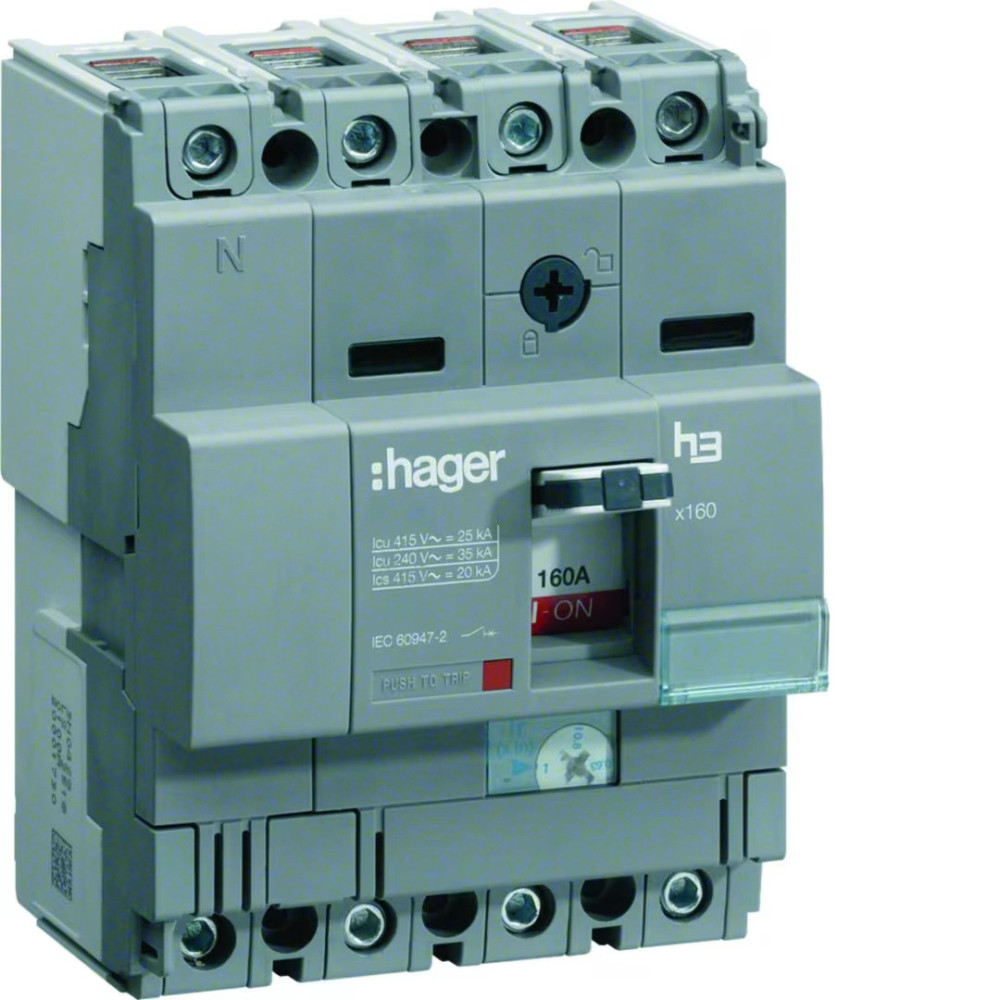

Le disjoncteur Hager HHA101H est un disjoncteur à boîtier moulé quadripolaire (4P) de la série x160, destiné à la protection des circuits électriques basse tension dans les environnements industriels, tertiaires ou commerciaux. Il est conçu pour assurer une coupure automatique en cas de surcharge ou de court-circuit, tout en permettant une commande manuelle du circuit.
Ce modèle possède un courant nominal (In) de 100 A, ce qui le rend adapté aux départs de puissance moyenne. Son pouvoir de coupure ultime (Icu) est de 25 kA sous 400 V, garantissant une excellente tenue aux défauts sévères. Le déclencheur thermique-magnétique TM A/F intégré permet une protection :
• Thermique : contre les surcharges prolongées, avec seuil ajustable selon la plage du déclencheur.
• Magnétique : contre les courts-circuits instantanés, avec déclenchement rapide et fiable.
La tension assignée d’emploi (Ue) est de 220 à 690 V AC, avec une tension d’isolement (Ui) de 800 V et une tenue aux impulsions (Uimp) de 8 kV, assurant une robustesse face aux surtensions transitoires. Il fonctionne à une fréquence de 50/60 Hz, avec une endurance mécanique et électrique élevée.
Le disjoncteur est conçu pour un montage sur rail DIN ou sur platine, avec un raccordement à cage pour une fixation sécurisée des conducteurs. Il peut être équipé de blocs de contacts auxiliaires, de déclencheurs à émission ou à sous-tension, de poignées rotatives, et d’interverrouillages mécaniques, permettant une intégration complète dans les systèmes de distribution et de commande.
Le boîtier moulé est en matériau thermoplastique autoextinguible, résistant aux chocs, à l’humidité et aux agents chimiques. Il offre une protection IP20, adaptée aux environnements intérieurs protégés. L’appareil est conforme à la norme IEC 60947-2, garantissant sa fiabilité, sa précision de déclenchement et sa compatibilité avec les exigences internationales en matière de sécurité électrique.
En résumé, le Hager HHA101H est un disjoncteur à boîtier moulé performant et robuste, conçu pour assurer une protection efficace des circuits électriques jusqu’à 100 A. Sa conception modulaire, sa capacité de coupure élevée et sa conformité aux normes en font un élément essentiel pour les tableaux de distribution professionnels.
