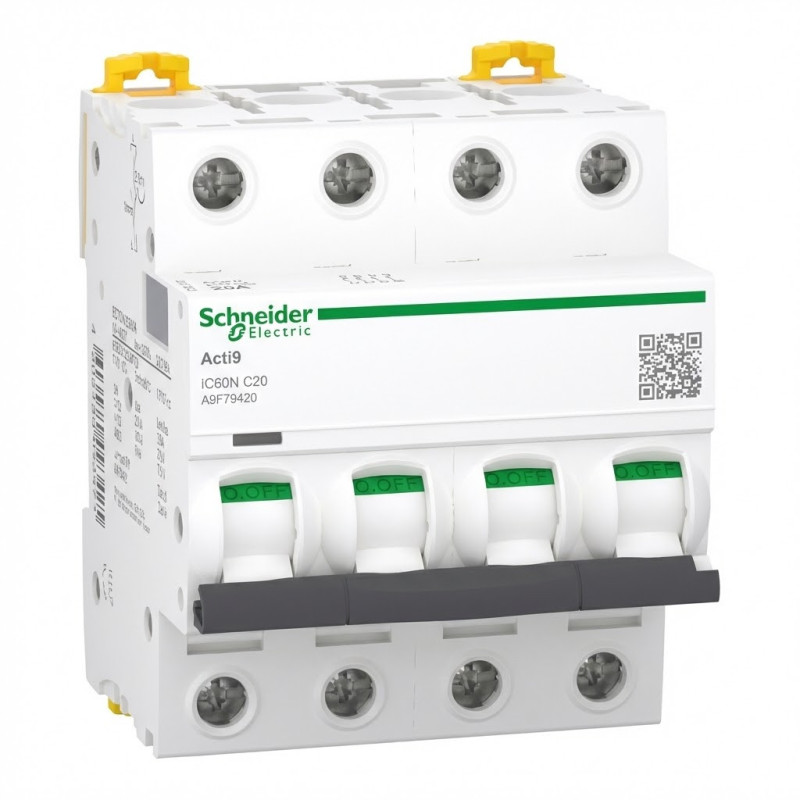

Disjoncteur modulaire – iC60N – 4P – 20 A – courbe C Acti9 - SCHNEIDER - A9F79420

Disjoncteur Modulaire iC60N – 4P – 20 A – Courbe C

L'excellence en protection Basse Tension certifiée EN/IEC 60898-1 et 60947-2.

Pourquoi choisir ce produit ?

Conçu pour les environnements électriques les plus exigeants, l'iC60N est un disjoncteur miniature (MCB) Basse Tension qui assure une protection infaillible des circuits contre les courts-circuits et les surcharges. Il répond aux exigences rigoureuses des normes EN/IEC 60898-1 (résidentiel et industriel léger) et EN/IEC 60947-2 (standard industriel), garantissant une fiabilité maximale. Destiné aux experts et aux ingénieurs, ce dispositif intègre des fonctionnalités d'aide au diagnostic avancées, réduisant drastiquement les temps d'arrêt et sécurisant les interventions de maintenance.

Points Forts

• Capacité de Coupure Élevée : Atteint une capacité nominale de coupure de court-circuit (Icu) allant jusqu'à 20 kA à 220 VCA – 240 VCA, assurant la résilience du système dans des conditions de défaut critiques.
• Diagnostic et Sécurité Optimisés : L'indicateur VisiTrip permet d'identifier immédiatement le circuit défectueux, tandis que la bande verte VisiSécurisé garantit l'ouverture physique des contacts pour sécuriser les opérations en aval.
• Limitation de l'Énergie de Classe 3 : Conforme à la norme EN/IEC 60898-1, sa Classe de limitation 3 réduit l'énergie transmise lors d'un court-circuit, protégeant ainsi le câblage et les équipements connectés en aval.
• Durabilité Structurelle Supérieure : Équipé d'un mécanisme de fermeture rapide indépendant du mode de fonctionnement manuel, il affiche une endurité mécanique de 20 000 cycles et une endurité électrique de 10 000 cycles.
• Installation Standardisée et Modulaire : Le format de 8 pas de 9 mm de largeur permet un clipsage aisé et rapide sur rail DIN standard, facilitant l'intégration dans toute armoire électrique modulaire.

Spécifications Techniques

Ce disjoncteur miniature 4P avec 4 pôles protégés est calibré à un courant nominal de 20 A avec une courbe de déclenchement C, optimisée pour la protection des charges résistives et inductives à faible courant d'appel. Sa capacité nominale de coupure atteint 6000 A sous 400 VCA (selon EN/IEC 60898-1) et 20 kA sous 220-240 VCA (selon EN/IEC 60947-2). La tension d'isolement nominale (Ui) est établie à 500 VCA. Conçu pour opérer dans des environnements exigeants, le produit est classé degré de pollution 3 et catégorie de surtension IV, avec un degré de protection IP20 (contacts) et IP40 lorsqu'il est installé dans un boîtier conforme à la norme CEI 60529. Ses dimensions compactes sont de 72 mm de largeur, 85 mm de hauteur et 78,5 mm de profondeur, pour un poids de 0,321 kg. Il est capable de maintenir ses performances dans une plage de température de fonctionnement de -35°C à 70°C.
