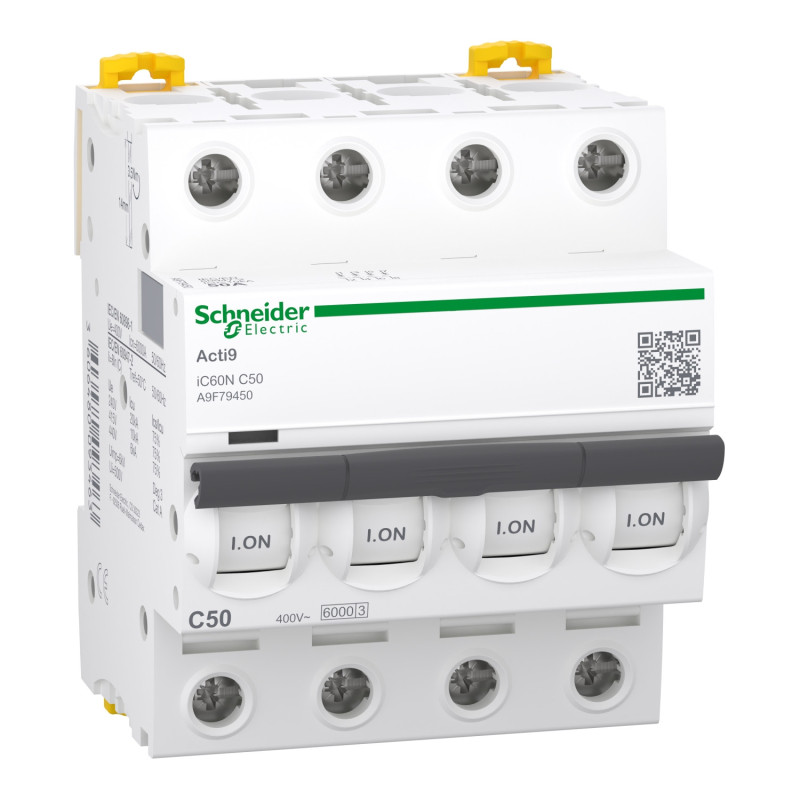

Disjoncteur modulaire – iC60N – 4P – 50 A – courbe C Acti9- SCHNEIDER - A9F79450

Disjoncteur Modulaire Basse Tension iC60N – 4 Pôles, 50 A, Courbe C

Protection de circuit haute performance et diagnostic instantané pour installations industrielles et tertiaires

Pourquoi choisir ce produit ?

Le disjoncteur miniature (MCB) iC60N est conçu pour offrir une protection optimale contre les courts-circuits et les courants de surcharge dans les environnements les plus exigeants. Respectant simultanément les normes industrielles EN/IEC 60947-2 et résidentielles EN/IEC 60898-1, ce modèle 4P avec un courant nominal de 50 A et une courbe de déclenchement C garantit une sécurité et une continuité de service supérieures. Intégrant des mécanismes de diagnostic et de sécurité avancés, l'iC60N est la solution privilégiée pour les experts cherchant à minimiser les temps d'arrêt et à simplifier les opérations de maintenance.

Points Forts

• Capacité de Coupure Élevée : Offre une capacité nominale de coupure de court-circuit allant jusqu'à 20 kA à 220 VCA – 240 VCA, assurant la robustesse du système face aux défauts majeurs.
• Diagnostic Visuel Immédiat (VisiTrip) : L'indicateur VisiTrip réduit significativement le temps d'intervention en identifiant visuellement le circuit défectueux, accélérant ainsi la reprise des activités.
• Sécurité Renforcée (VisiSécurisé) : La bande verte VisiSécurisé confirme l'ouverture physique des contacts, garantissant une sécurité absolue pour les opérateurs lors des travaux de maintenance en aval.
• Protection Aval Optimisée : Sa classe de limitation 3 (selon EN/IEC 60898-1) réduit l'énergie transmise au circuit en cas de court-circuit, prolongeant la durée de vie des équipements connectés en aval.
• Endurance Accrue : Le mécanisme de fermeture rapide est indépendant de l'opération manuelle, garantissant une endurité électrique jusqu'à 10 000 cycles et une endurité mécanique maximale de 20 000 cycles.

Spécifications Techniques

Ce disjoncteur modulaire basse tension iC60N est configuré en 4 Pôles avec un courant nominal de 50 A et une courbe de déclenchement C. Il affiche une capacité de coupure nominale de 6000 A à 400 VCA conformément à la norme EN/IEC 60898-1, et jusqu'à 20 kA à 240 VCA selon la norme EN/IEC 60947-2. L'appareil est classé avec une tension d'isolement nominale (Ui) de 500 VCA et une catégorie de surtension de IV, opérant sous un degré de pollution de 3. Conçu pour être clipsé sur rail DIN, il présente une largeur de 8 pas de 9 mm et des dimensions compactes de 72 mm de large, 85 mm de haut et 78,5 mm de profondeur, pour un poids net de 0,321 kg. Le degré de protection standard est IP20, atteignant IP40 lorsqu'il est intégré dans un boîtier. Ce module peut fonctionner dans une plage de température étendue, allant de -35°C à 70°C, avec une température de stockage admissible de -40°C à 85°C.
