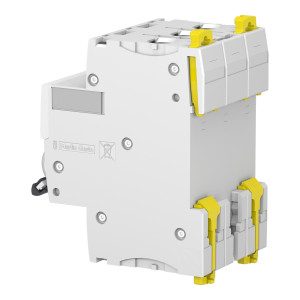

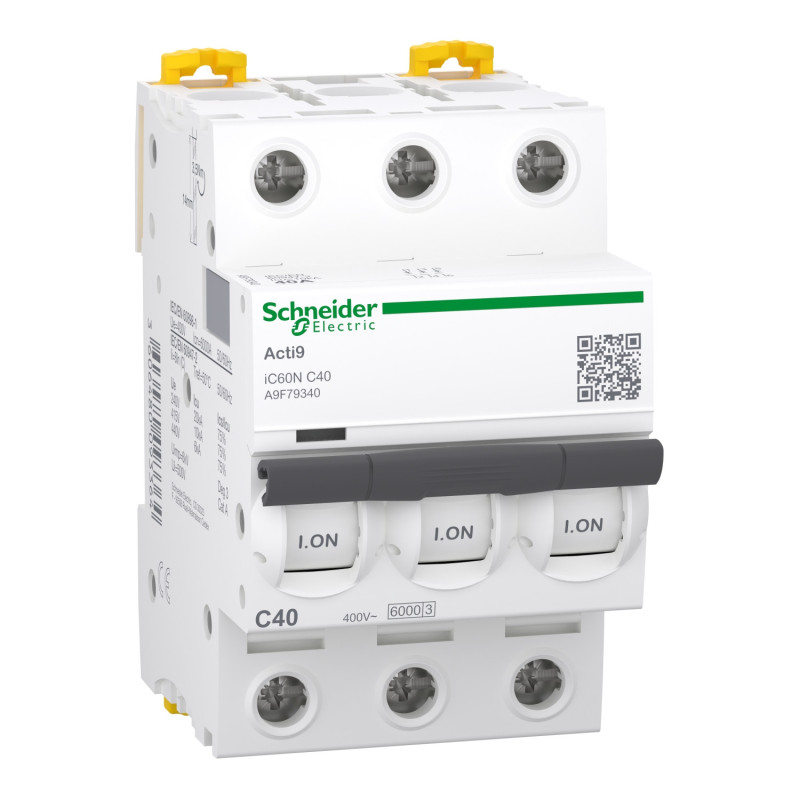

Disjoncteur modulaire – iC60N – 3P – 40 A – courbe C Acti9 - SCHNEIDER - A9F79340

Disjoncteur Modulaire Basse Tension iC60N

Protection Triphasée 40 A, Courbe C, avec Indicateurs de Sécurité Avancés

Pourquoi choisir ce produit ?

Le disjoncteur miniature iC60N est conçu pour les installations exigeantes nécessitant une protection triphasée fiable (3P). Affichant un courant nominal de 40 A et une courbe de déclenchement C, il est l'élément essentiel pour la protection contre les courts-circuits et les courants de surcharge dans les environnements industriels et tertiaires. Sa conformité simultanée aux normes industrielles EN/IEC 60947-2 et résidentielles EN/IEC 60898-1 en fait une solution polyvalente. Destiné aux experts et ingénieurs, l'iC60N garantit la continuité de service tout en optimisant la sécurité des opérations de maintenance grâce à ses systèmes d'indication exclusifs.

Points Forts

• Sécurité et Maintenance Avancées (VisiTrip & VisiSécurisé) : L'indicateur VisiTrip réduit drastiquement le temps d'intervention en signalant immédiatement le circuit défectueux. La bande verte VisiSécurisé assure une ouverture physique et garantie des contacts, permettant des opérations de maintenance en aval sans risque résiduel.
• Capacité de Coupure Élevée : Offre une capacité nominale de coupure de court-circuit (Icu) allant jusqu'à 20 kA à des tensions de 220 VCA à 240 VCA (conformément à EN/IEC 60947-2), assurant la résilience dans les réseaux critiques.
• Conformité Normative Supérieure : Ce modèle répond aux exigences de la norme industrielle (EN/IEC 60947-2) et domestique (EN/IEC 60898-1), prouvant sa fiabilité quel que soit l'environnement d'application.
• Durabilité Structurelle : Intègre un mécanisme de fermeture rapide indépendant de l'opération manuelle, ce qui prolonge significativement sa durée de vie, atteignant une endurité électrique de 10 000 cycles et mécanique de 20 000 cycles.

Spécifications Techniques

Ce disjoncteur miniature iC60N est un modèle 3P avec 3 pôles protégés configuré pour un courant nominal de 40 A et une courbe de déclenchement C. Sa performance de coupure est robuste, atteignant 20 kA à 220 VCA à 240 VCA selon la norme EN/IEC 60947-2, et 6000 A à 400 VCA conformément à la norme EN/IEC 60898-1. Le dispositif affiche une tension d'isolement nominale (Ui) de 500 VCA et présente une classe de limitation 3, assurant une protection efficace des circuits en aval. Physiquement, l'unité se monte aisément sur rail DIN, occupant une largeur de 6 pas de 9 mm. Il est conçu pour fonctionner dans des conditions environnementales variées, acceptant une température opérationnelle de -35°C à 70°C et de stockage de -40°C à 85°C. Son indice de protection est IP20, et IP40 lorsqu'il est installé dans un boîtier, avec un degré de pollution de 3 et une catégorie de surtension IV. Les dimensions hors-tout sont de 54 mm (L) x 85 mm (H) x 78.5 mm (P) pour un poids contenu de 0,321 kg.
