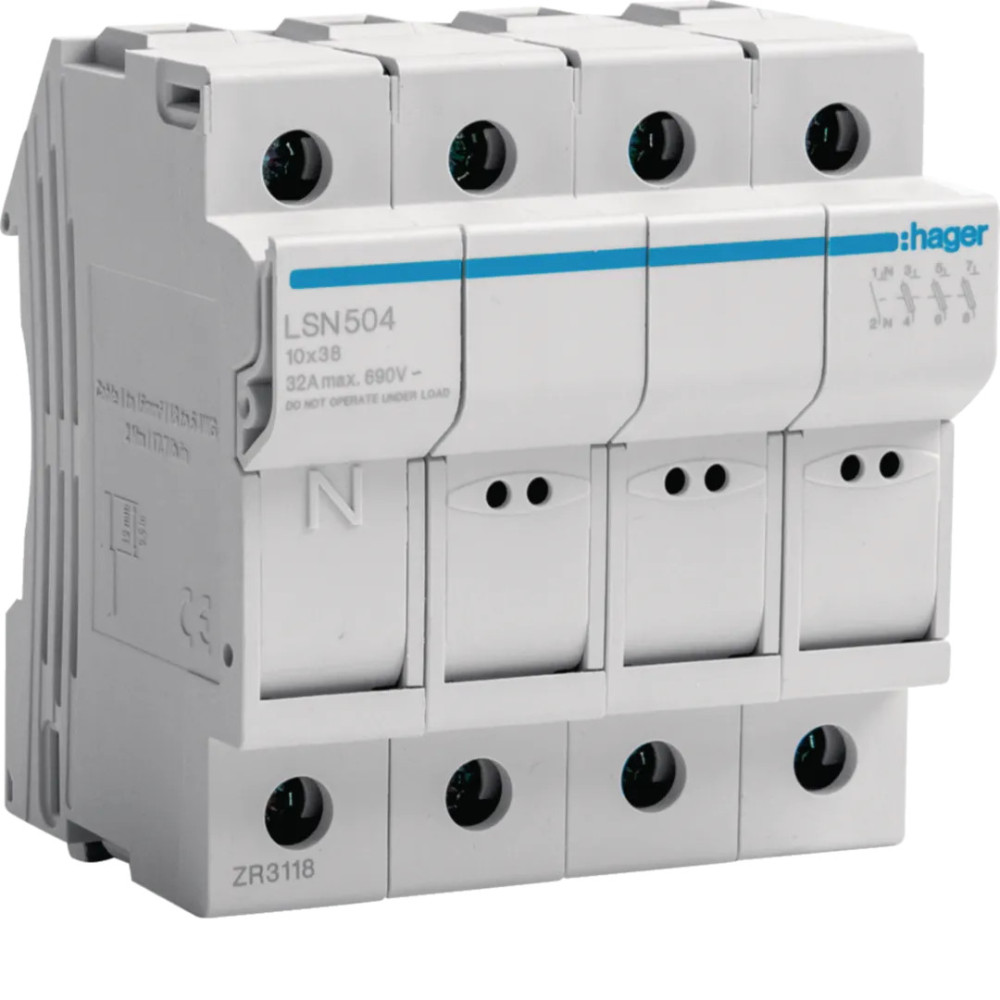

Coupe-circuit 3P+N 32A 690V L38 4 modules - - Hager - LSN504

Dimen­sions

- Hauteur: 76,50 mm

- Largeur: 70 mm

- Profon­deur: 76,90 mm

Archi­tec­ture

- Nombre de pôles: 4

Courant élec­trique

- Courant assigné nominal: 32 A

- Courant nominal de la cartouche fusible: 0,2 A, 1 A, 2 A, 4 A, 6 A, 8 A, 10 A, 12 A, 16 A, 20 A, 25 A, 32 A

Capa­cité

- Nombre de modules: 4

Usage interne unique­ment

- Nombre de demi-­mo­dules de 17.5mm unique­ment pour appa­reil et kit: 8

Condi­tions d'uti­li­sa­tion

- Tempé­ra­ture de service: -40 - 70 °C

Instal­la­tion, montage

- Couple de serrage: 2,20 - 2,20 Nm

- Montage sur: Rail DIN

Puis­sance

- Puis­sance dissipée totale sous IN: 3,50 W

Tension

- Tension assi­gnée d'iso­le­ment: 1 000 V

- Tension assi­gnée de tenue aux chocs: 6 000 V

- Type de tension d'ali­men­ta­tion: AC/DC

- Caté­gorie de surten­sion selon IEC 60947-1: 3

Sécu­rité

- Classe de protec­tion (IP): IP2X

Raccor­de­ment

- Section de raccor­de­ment des bornes amont et aval à vis, en câble souple: 1 - 16 mm²

- Section de raccor­de­ment des bornes amont et aval à vis, en câble rigide: 1 - 16 mm²

Fusible

- Taille du fusible: 10 x 38

Couver­cle, porte

- Cade­nas­sable: Oui
