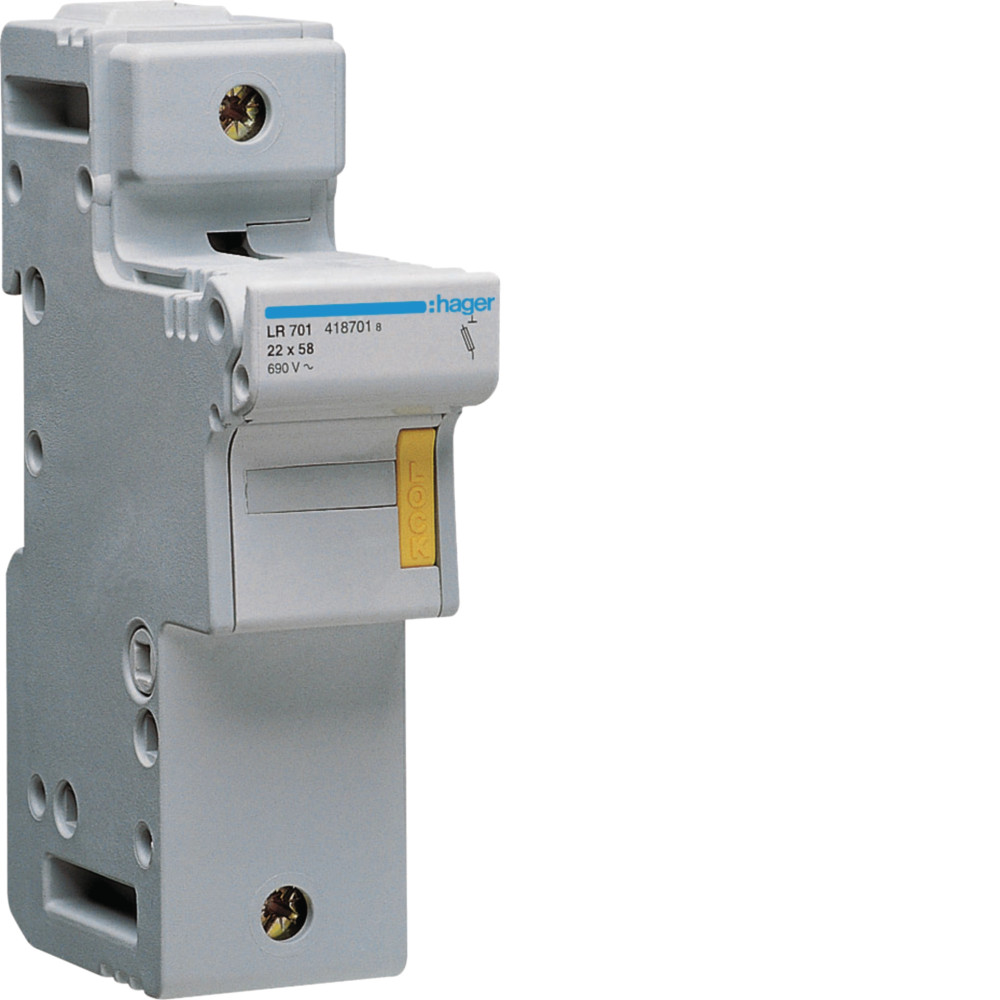

Porte-fusible 1P 125A 690V L58 2M - Hager - LR701

Dimensions

- Hauteur: 125 mm

- Largeur: 35 mm

- Profondeur: 96 mm

Architecture

- Nombre de poteaux: 1

courant électrique

- Courant nominal:125 A

- Courant nominal de la cartouche fusible: 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A

Capacité

- Nombre de modules: 2

Usage interne uniquement

- Nombre de demi-modules de 17,5 mm: 4

Conditions d'utilisation

- Température de fonctionnement: -5 à 40 °C

Installation, montage

- Couple de serrage nominal: 4 - 4 Nm

- Montage sur: Rail DIN

Pouvoir

- Perte de puissance totale sous IN: 12,84 W

Tension

- Tension d'isolation nominale Ui: 690 V

- Tension de tenue aux impulsions nominale Uimp: 8 kV

- Alimentation en tension de type: AC

- Catégorie de surtension selon la norme CEI 60947-1: 3

Sécurité

- Classe de protection contre les infiltrations (IP): IP20

Connexion

- Coupe transversale de l'entrée et de la sortie avec vis, pour conducteurs flexibles: 2,55 - 35 mm²

- Coupe transversale d'entrée et de sortie avec vis, pour conducteurs massifs: 2,5 - 50 mm²

Fusible

- Taille du fusible: 22 x 58

Couverture, porte

- Verrouillable: Non
