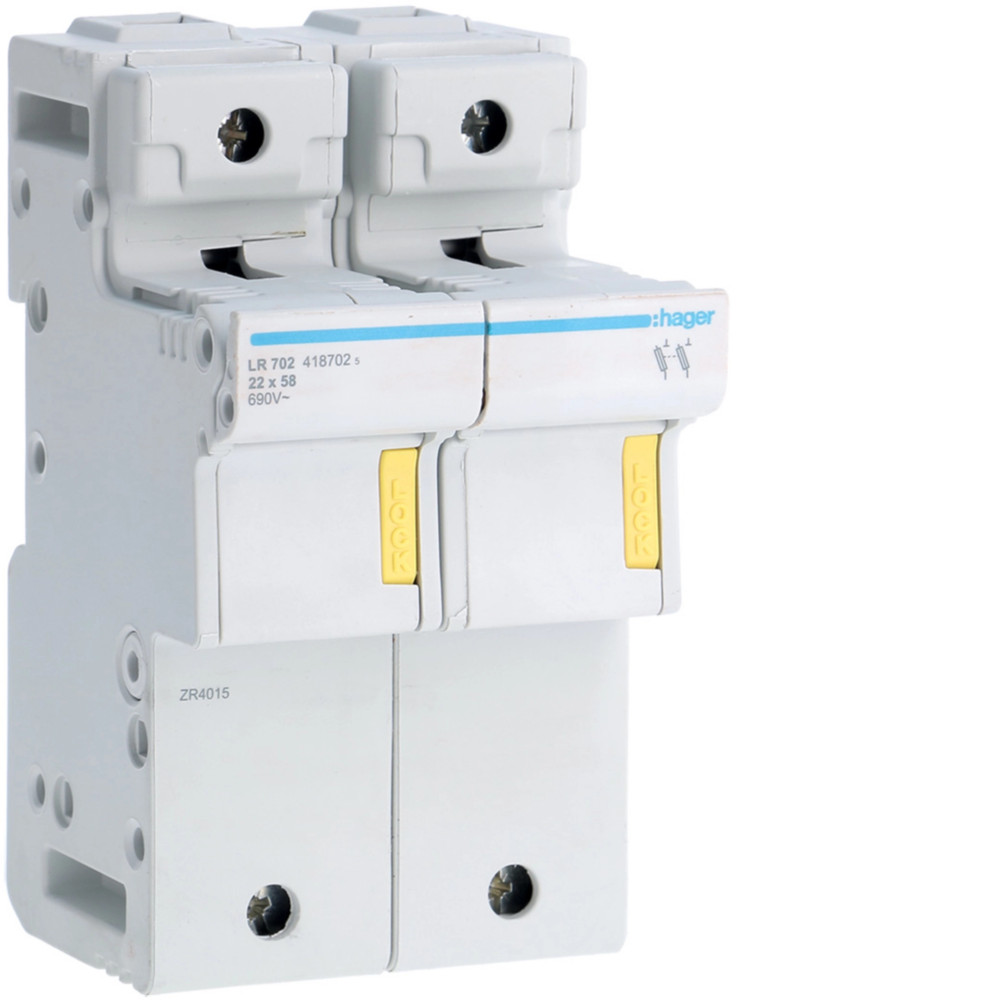

Coupe-circuit 2P 125A 690V L58 4M - Hager - LR702

Dimensions

- Hauteur: 125 mm

- Largeur: 70 mm

- Profondeur: 96 mm

Architecture

- Nombre de pôles: 2

Courant électrique

- Courant assigné nominal: 125 A

- Courant nominal de la cartouche fusible: 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A

Capacité

- Nombre de modules: 4

Usage interne uniquement

- Nombre de demi-modules de 17.5mm uniquement pour appareil et kit: 8

Conditions d'utilisation

- Température de service: -5 - 40 °C

Installation, montage

- Couple de serrage: 4 - 4 Nm

- Montage sur: Rail DIN

Puissance

- Puissance dissipée totale sous IN: 25,60 W

Tension

- Tension assignée d'isolement: 690 V

- Tension assignée de tenue aux chocs: 8 kV

- Type de tension d'alimentation: AC

- Catégorie de surtension selon IEC 60947-1: 3

Sécurité

- Classe de protection (IP): IP20

Raccordement

- Section de raccordement des bornes amont et aval à vis, en câble souple: 2,5 - 35 mm²

- Section de raccordement des bornes amont et aval à vis, en câble rigide: 2,5 - 50 mm²

Fusible

- Taille du fusible: 22 x 58

Couvercle, porte

- Cadenassable: Non
