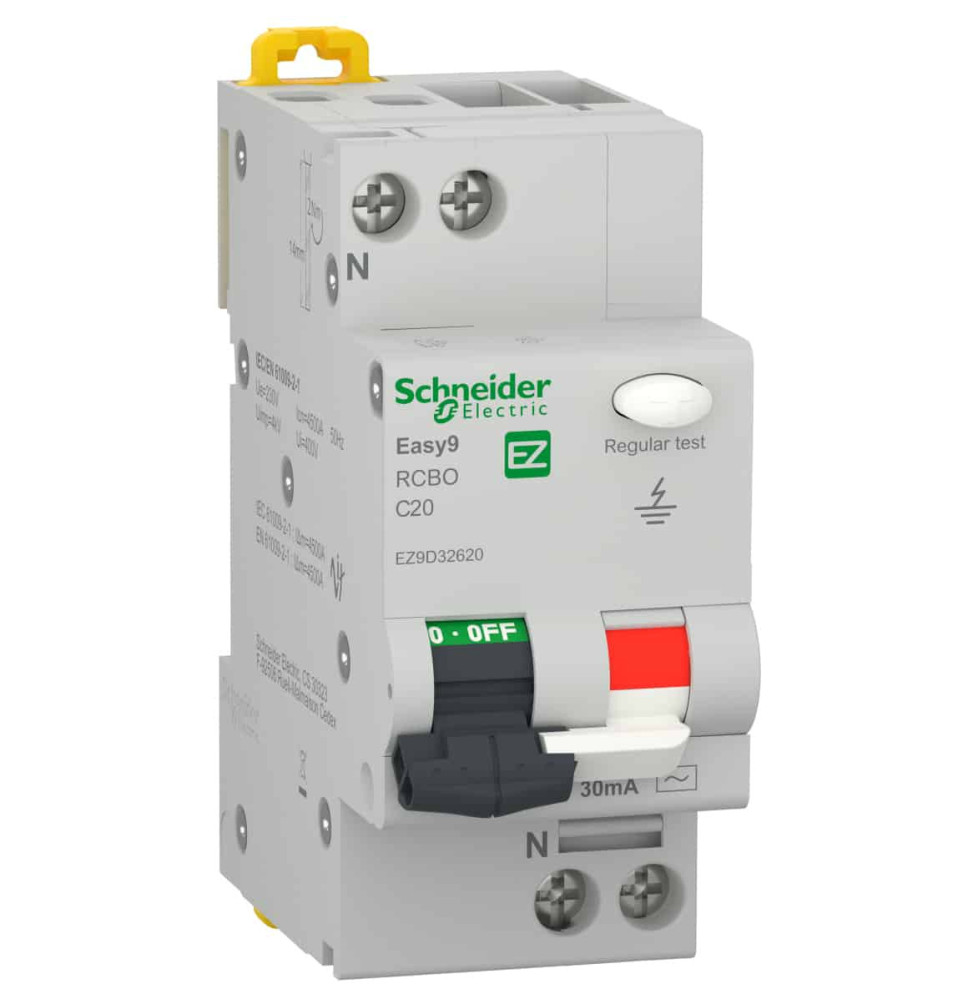

Disjoncteur Différentiel Schneider Electric Easy9 4,5kA (EZ9D32620)
La protection modulaire haute performance pour réseaux monophasés
Pourquoi choisir ce produit ?
Le Disjoncteur Différentiel (DDR) EZ9D32620 de la gamme Easy9 est la solution éprouvée de Schneider Electric pour garantir la protection intégrale des circuits monophasés. Conçu pour répondre aux exigences des installations résidentielles et des petites infrastructures tertiaires, ce dispositif assure simultanément la sécurité des équipements contre les défauts (surcharge, court-circuit) et la protection des individus contre les chocs électriques dangereux via la détection des courants de fuite à la terre. Il combine fiabilité, conformité aux normes (IEC/EN) et simplicité d'installation dans les tableaux modulaires.
Points Forts
Protection des personnes garantie : Sensibilité élevée de 30 mA (IΔn), répondant aux critères de sécurité requis contre les contacts indirects et les risques d'incendie.
Capacité de coupure optimisée : Pouvoir de coupure assigné de 4,5 kA (Icn) sous 230 V CA, assurant la fiabilité du dispositif même en cas de défaut majeur.
Coupure Bipolaire Totale : Configuration Phase + Neutre (PH+N) pour une isolation complète et sécurisée du circuit lors du déclenchement.
Courbe C polyvalente : La courbe de déclenchement C est idéale pour la protection des circuits généralistes et des charges standard (éclairage, prises) où des pics d'appel de courant sont tolérés sans déclenchement intempestif.
Spécifications Techniques
Ce dispositif de protection assure une coupure bipolaire simultanée (Phase + Neutre) pour une isolation totale du circuit. Il présente une intensité nominale de 20 ampères (In = 20A) et intègre une courbe de déclenchement C, optimisée pour la protection des circuits standards et des charges inductives faibles. Sa haute sensibilité de 30 mA (IΔn) garantit la protection des personnes contre les contacts indirects. Il offre un pouvoir de coupure assigné de 4,5 kA (Icn) sous 230 V CA, le positionnant comme un choix fiable et conforme pour les installations standard de distribution électrique modulaire de la gamme Easy9.
Type de Produit : Disjoncteur Différentiel à Protection Contre les Surintensités (RCBO)
Référence Constructeur : EZ9D22625
Fabricant : Schneider Electric
Gamme : Easy9
Pôles : 1P+N (Un Pôle Protégé + Neutre)
Courant Nominal (In) : 25 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 4,5 kA (4500 A)
Sensibilité Différentielle (IΔn) : 300 mA...
Gamme : Schneider Electric Easy9
Type de produit : Disjoncteur Différentiel (RCBO)
Référence Produit : EZ9D22640
Configuration des Pôles : 1 Pôle + Neutre (1P+N)
Calibre Nominal (In) : 40 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 4,5 kA
Sensibilité Différentielle : 300 mA
Fonction de Protection : Surcharge, Court-circuit et Fuite à la terre
Type de Produit : Disjoncteur différentiel (RCBO)
Fabricant : Schneider Electric
Série : Easy9
Référence Commerciale : EZ9D22616
Configuration des Pôles : 1 Pôle + Neutre (1P+N)
Courant Nominal (In) : 16 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 4.5 kA
Sensibilité Différentielle : 300 mA
Fonction de Protection : Surcharge, Court-circuit et...
Type de Produit : Disjoncteur Différentiel (RCBO)
Référence Schneider Electric : EZ9D32632
Gamme : Easy9
Nombre de Pôles : 1P + N
Calibre Nominal (In) : 32 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 4,5 kA à 230 V AC
Sensibilité Différentielle : 30 mA
Type de Protection Différentielle : Type AC
Tension Nominale d'Emploi (Ue) : 230 V AC...
Le disjoncteur différentiel Schneider Electric Easy9 EZ9D32616 est un RCBO bipolaire (PH+N) doté d'un calibre nominal de 16A et d'une courbe de déclenchement de type C. Il offre un pouvoir de coupure (Icn) de 4,5 kA sous 230V. Sa sensibilité différentielle est fixée à 30 mA, garantissant la protection des personnes contre les défauts à la terre. Ce...
Type de Produit : Disjoncteur Différentiel (DDR)
Gamme : Easy9
Référence Fabricant : EZ9D22610
Fabricant : Schneider Electric
Configuration des Pôles : 1 Pôle protégé + Neutre (1P+N)
Calibre Nominal (In) : 10 A
Pouvoir de Coupure (Icn) : 4,5 kA
Tension Nominale : 230 V CA
Courbe de Déclenchement : C
Sensibilité Différentielle : 300 mA
Type de Protection...
Type de Produit : Disjoncteur Différentiel (RCBO)
Fabricant : Schneider Electric
Référence Modèle : EZ9D32610
Configuration Pôles : Bipolaire (Phase + Neutre)
Calibre Nominal (In) : 10 A
Pouvoir de Coupure (Icn) : 4,5 kA
Courbe de Déclenchement : C
Sensibilité Différentielle : 30 mA
Cet Easy9 XP est un interrupteur différentiel modulaire avec protection contre les surintensités (RCBO). Il s'agit d'un disjoncteur 1P+N avec 1 pôle protégé, courant nominal In 40 A et courbe de déclenchement C. La classe de protection différentielle est de type AC avec une sensibilité de 30 mA. La temporisation de la protection différentielle est...
Type de Produit : Disjoncteur Différentiel (DDR / RCBO)
Gamme : Easy9
Fabricant : Schneider Electric
Configuration des Pôles : 1 Pôle + Neutre (1P+N)
Intensité Nominale (In) : 20 A
Courbe de Déclenchement : Type C
Capacité de Court-Circuit (Icu) : 4,5 kA (4500 A)
Sensibilité Différentielle : 300 mA
Fonction : Protection contre les surcharges, les...
Type de Produit : Disjoncteur Différentiel (RCBO)
Gamme : Easy9
Référence Fabricant : EZ9D32625
Nombre de Pôles : 1P+N (Unipolaire + Neutre)
Intensité Nominale (In) : 25 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 4,5 kA (à 230 V CA)
Sensibilité Différentielle : 30 mA
Fabricant : Schneider Electric
Type de produit : Disjoncteur différentiel (RCBO)
Référence Fabricant : EZ9D22632
Série : Easy9
Fabricant : Schneider Electric
Configuration des pôles : 1 Pôle + Neutre (1P+N)
Calibre nominal (In) : 32A
Courbe de déclenchement : C
Capacité de coupure (Icu) : 4.5 kA
Sensibilité différentielle (IΔn) : 300 mA
59 000 F CFATTC
59 000 F CFAHT
En stock. Livré sous 24 à 72H
Type de produit : Disjoncteur Différentiel (DD)
Gamme : Easy9
Fabricant : Schneider Electric
Référence (SKU) : EZ9D32620
Courant nominal (In) : 20 A
Pôles : Phase + Neutre (PH+N)
Courbe de déclenchement : C
Pouvoir de coupure (Icn) : 4,5 kA
Sensibilité différentielle : 30 mA
Protection : Surintensité et Courant de fuite à la terre
