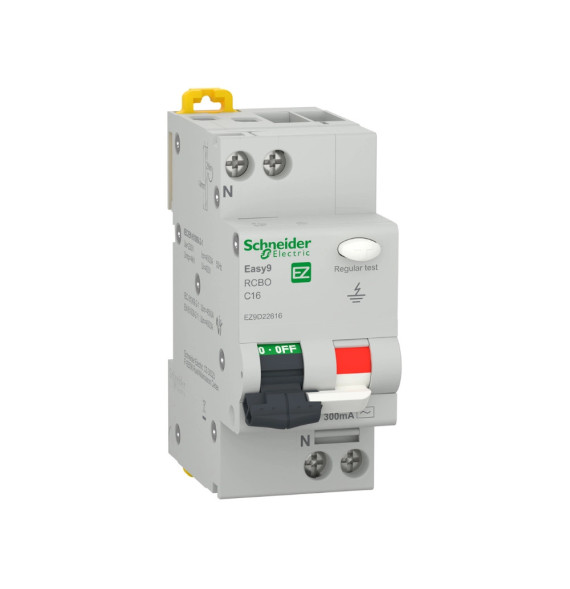

Disjoncteur Différentiel Easy9 Schneider Electric (EZ9D22616)

Protection Intégrée 1P+N : Performance 16A, Courbe C, 4.5 kA

Pourquoi choisir ce produit ?

Le disjoncteur différentiel Easy9 EZ9D22616 de Schneider Electric est une solution modulaire compacte conçue pour garantir la sécurité électrique des circuits tertiaires et résidentiels complexes. Il combine la protection contre les surintensités (surcharges et courts-circuits) et la détection des courants de défaut à la terre dans un seul boîtier, optimisant l'espace dans le tableau de distribution. Ce dispositif est essentiel pour les installations nécessitant un niveau de protection élevé contre les risques d'incendie et les dommages matériels, grâce à sa sensibilité différentielle de 300 mA. Il assure la continuité de service tout en respectant les normes de sécurité en vigueur pour les circuits monophasés.

Points Forts

• Protection Double Intégrée : Fusionne les fonctions de disjoncteur divisionnaire (MCB) et d’interrupteur différentiel (RCD/RCBO), offrant une protection complète contre les défauts de terre et les surcharges/courts-circuits.
• Capacité de Coupure Adaptée : Avec un pouvoir de coupure de 4,5 kA, il est parfaitement dimensionné pour gérer les niveaux de court-circuit rencontrés dans la majorité des installations en aval des compteurs généraux.
• Courbe de Déclenchement C : Idéal pour la protection des charges résistives et inductives courantes (prises, éclairages, petits moteurs), garantissant un déclenchement temporisé suffisant pour éviter les coupures intempestives.
• Haute Sensibilité Contre les Risques d'Incendie : Le seuil de déclenchement différentiel de 300 mA est spécifiquement choisi pour la protection générale des installations et la prévention des départs de feu causés par des défauts d’isolement.

Spécifications Techniques

Ce dispositif de protection est un disjoncteur différentiel (RCBO) de la gamme Easy9, configuré en 1 Pôle plus Neutre (1P+N) pour une utilisation sur circuits monophasés. Il est calibré avec un courant nominal (In) de 16 Ampères et utilise la courbe de déclenchement C standard. Sa capacité de coupure ultime en court-circuit (Icn) est de 4 500 Ampères (4.5 kA). La protection différentielle est assurée par une sensibilité de 300 milliampères (mA), permettant la déconnexion rapide du circuit en cas de fuite de courant majeure vers la terre, conformément aux exigences de sécurité pour la protection des installations.
