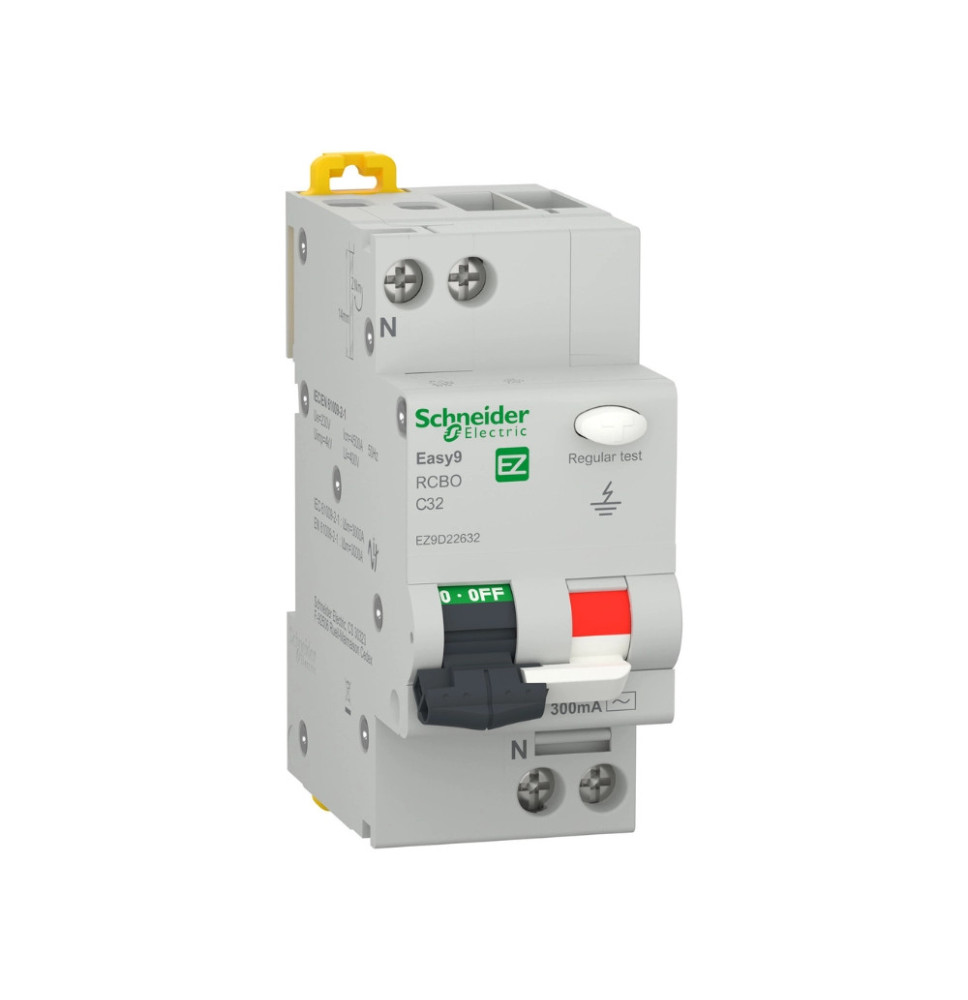

Le disjoncteur différentiel (RCBO) Easy9 EZ9D22632 est un composant essentiel pour toute installation électrique monophasée exigeant une protection intégrée de haut niveau. Conçu par Schneider Electric, ce dispositif combine la fonction de protection contre les surcharges et les courts-circuits, typique d'un disjoncteur, avec la détection des courants de fuite à la terre (différentiel). Il assure une sécurité maximale pour les équipements et les personnes en cas de défaut d'isolement, tout en maintenant l'intégrité de l'alimentation électrique grâce à une coupure fiable et rapide. Il s’agit de la solution idéale pour la protection générale en tête d’installation tertiaire légère ou en aval d’un tableau principal.
Points Forts
Protection Double et Intégrale : Sécurité garantie contre les surintensités (surcharge et court-circuit) et les courants de défaut différentiels, avec une sensibilité de 300 mA adaptée à la protection incendie et aux défauts d'isolation majeurs.
Haute Capacité de Coupure (Icu) : Affichage d’une capacité de coupure nominale de 4.5 kA, permettant de gérer efficacement les courants de court-circuit dans les réseaux résidentiels ou commerciaux standards.
Courbe de Déclenchement C : Assure une compatibilité étendue, adaptée à la majorité des applications générales incluant les charges résistives et les moteurs de faible puissance.
Configuration 1P+N : Conception compacte permettant la coupure simultanée des phases et du neutre sur les circuits monophasés, facilitant l'isolation et la maintenance.
Spécifications Techniques
Le modèle EZ9D22632, appartenant à la gamme Easy9, est un disjoncteur différentiel monophasé de type 1 Pôle + Neutre (1P+N). Il est calibré pour un courant nominal (In) de 32 Ampères avec une courbe de déclenchement de type C, garantissant un fonctionnement optimal pour les démarrages non contraignants. La protection contre les défauts à la terre est assurée par un dispositif différentiel de sensibilité 300 mA. En ce qui concerne la sécurité du réseau, sa capacité ultime de coupure de court-circuit (Icu) est établie à 4.5 kA sous une tension de 230 Volts AC. Ce dispositif modulaire est conçu pour une installation sur rail DIN dans les tableaux de distribution conformes aux normes en vigueur.
Gamme : Schneider Electric Easy9
Type de produit : Disjoncteur Différentiel (RCBO)
Référence Produit : EZ9D22640
Configuration des Pôles : 1 Pôle + Neutre (1P+N)
Calibre Nominal (In) : 40 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 4,5 kA
Sensibilité Différentielle : 300 mA
Fonction de Protection : Surcharge, Court-circuit et Fuite à la terre
Cet Easy9 XP est un interrupteur différentiel modulaire avec protection contre les surintensités (RCBO). Il s'agit d'un disjoncteur 1P+N avec 1 pôle protégé, courant nominal In 40 A et courbe de déclenchement C. La classe de protection différentielle est de type AC avec une sensibilité de 30 mA. La temporisation de la protection différentielle est...
Type de Produit : Disjoncteur Différentiel (DDR / RCBO)
Gamme : Easy9
Fabricant : Schneider Electric
Configuration des Pôles : 1 Pôle + Neutre (1P+N)
Intensité Nominale (In) : 20 A
Courbe de Déclenchement : Type C
Capacité de Court-Circuit (Icu) : 4,5 kA (4500 A)
Sensibilité Différentielle : 300 mA
Fonction : Protection contre les surcharges, les...
Type de Produit : Disjoncteur Différentiel (RCBO)
Fabricant : Schneider Electric
Référence Modèle : EZ9D32610
Configuration Pôles : Bipolaire (Phase + Neutre)
Calibre Nominal (In) : 10 A
Pouvoir de Coupure (Icn) : 4,5 kA
Courbe de Déclenchement : C
Sensibilité Différentielle : 30 mA
Type de Produit : Disjoncteur Différentiel (DDR)
Gamme : Easy9
Référence Fabricant : EZ9D22610
Fabricant : Schneider Electric
Configuration des Pôles : 1 Pôle protégé + Neutre (1P+N)
Calibre Nominal (In) : 10 A
Pouvoir de Coupure (Icn) : 4,5 kA
Tension Nominale : 230 V CA
Courbe de Déclenchement : C
Sensibilité Différentielle : 300 mA
Type de Protection...
Type de Produit : Disjoncteur différentiel (RCBO)
Fabricant : Schneider Electric
Série : Easy9
Référence Commerciale : EZ9D22616
Configuration des Pôles : 1 Pôle + Neutre (1P+N)
Courant Nominal (In) : 16 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 4.5 kA
Sensibilité Différentielle : 300 mA
Fonction de Protection : Surcharge, Court-circuit et...
Type de Produit : Disjoncteur Différentiel (RCBO)
Gamme : Easy9
Référence Fabricant : EZ9D32625
Nombre de Pôles : 1P+N (Unipolaire + Neutre)
Intensité Nominale (In) : 25 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 4,5 kA (à 230 V CA)
Sensibilité Différentielle : 30 mA
Fabricant : Schneider Electric
Le disjoncteur différentiel Schneider Electric Easy9 EZ9D32616 est un RCBO bipolaire (PH+N) doté d'un calibre nominal de 16A et d'une courbe de déclenchement de type C. Il offre un pouvoir de coupure (Icn) de 4,5 kA sous 230V. Sa sensibilité différentielle est fixée à 30 mA, garantissant la protection des personnes contre les défauts à la terre. Ce...
Type de produit : Disjoncteur Différentiel (DD)
Gamme : Easy9
Fabricant : Schneider Electric
Référence (SKU) : EZ9D32620
Courant nominal (In) : 20 A
Pôles : Phase + Neutre (PH+N)
Courbe de déclenchement : C
Pouvoir de coupure (Icn) : 4,5 kA
Sensibilité différentielle : 30 mA
Protection : Surintensité et Courant de fuite à la terre
Tension assignée...
Type de Produit : Disjoncteur Différentiel (RCBO)
Référence Schneider Electric : EZ9D32632
Gamme : Easy9
Nombre de Pôles : 1P + N
Calibre Nominal (In) : 32 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 4,5 kA à 230 V AC
Sensibilité Différentielle : 30 mA
Type de Protection Différentielle : Type AC
Tension Nominale d'Emploi (Ue) : 230 V AC...
Type de Produit : Disjoncteur Différentiel à Protection Contre les Surintensités (RCBO)
Référence Constructeur : EZ9D22625
Fabricant : Schneider Electric
Gamme : Easy9
Pôles : 1P+N (Un Pôle Protégé + Neutre)
Courant Nominal (In) : 25 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 4,5 kA (4500 A)
Sensibilité Différentielle (IΔn) : 300 mA...
