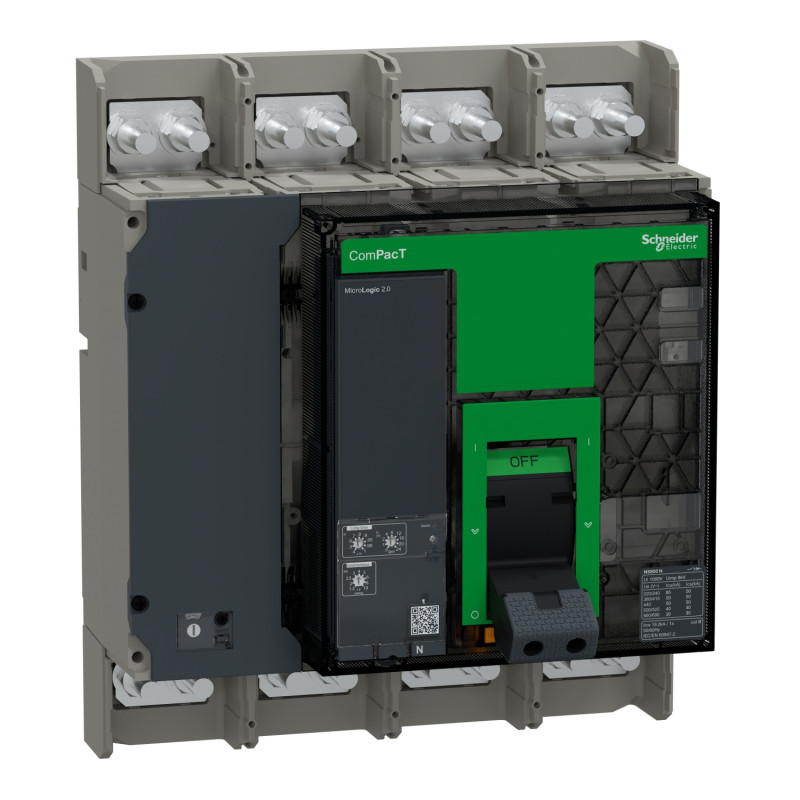

Disjoncteur Boîtier Moulé ComPacT NS800N MicroLogic 2.0

Solution Haute Performance Schneider Electric 800A, 4 Pôles, 50 kA pour Distribution Critique

Pourquoi choisir ce produit ?

Le ComPacT NS800N représente la nouvelle génération de disjoncteurs boîtiers moulés de Schneider Electric, spécifiquement conçu pour les applications de distribution d’énergie nécessitant une fiabilité et une densité de puissance optimales. Ce modèle fixe, calibré à 800 A, intègre l'unité de contrôle électronique MicroLogic 2.0 pour une protection précise des systèmes. Conforme aux normes rigoureuses IEC 60947-1 et IEC 60947-2, le NS800N est un composant essentiel des architectures EcoStruxure Power, offrant non seulement des performances de coupure élevées (Niveau N) mais aussi une facilité d'intégration et une surveillance des auxiliaires améliorées grâce au nouveau capot transparent.

Points Forts

• Haute Capacité de Coupure: Assure une performance de 50 kA Icu à 415 V CA, le positionnant en Catégorie B et garantissant une résilience maximale face aux défauts de court-circuit.
• Protection MicroLogic 2.0 Intégrée: Le déclencheur électronique assure des protections Longue durée (L) et Instantanée (I) avec des seuils et temporisations entièrement réglables pour une sélectivité affinée.
• Aptitude au Sectionnement Certifiée: Le disjoncteur garantit une aptitude au sectionnement totale conformément aux exigences des normes CEI 60947-2, indispensable pour les opérations de maintenance et d'isolation.
• Intégration et Surveillance Améliorées: Conçu pour l'architecture EcoStruxure, il offre des options de communication avancées, y compris le contact auxiliaire sans fil OF/SD via protocole ZigBee.

Spécifications Techniques

Ce disjoncteur tétrapolaire (4D) fixe est dimensionné pour un courant nominal (In) de 800 A mesuré à 50 °C. Il fonctionne sous une tension assignée d'emploi (Ue) de 690 V CA à une fréquence de 50/60 Hz, avec une tension assignée d'isolement (Ui) de 800 V et une tension de tenue aux chocs (Uimp) de 8 kV. Son pouvoir de coupure ultime en court-circuit (Icu) atteint 85 kA à 220/240 V, stabilisé à 50 kA Icu pour les réseaux 380/415 V CA, et maintient un pouvoir de coupure de service (Ics) équivalent à 50 kA. Le déclencheur électronique MicroLogic 2.0 assure des fonctions de protection de type LI (Surcharge et Instantanée contre court-circuit), offrant une plage de réglage du seuil de protection longue durée (Ir) allant de 0,4 à 1 fois In et un seuil instantané (Ii) réglable de 1,5 à 10 fois Ir. Le disjoncteur présente une durabilité notable avec une durée de vie mécanique de 10 000 cycles et une durée de vie électrique de 2000 cycles à 690 V. Physiquement, le produit, destiné à être monté sur plaque arrière et doté de raccordements avant, affiche des dimensions de 327 mm de hauteur, 280 mm de largeur et 147 mm de profondeur, pour un poids total de 18 kg. Le niveau de protection environnementale atteint IP40 et IK07.
