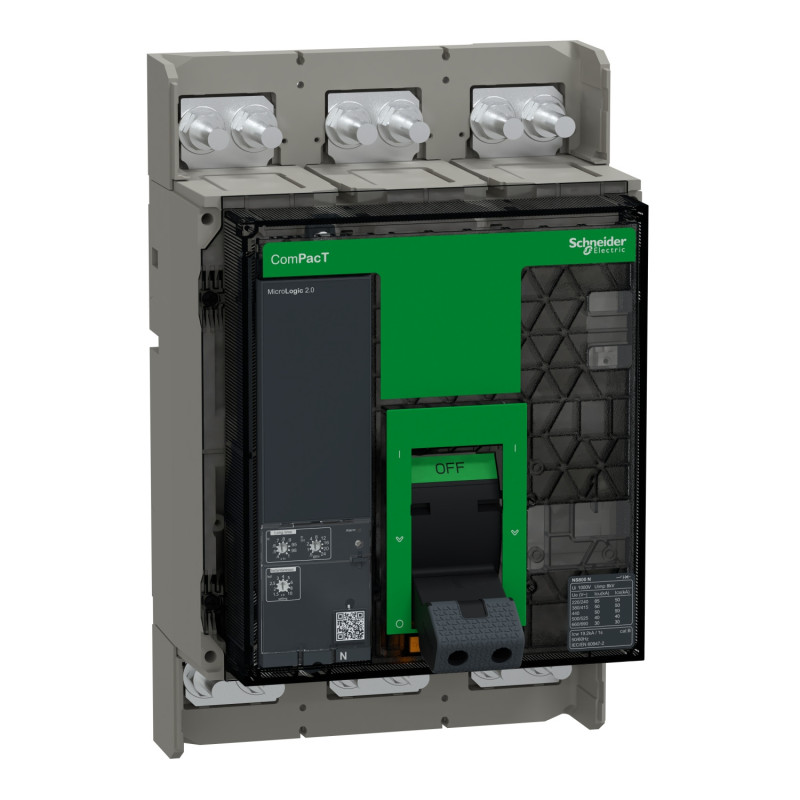

Disjoncteur Boîtier Moulé ComPacT NS800N (Niveau N)

Solution de Distribution Modulaire 800A avec Unité de Contrôle Électronique MicroLogic 2.0

Pourquoi choisir ce produit ?

Le disjoncteur ComPacT NS800N de nouvelle génération est conçu pour répondre aux exigences les plus strictes en matière de distribution électrique et de protection des installations. Faisant partie intégrante de l'architecture EcoStruxure Power de Schneider Electric, ce disjoncteur fixe triphasé de Catégorie B combine des performances de coupure élevées (Niveau N) avec la précision d'une unité de contrôle électronique MicroLogic 2.0. Il offre aux ingénieurs et aux DSI un contrôle total grâce à des fonctions de protection réglables (LI) et une conformité totale aux normes internationales EN/IEC 60947-2, garantissant fiabilité et sécurité pour toutes les applications de distribution standard et critiques.

Points Forts

• Capacité de Coupure Supérieure : Niveau de performance N, assurant un Pouvoir de Coupure Ultime (Icu) de 50 kA à 380/415 V CA (50/60 Hz), avec un Pouvoir de Coupure de Service (Ics) équivalent à 50 kA, garantissant une robustesse maximale en cas de défaut.
• Protection Électronique Avancée : Intègre l'unité de contrôle électronique MicroLogic 2.0 pour des fonctions de protection Longue durée (L) et Instantanée (I) entièrement réglables, permettant une sélectivité optimisée et une gestion précise des surcharges et courts-circuits.
• Intégration Optimale : Conçu pour un montage fixe, ce boîtier moulé compact minimise l'encombrement (327 x 210 x 147 mm) tout en conservant une connectivité robuste (raccordements amont et aval par l'avant).
• Évolutivité Numérique : Fait partie de l'architecture EcoStruxure Power, permettant l'ajout optionnel d'accessoires de communication sans fil (contact auxiliaire OF/SD en protocole ZigBee) pour une surveillance et un diagnostic à distance.
• Maintenance Simplifiée et Sûre : La conception de nouvelle génération inclut un capot avant transparent pour une visualisation rapide des auxiliaires, une commande manuelle par bouton-poussoir ON/OFF et une aptitude au sectionnement certifiée EN/IEC 60947-2.

Spécifications Techniques

Le ComPacT NS800N est un disjoncteur 3P avec trois pôles protégés (3D), calibré pour un courant nominal (In) de 800 A jusqu'à 50 °C. Il est adapté aux réseaux CA de 50/60 Hz avec une tension assignée d'emploi (Ue) de 690 V CA, et présente une tension assignée d'isolement (Ui) de 800 V et une tension de tenue aux chocs (Uimp) de 8 kV. Le déclencheur électronique MicroLogic 2.0 offre une protection LI, avec un réglage de seuil de protection longue durée (Ir) variable de 0,4 à 1 fois In et une plage de temporisation (Tr) ajustable de 12,5 à 600 secondes. La protection instantanée (Ii) est réglable de 1,5 à 10 fois Ir. Sa robustesse est prouvée par une capacité de coupure ultime (Icu) atteignant 85 kA à 220/240 V, stable à 50 kA jusqu'à 440 V, et maintenue à 30 kA à 660/690 V. Le disjoncteur affiche une durée de vie mécanique de 10 000 cycles et une durée de vie électrique de 2000 cycles à 690 V In, avec des pertes de puissance limitées à 15 W. Le boîtier présente un indice de protection IP40 et une tenue aux chocs IK07, et peut fonctionner dans des conditions ambiantes de -25 °C à 70 °C.
