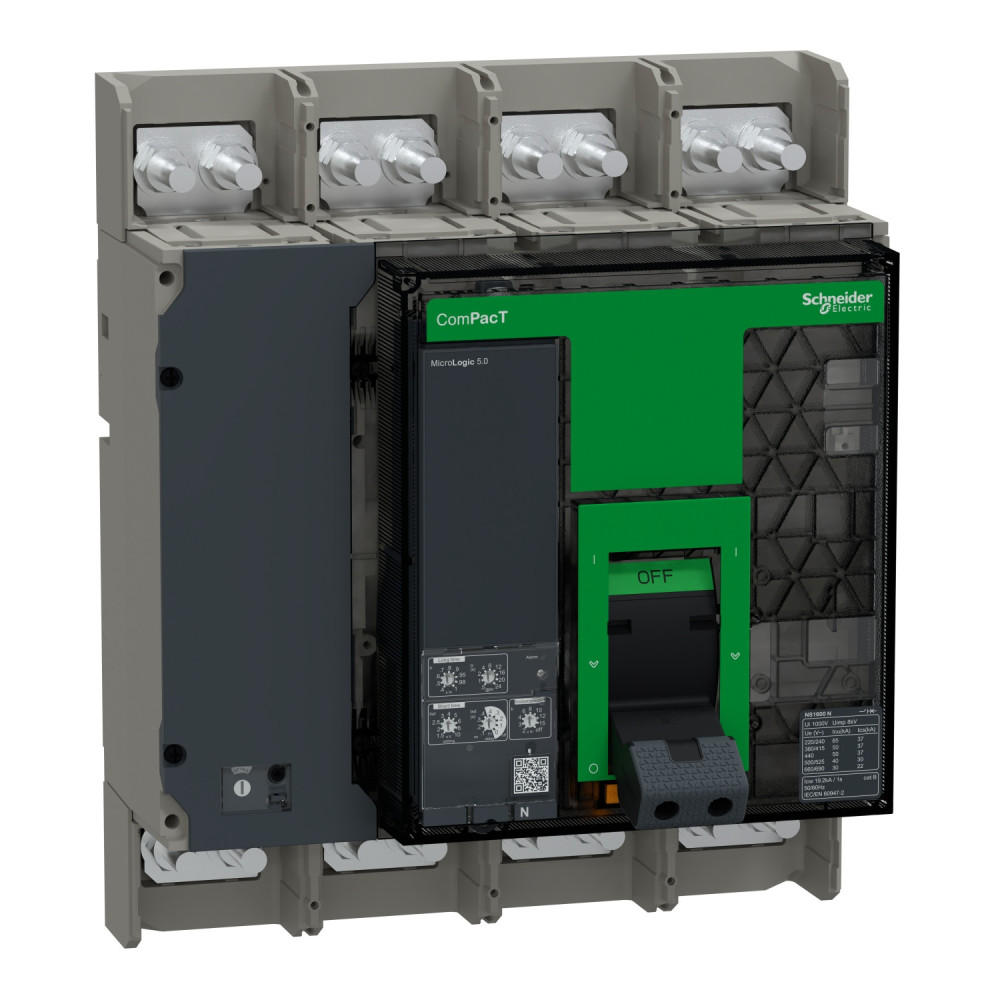

Disjoncteur - MicroLogic 5.0 1600A - 4P - 50kA - fixe - manuel ComPacT NS1600N Schneider Electric - C160N450FM

Caractéristiques principales

• Gamme : ComPacT

• Produit : ComPacT NS1600N – Nouvelle Génération

• Application : Distribution électrique

• Nombre de pôles : 4P (4D – neutre à gauche)

• Calibre nominal : 1600 A à 50 °C

• Tension d’emploi : 690 V CA – 50/60 Hz

• Type de commande : Boutons ON/OFF + “push to trip”

• Pouvoir de coupure Icu :

  • 50 kA à 380/415 V CA

  • Jusqu’à 85 kA selon la tension

• Technologie de déclencheur : MicroLogic 5.0

• Fonctions de protection : L (surcharge), S (court-circuit courte durée), I (instantané)

Données complémentaires

• Tension d’isolement Ui : 800 V CA

• Tension de tenue aux chocs Uimp : 8 kV

• Pouvoir de service Ics : 37 kA à 415 V CA

• Durée de vie :

  • Mécanique : 10 000 cycles

  • Électrique : jusqu’à 5 000 cycles selon tension et courant

• Montage : Fixe, raccordement avant (amont/aval)

• Pas de connexion : 70 mm

• Protections réglables :

  • Long retard : 0,4 à 1 × In

  • Court retard : 1,5 à 10 × Ir

  • Instantané : Off / 2 à 15 × In

• Signalisation locale : LEDs défaut et surcharge

• Dimensions (L × H × P) : 280 × 327 × 147 mm

• Poids : 18 kg

Environnement et conformité

• Normes : EN/IEC 60947-2

• Certifications : IECEE CB Scheme

• Degré de protection : IP40

• Tenue aux chocs : IK07

• Température de fonctionnement : -25 à +70 °C

• Altitude :

  • 0 à 2000 m sans déclassement

  • Jusqu’à 5000 m avec déclassement

• Humidité relative : 0 à 95 %

Emballage

• Type : PCE (1 unité par paquet)

• Dimensions : 30 × 40 × 60 cm

• Poids brut : 15,8 kg
