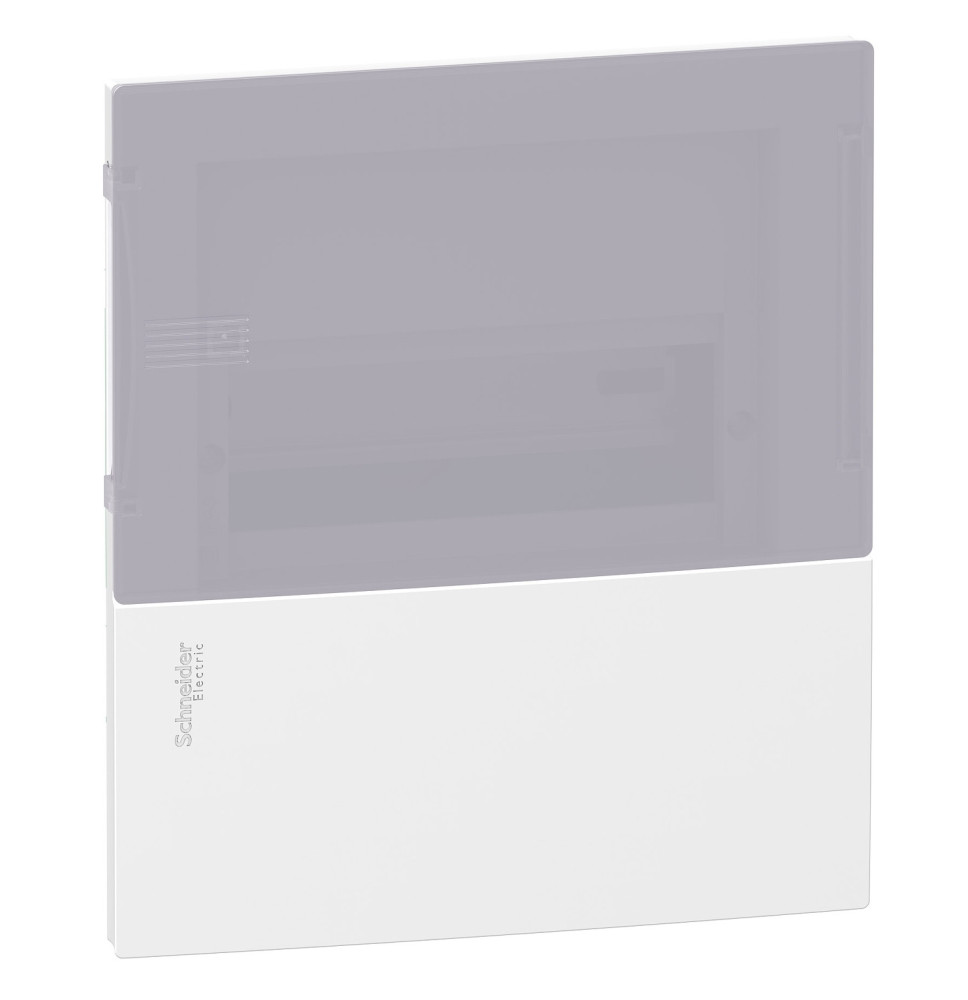

Cette armoire Resi9 MP est une armoire modulaire encastrée. Cette enveloppe plastique est composée d’1 rangée de 8 modules de 18 mm. Il peut accueillir tous types d'appareillages modulaires. Le degré de protection IP est IP40. Il est pourvu d'une porte translucide. La face avant est blanche (RAL 9003). Il est destiné aux installations neuves ou rénovées dans les bâtiments résidentiels. Il est équipé d'un rail asymétrique de 35 mm. Il est livré avec 1 bornier de terre avec bornes de connexion vissées. Ce bornier fournit 8 départs (1 x 16 mm² + 4 x 10 mm² + 3 x 6 mm²). Le courant nominal In peut atteindre 63 A. Il est conforme aux normes IEC 60439-1 et 3, IEC 60670-1 et 24. Les dimensions totales sont (L) 222 mm x (H) 252 mm x (P) 98 mm. L'armoire est en technoplastique (partie arrière et face avant). La porte est en technoplastique. La résistance du plastique aux flammes et à la chaleur anormale est de 650 °C pour la porte, de 750 °C pour la face avant et de 850 °C pour la partie arrière. Le degré de protection IK est IK07. La température de fonctionnement est comprise entre -25 et 60 °C.

Caractéristiques principales

Gamme : Resi9 ;

Nom du produit : Resi9 MP ;

Type de produit : Boîtier modulaire ;

Installation : Encastré ;

Type d'extensibilité : Modulaire ;

Type de porte : Translucide ;

Couleur : Face avant blanc (RAL 9003) ; porte translucide ;

Matière : Technoplastique (face avant, porte, partie arrière).

Dimensions

Largeur extérieure : 222 mm ;

Largeur paroi : 198 mm ;

Hauteur extérieure : 252 mm ;

Hauteur paroi : 228 mm ;

Profondeur totale : 98 mm ;

Profondeur paroi : 80 mm ;

Profondeur externe : 18 mm ;

Profondeur interne : 76 mm.

Capacité

Nombre de rangées : 1 ;

Nombre de modules 18 mm par rangée : 8 ;

Nombre total de modules 18 mm : 8 ;

Pas de 9 mm : 16.

Caractéristiques électriques

Courant assigné d'emploi [In] : 63 A ;

Type de rail : Rail asymétrique 35 mm ;

Type de châssis plein : Sans châssis plein.

Bornier & raccordement

Type de bornier : Terre (vissé) ;

Nombre de borniers : 1 terre avec 8 sorties ;

Départs du bornier terre :

1 x 16 mm² ;

3 x 6 mm² ;

4 x 10 mm².

Autres détails

Entrée de câble : Trous prédécoupés.
