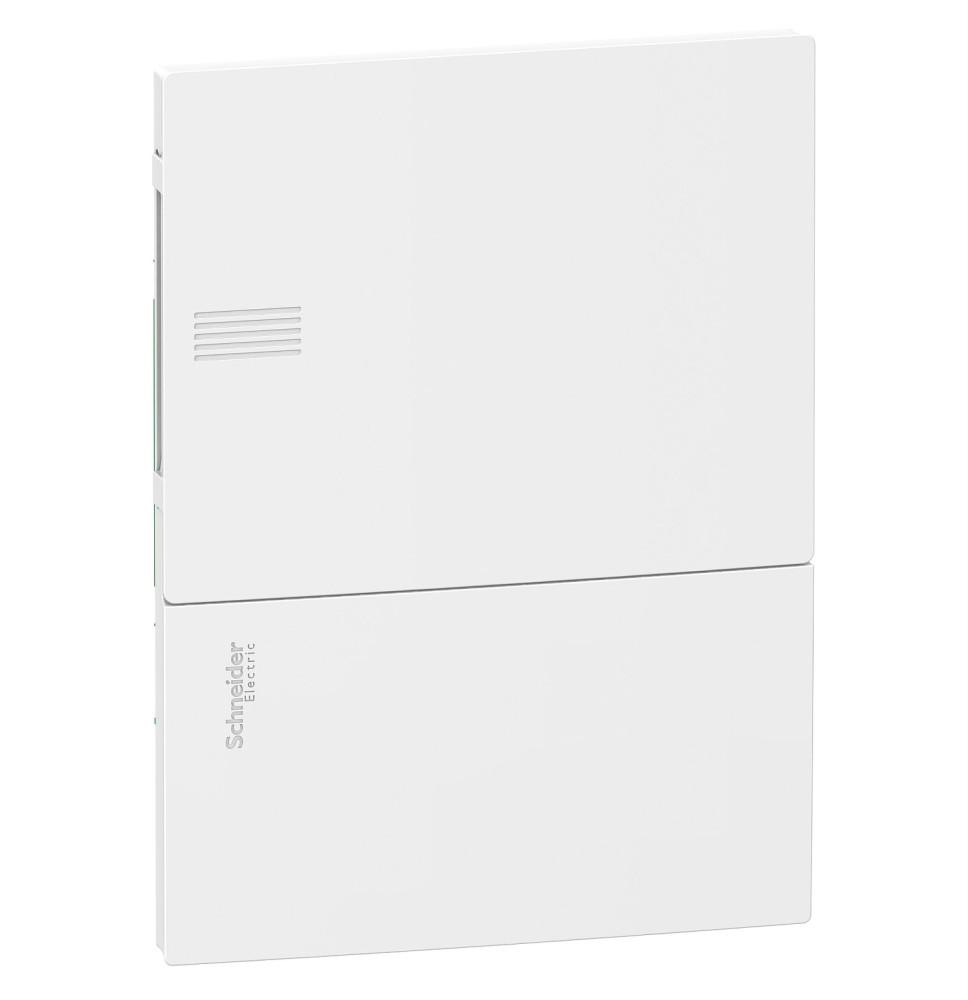

Coffret encastré - 1x6 mod. - portillon opaque blanc - born. Terre Pragma - mini Schneider Electric - MIP21106

Informations Générales

Gamme : Resi9;

Nom du produit : Resi9 MP;

Type de produit : Boîtier;

Extensibilité : Boîtier modulaire;

Installation : Encastré;

Type de porte : Opaque;

Couleur : Blanc (RAL 9003);

Porte : Blanc;

Face avant : Blanc.

Capacité

Nombre de rangées : 1;

Nombre de modules 18 mm par rangée : 6;

Nombre total de modules 18 mm : 6;

Pas de 9 mm : 12.

Dimensions

Mesure Paroi       Extérieur    Total

Largeur 162 mm 186 mm        —

Hauteur 228 mm 252 mm        —

Profondeur 80 mm 18 mm 98 mm

Profondeur interne       —         76 mm

Caractéristiques Électriques

Courant assigné d’emploi [In] : 63 A;

Type de rail : Rail asymétrique 35 mm;

Type de châssis plein : Sans châssis plein.

Connexions & Borniers

Type de bornier : Terre;

Nombre de borniers : 1 terre vissé avec 8 sorties;

Départs du bornier répartiteur :

• 2 x (1 x 16 mm²) pour terre
• 2 x (1 x 6 mm²) pour terre
• 2 x (2 x 10 mm²) pour terre.

Matériaux

Partie arrière : Technoplastique;

Porte : Technoplastique;

Face avant : Technoplastique.

Entrées de Câbles

Entrée de câble : Trous prédécoupés.
