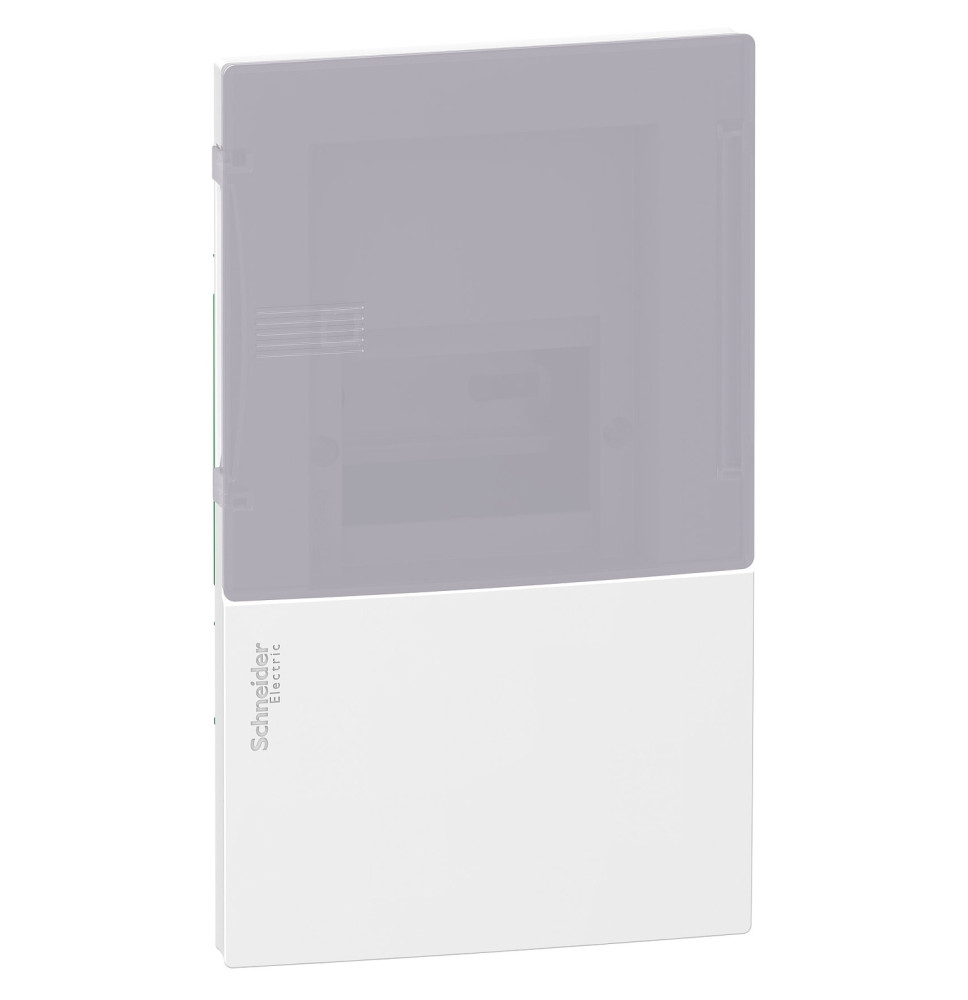

Coffret encastré - 1x4 mod. - portillon transp. - bornier terre Pragma - mini Schneider Electric - MIP21104T

Informations Générales

Gamme : Resi9 ;

Nom du produit : Resi9 MP ;

Type de produit : Boîtier ;

Type d’extensibilité : Boîtier modulaire ;

Installation : Encastré ;

Type de porte : Translucide ;

Couleur face avant : Blanc (RAL 9003) ;

Couleur porte : Translucide .

Capacité

Nombre de rangées : 1 ;

Nombre de modules (18 mm) par rangée : 4 ;

Nombre total de modules (18 mm) : 4 ;

Pas de 9 mm : 8 .

Dimensions

Largeur paroi : 126 mm ;

Largeur extérieure : 150 mm ;

Hauteur paroi : 228 mm ;

Hauteur extérieure : 252 mm ;

Profondeur paroi : 80 mm ;

Profondeur extérieure : 18 mm ;

Profondeur totale : 98 mm ;

Profondeur interne : 76 mm .

Caractéristiques Électriques

Courant assigné d’emploi [In] : 50 A ;

Type de rail : Rail asymétrique 35 mm ;

Type de châssis plein : Sans châssis plein .

Connexions & Borniers

Type de bornier : Terre ;

Nombre de borniers : 1 terre (vissé) avec 8 sortants ;

Départs du bornier répartiteur :

2 x (1 x 16 mm²) pour terre ;

2 x (1 x 6 mm²) pour terre ;

2 x (2 x 10 mm²) pour terre .

Matériaux

Partie arrière : Technoplastique ;

Porte : Technoplastique ;

Face avant : Technoplastique .

Entrée de Câbles

Type : Trous prédécoupés .
