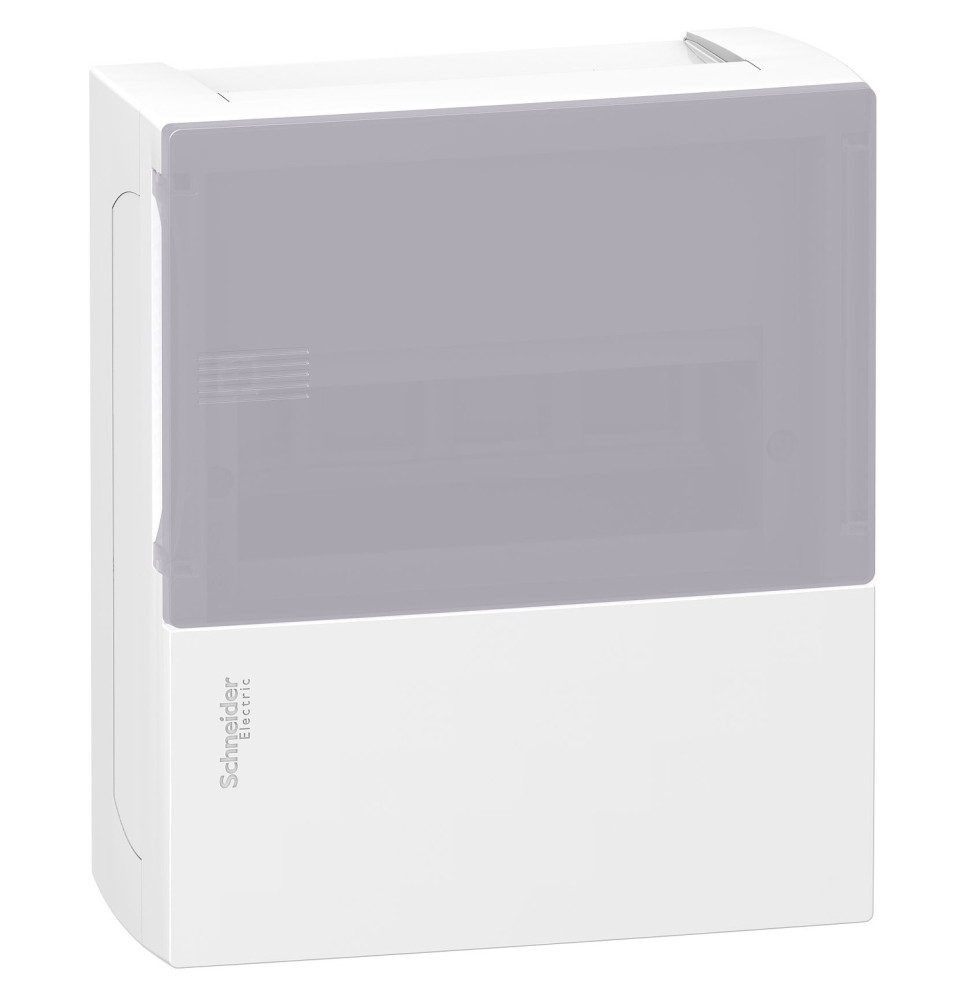

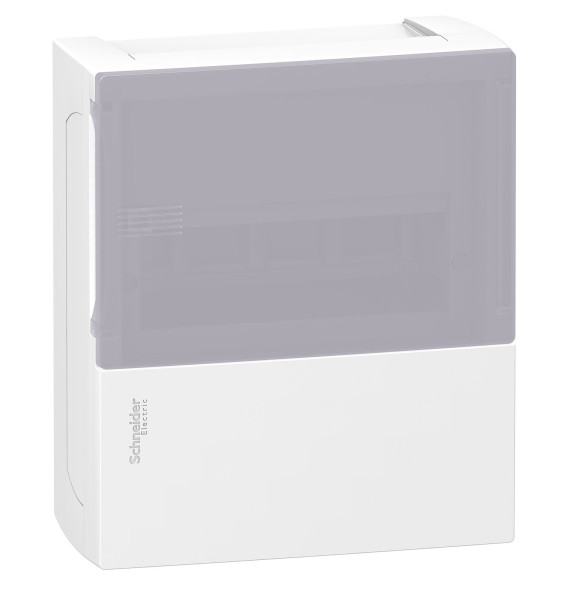

Caractéristiques principales

Gamme : Resi9 ;

Nom du produit : Resi9 MP ;

Type de produit : Boîtier ;

Type d’extensibilité : Boîtier modulaire ;

Installation : En saillie ;

Type de porte : Translucide ;

Couleur : Face avant blanc (RAL 9003) ; porte translucide ;

Matière : Technoplastique pour la partie arrière, la face avant et la porte.

Dimensions

Largeur extérieure : 196 mm ;

Hauteur extérieure : 198 mm ;

Profondeur extérieure : 101,5 mm ;

Profondeur interne : 80 mm.

Capacité

Nombre de rangées horizontales : 1 ;

Nombre de modules de 18 mm par rangée : 8 ;

Nombre total de modules de 18 mm : 8 ;

Pas de 9 mm : 16.

Caractéristiques électriques

Courant assigné d’emploi (In) : 63 A ;

Type de rail : Asymétrique 35 mm ;

Type de châssis plein : Sans châssis plein.

Bornier et raccordement

Type de bornier : Terre (vissé) ;

Nombre de borniers : 1 bornier terre avec 8 sorties ;

Départs du bornier : 1 x 16 mm² ; 3 x 6 mm² ; 4 x 10 mm².

Entrées de câble

1 collerette de gaine électrique ;

1 collerette nue.
