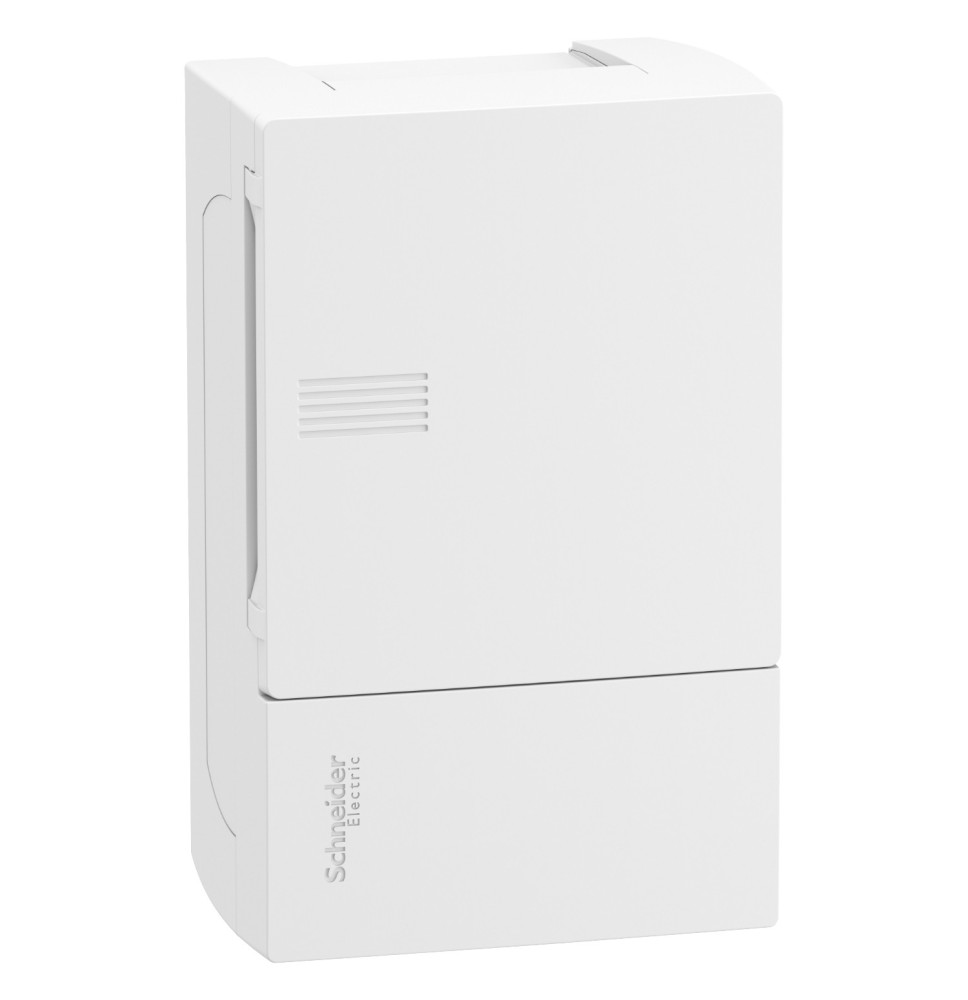

🔧 Caractéristiques principales

Gamme : Resi9 ;

Nom du produit : Resi9 MP ;

Type de produit : Boîtier ;

Type d’extensibilité : Boîtier modulaire ;

Installation : En saillie ;

Type de porte : Opaque ;

Couleur : Porte blanc (RAL 9003) ; face avant blanc (RAL 9003) ;

Matière : Technoplastique (partie arrière, porte, face avant).

📐 Dimensions

Largeur extérieure : 124 mm ;

Hauteur extérieure : 198 mm ;

Profondeur extérieure : 95 mm ;

Profondeur interne : 74 mm.

⚙️ Capacité

Nombre de rangées horizontales : 1 ;

Nombre de modules 18 mm par rangée : 4 ;

Nombre total de modules 18 mm : 4 ;

Pas de 9 mm : 8.

⚡ Caractéristiques électriques

Courant assigné d'emploi [In] : 50 A ;

Type de rail : Rail asymétrique 35 mm ;

Type de châssis plein : Sans châssis plein.

🔌 Bornier & raccordement

Type de bornier : Terre (vissé) ;

Nombre de borniers : 1 terre avec 4 sorties ;

Départs du bornier terre :

• 1 x 16 mm² ;
• 1 x 6 mm² ;
• 2 x 10 mm².

🧰 Autres détails

Entrées de câble :

• 1 collerette pour gaine électrique ;
• 1 collerette nue.
