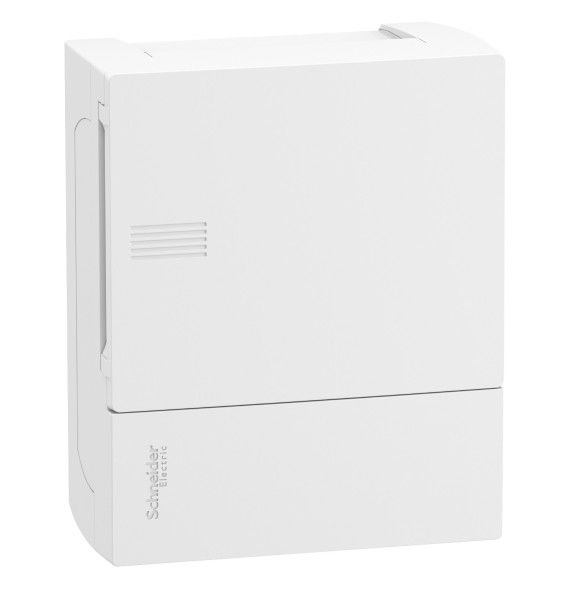

Coffret en saillie - 1x6 mod. - portillon opaq blanc - born. terre Pragma - mini Schneider Electric - MIP11106

Caractéristiques principales

Gamme : Resi9 ;

Nom du produit : Resi9 MP ;

Type de produit : Boîtier ;

Type d’extensibilité : Boîtier modulaire ;

Installation : En saillie ;

Type de porte : Opaque ;

Couleur : Porte blanc (RAL 9003) ; face avant blanc (RAL 9003) ;

Matière : Technoplastique (partie arrière, porte, face avant).

Dimensions

Largeur extérieure : 160 mm ;

Hauteur extérieure : 198 mm ;

Profondeur extérieure : 95 mm ;

Profondeur interne : 74 mm.

Capacité

Nombre de rangées horizontales : 1 ;

Nombre de modules 18 mm par rangée : 6 ;

Nombre total de modules 18 mm : 6 ;

Pas de 9 mm : 12.

Caractéristiques électriques

Courant assigné d'emploi [In] : 63 A ;

Type de rail : Rail asymétrique 35 mm ;

Type de châssis plein : Sans châssis plein.

Bornier & raccordement

Type de bornier : Terre (vissé) ;

Nombre de borniers : 1 terre avec 4 sorties ;

Départs du bornier terre :

• 1 x 16 mm² ;
• 1 x 6 mm² ;
• 2 x 10 mm².

Entrées de câble

1 collerette nue ;

1 collerette de gaine électrique.

Environnement & conformité

Normes : CEI 60670-1 ; CEI 60670-24 ;

Labels qualité : IMQ ;

Tenue au feu :

• Partie arrière : 750 °C ;
• Porte : 650 °C ;
• Face avant : 750 °C ;

Indice de protection : IP40 ;

Résistance aux chocs : IK07 ;

Température de fonctionnement : -25 à +60 °C.
