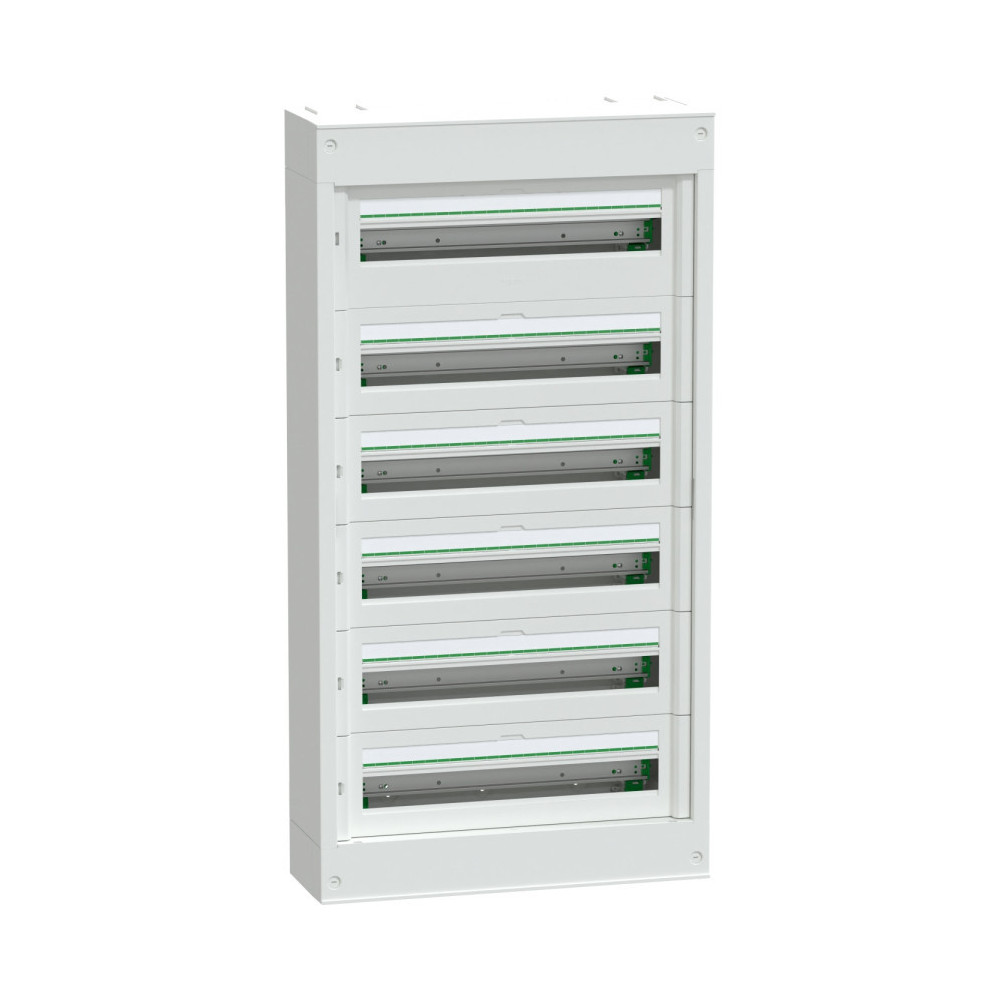

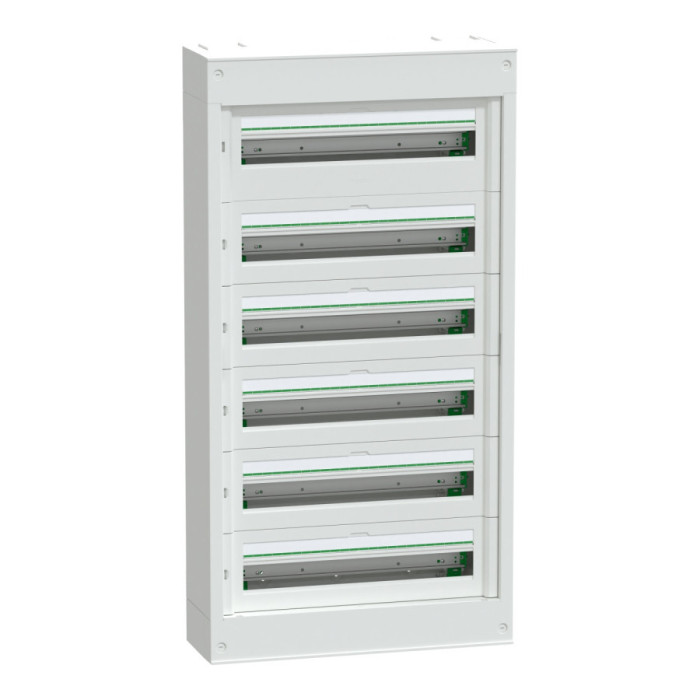

Coffret saillie plastique & métal 6 rangées 24 modules PrismaSeT S Schneider Electric - LVSST624

Caractéristiques techniques

• Gamme : PrismaSeT

• Type de produit : Coffret de répartition mural en saillie

• Nombre de rangées : 6

• Modules par rangée : 24 (soit 144 modules au total)

• Tension d’isolement (Ui) : 400 V

• Courant assigné (In) : 160 A

• Classe d’isolation : Classe II

• Type de rail : DIN symétrique, amovible et rotatif à 180° (entraxe 150 / 175 mm)

• Degré de protection : IP30 sans porte / IP41 avec porte

• Tenue aux chocs : IK08 sans porte / IK09 avec porte

• Matériaux :

  • Enveloppe : Métal

  • Plastron : Technoplastique

• Couleur : Blanc (RAL 9003)

• Dimensions (L x H x P) : 570 × 1108 × 191 mm

• Poids net : 20,35 kg

• Température de fonctionnement : -25 à +60 °C

• Normes : CEI 61439-1, CEI 61439-2, CEI 61439-3, CEI 60670-1, CEI 60670-24

Équipements fournis

• 6 rails DIN déclipables

• 1 bornier de terre (72 départs : 9 x 25 mm² + 63 x 4 mm²)

• 6 protège-étiquettes

• 4 serre-câbles

• 6 plastrons modulaires

• 6 plastrons d’obturation

• Accessoires de montage inclus

Applications

Le coffret PrismaSeT S LVSST624 est idéal pour :

• Les installations résidentielles (habitations, immeubles, logements collectifs).

• Les bâtiments tertiaires légers : bureaux, magasins, ateliers, écoles, etc.

• Les tableaux de distribution principale ou secondaire jusqu’à 160 A.

• Les projets de rénovation nécessitant flexibilité et fiabilité.

Avantages

• Installation rapide et flexible : rails DIN démontables sans outil, faces amovibles, espace optimisé pour appareillages NSXm.

• Compatibilité totale : avec les appareillages modulaires Schneider et systèmes VDIS 160A.

• Conception robuste et esthétique : structure métallique et finitions blanches RAL 9003 pour un rendu professionnel.

• Protection garantie : conforme aux normes internationales CEI et offrant une résistance mécanique et électrique élevée.

• Solution évolutive : possibilité d’ajouter des portes pleines ou transparentes, unités fonctionnelles, modules embrochables (XE).

Contenu du colis

• Coffret complet PrismaSeT S LVSST624

• Accessoires de montage et d’obturation

• Bornier et rails DIN inclus

• Emballage unitaire (Réf. PCE – 1 unité)
