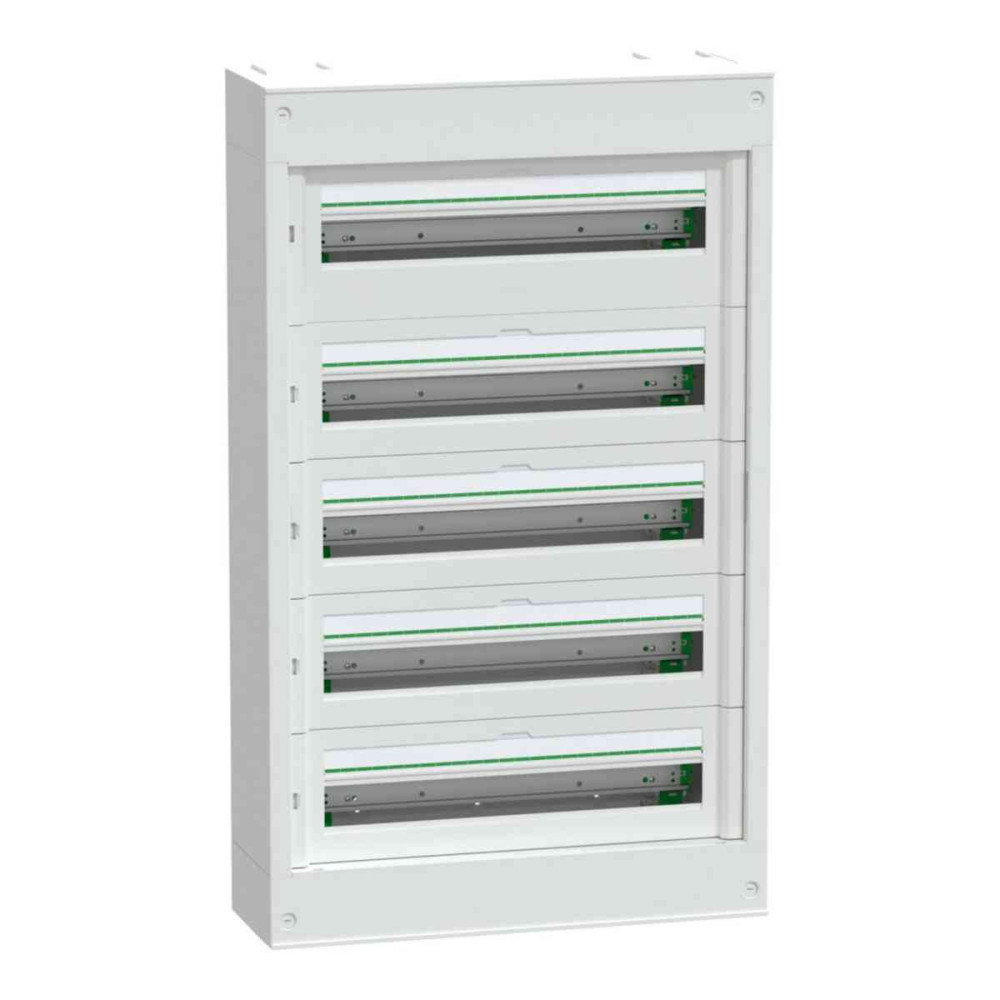

Coffret saillie plastique & métal 5 rangées 24 modules PrismaSeT S Schneider Electric - LVSST524

Caractéristiques techniques

• Gamme : PrismaSeT

• Type de produit : Coffret de répartition mural

• Installation : En saillie

• Nombre de rangées : 5

• Modules par rangée : 24 (soit 120 modules au total)

• Classe d’isolation : Classe II

• Tension d’isolement (Ui) : 400 V

• Courant assigné (In) : 160 A

• Puissance dissipée : 136 W

• Type de rail : DIN symétrique amovible (rotation possible à 180° pour entraxe 150/175 mm)

• Degré de protection : IP30 sans porte / IP41 avec porte

• Tenue aux chocs : IK08 sans porte / IK09 avec porte

• Matériaux :

  • Enveloppe : Métal

  • Plastron : Technoplastique

• Couleur : Blanc (RAL 9003)

• Dimensions (L x H x P) : 570 × 958 × 191 mm

• Poids net : 17,84 kg

• Température de fonctionnement : -25 à +60 °C

• Normes : CEI 61439-1, CEI 61439-2, CEI 61439-3, CEI 60670-1, CEI 60670-24

Équipements fournis

• 5 rails DIN déclipables

• 1 bornier de terre (72 départs : 9 x 25 mm² + 63 x 4 mm²)

• 5 protège-étiquettes

• 3 serre-câbles

• 5 plastrons modulaires

• 5 plastrons d’obturation

• Accessoires de montage inclus

Applications

Le coffret PrismaSeT S LVSST524 est adapté pour :

• Les installations électriques résidentielles (maisons, immeubles, logements collectifs).

• Les bâtiments tertiaires : bureaux, magasins, ateliers, écoles, etc.

• Les tableaux de distribution principale ou secondaire jusqu’à 160 A.

• Les projets de rénovation nécessitant un coffret flexible, robuste et esthétique.

Avantages

• Installation rapide et simplifiée : rails DIN démontables sans outils, faces amovibles, grande accessibilité au câblage.

• Compatibilité universelle : compatible avec tous les appareillages modulaires Schneider Electric et le système VDIS 160A.

• Ergonomie optimale : espace élargi sur la première rangée pour intégration du NSXm.

• Esthétique et durabilité : conception métal/plastique blanche RAL 9003 pour s’adapter à tous les environnements.

• Évolutivité : possibilité d’ajouter des portes pleines, transparentes ou des unités fonctionnelles selon les besoins.

Contenu du colis

• Coffret complet PrismaSeT S LVSST524

• Bornier, rails DIN, plastrons et accessoires inclus

• Emballage unitaire (Réf. PCE – 1 unité)
