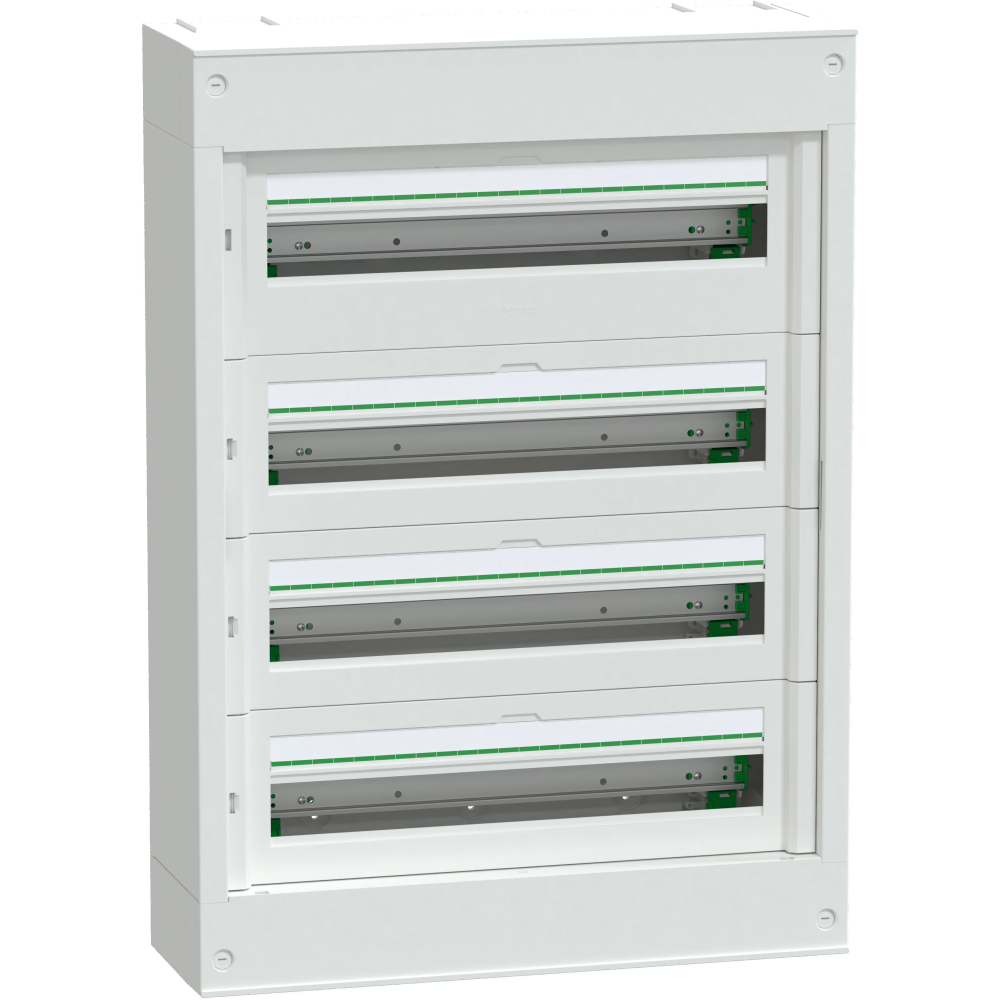

Coffret saillie plastique & métal 4 rangées 24 modules PrismaSeT S Schneider Electric - LVSST424

Caractéristiques techniques

• Référence : LVSST424

• Gamme : PrismaSeT S

• Type de coffret : Coffret mural en saillie

• Nombre de rangées : 4

• Modules par rangée : 24 (soit 96 modules au total)

• Courant assigné d’emploi (In) : 160 A

• Tension d’isolement (Ui) : 400 V

• Degré de protection : IP30 sans porte / IP41 avec porte

• Résistance aux chocs : IK08 sans porte / IK09 avec porte

• Classe d’isolation : Classe II

• Température de fonctionnement : -25 à +60 °C

• Matériaux :

  • Enveloppe : métal peint blanc (RAL 9003)

  • Plastron : techno-plastique blanc (RAL 9003)

• Dimensions (L x H x P) : 570 x 808 x 191 mm

• Poids net : 15,11 kg

• Normes : CEI 61439-1, CEI 61439-2, CEI 61439-3, CEI 60670-1, CEI 60670-24

Éléments fournis :
1 bornier (48 départs – 6x25 mm² + 42x4 mm²),
4 rails DIN démontables,
4 plastrons modulaires,
4 plastrons d’obturation,
4 protège-étiquettes,
2 serre-câbles.

Applications

Le coffret PrismaSeT S LVSST424 est idéal pour :

• Les installations résidentielles et tertiaires jusqu’à 160 A.

• Les tableaux de distribution principale ou secondaire.

• Les projets neufs ou de rénovation électrique.

• Les installations modulaires Schneider : disjoncteurs, interrupteurs différentiels, contacteurs, etc.

Avantages

• Ergonomie améliorée : conception optimisée pour les installateurs avec rails DIN démontables sans outils et orientation ajustable.

• Flexibilité d’intégration : compatible avec les produits embrochables (XE), le système VDIS et les disjoncteurs NSXm.

• Installation rapide et sûre : bornier intégré, plastrons modulaires, options de verrouillage disponibles.

• Design soigné et robuste : finition blanche épurée (RAL 9003), tenue mécanique et thermique conforme aux plus hautes exigences.

• Solution évolutive : possibilité d’ajouter portes pleines ou transparentes et unités fonctionnelles complémentaires.
