Description générale :

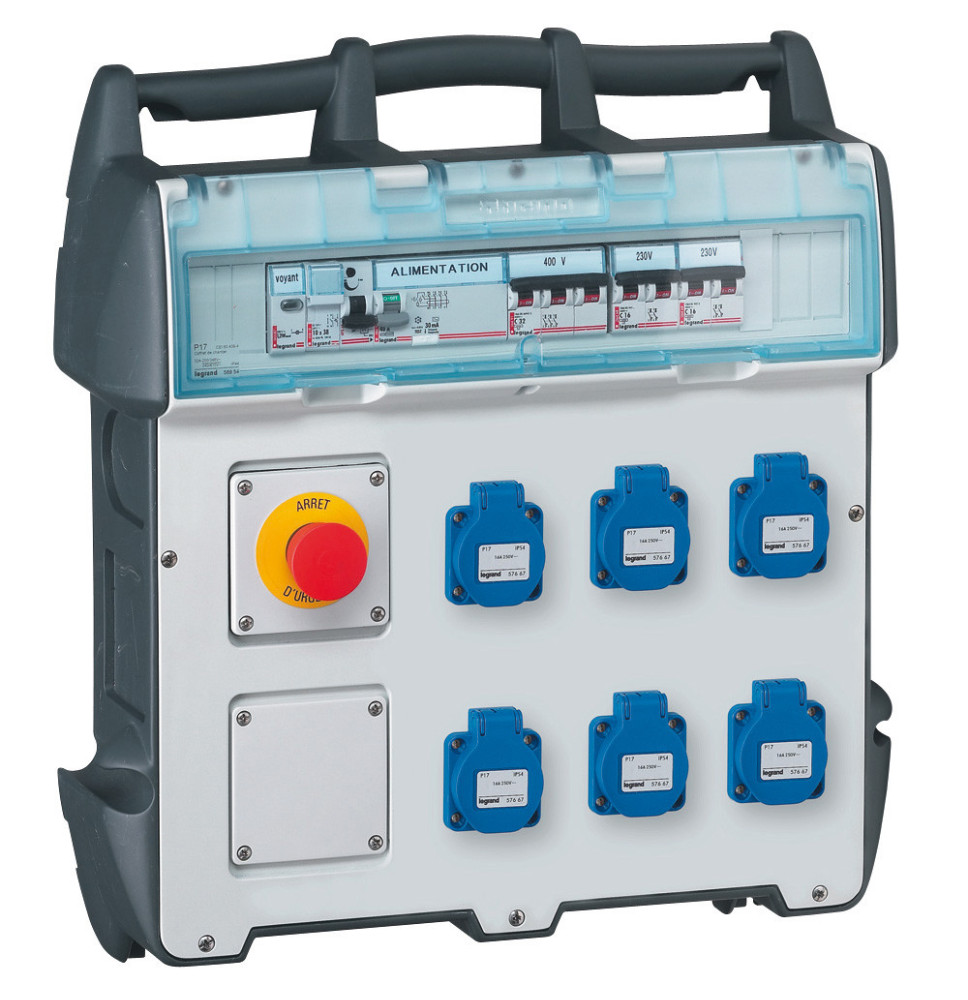

Type de produit : Coffret d’étage pré-équipé ;
Indice de protection : IP44 ;
Indice de résistance aux chocs : IK09 ;
Tension maximale : 400V~ ;
Intensité maximale : 16A ;
Puissance maximale : 11 kVA ;
Conformité : IEC 61439-4 ; NF C 15-100 ou CEI 60364.
.
Composition :
Prises :
- 6 prises à brochage domestique ;
- 1 plaque d'obturation pour ajout d’une prise.
Protections :
- 1 interrupteur différentiel 3P+N - 40A - 30mA ;
- 3 disjoncteurs 2P - 16A - Icc 10kA.
Éléments de sécurité :
- Coupure d'urgence sur bobine à émission de tension (ET) ;
- Voyant de présence tension ;
- Bornier de raccordement pour repiquage.
Livré avec :
.
Caractéristiques techniques :
Matériaux :
- Corps : ABS ;
- Fenêtre : Polycarbonate.
Dimensions :
- Hauteur : 479,6 mm ;
- Largeur : 431 mm.
Entrées de câbles :
Pré-marquage pour :
• 2 entrées de câbles (max M32) en dessous ;
• 1 entrée de chaque côté du coffret.
Possibilités d’ajout :
- 1 prise P17 à brochage domestique supplémentaire sur chaque côté du coffret.
Température d’utilisation :
Recharge véhicules électriques : Non adapté.
Verrouillage :
- Possibilité d’ajouter un cadenas réf. 406313 ;
- Fenêtre remplaçable (pièce détachée sur demande).
.
Fixations possibles :
Fixation murale sans ouverture préalable (par l’extérieur) ;
Sur châssis réf. 057743 ;
Montage sur poteau avec kits réf. 036446, 036447, 036448, 036449.
.
Utilisation mobile :
Poignée intégrée ;
Coffret polyvalent pour alimentation électrique provisoire sur :
• Chantiers ;
• Événements ;
• Foires.
.
Recommandations / restrictions d’usage :
Conditions climatiques :
Température d’utilisation : -25°C à +40°C.
Fenêtre :
Remplaçable (pièce détachée sur demande) ;
Verrouillable avec cadenas réf. 406313.
Usage interdit :
Non adapté à la recharge des véhicules électriques.
.
Informations sur la gamme P17 :
Matériau : Polyamide 6 éco-conçu ;
Résistance : Aux agressions chimiques et mécaniques ;
Niveaux d’étanchéité disponibles : IP44 ; IP66/67.
Types de produits disponibles :
- Prises saillie ;
- Fiches et prises mobiles ;
- Fiches de tableau ;
- Fiches inclinées.
Supports de fixation :
Boîtes d'encastrement maçonnerie ;
Coffrets de prises à équiper (plastrons pleins ou pré-percés).
Types de coffrets :
Corps de métier ;
Étages ;
Distribution ;
Versions à équiper ou pré-équipées.
Mobilité :
Poignée intégrée sur coffrets corps de métier et d’étage.
.
