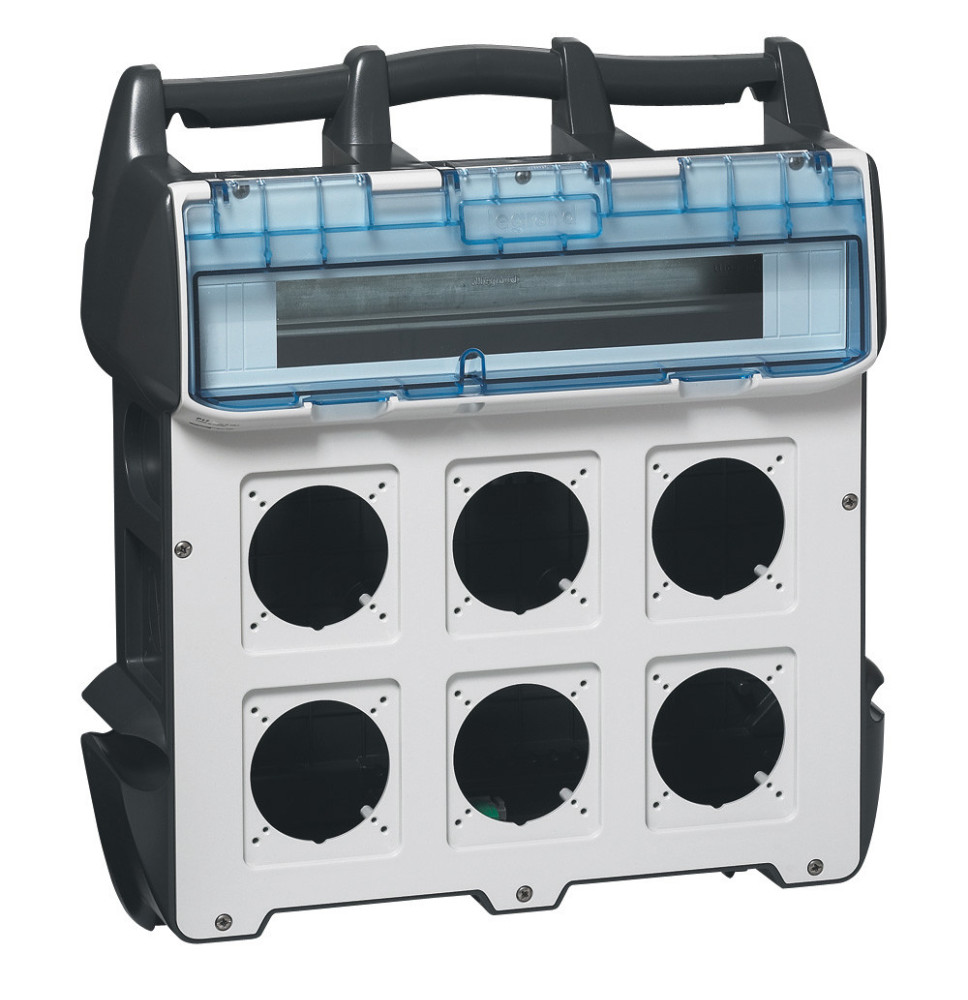

Coffret de chantier P17 IP44 IK09 40A à équiper - 400V~ maximum - peut recevoir jusqu'à 6 prises legrand - 058957

Description générale :

Type de produit : Coffret d’étage à équiper ;

Indice de protection : IP44 (IP66 si équipé de prises/obturateurs IP66) ;

Indice de résistance aux chocs : IK09 ;

Tension maximale : 400V~ ;

Intensité maximale : 40A ;

Conformité : Normes IEC 61439-4 ; NF C 15-100 ou CEI 60364.

.

Equipements inclus :

Plastron recevant jusqu’à 6 prises :

• Prises P17 à brochage domestique (réf. 057671) ;
• Prises P17 IEC 16A/32A BT à entraxes unifiés ;
• Plaque avec bouton arrêt d’urgence (réf. 057740) ou coupure d’urgence (réf. 057745) ;
• 1 adaptateur pour modules Mosaic (réf. 053948, hors saillie particulière).

Autres équipements fournis :

• Bornier IP2X pour conducteur de protection ;
• 9 obturateurs modulaires ;
• Presse-étoupe M32 ;
• 3 plaques obturatrices ;
• Coupure d'urgence par bobine à émission de tension (ET) ;
• Voyant de présence tension ;
• Bornier de raccordement pour repiquage.

.

Caractéristiques techniques :

Matière :

• Corps : ABS ;
• Fenêtre : Polycarbonate.

Dimensions :

• Hauteur : 479,6 mm ;
• Largeur : 431 mm.

Plages de température :

• Utilisation : -25°C à +40°C ;
• Sans halogène : Non précisé.

Adaptabilité :

• IP66 possible selon équipements installés ;
• Non adapté à la recharge de véhicules électriques.

.

Pré-équipements & possibilités d’extension :

Pré-marquage pour ajout de :

• 2 entrées de câbles max. M32 en dessous du coffret ;
• 1 entrée de câble de chaque côté du coffret ;
• 1 prise P17 domestique supplémentaire de chaque côté du coffret.

Accessoires compatibles :

• Cadenas (réf. 406313) pour verrouillage de la fenêtre ;
• Fenêtre remplaçable (pièce détachée sur demande).

.

Installation :

Fixations :

• Fixation murale sans ouverture préalable ;
• Fixation par l’extérieur du coffret ;
• Fixation sur châssis (réf. 057743) ;
• Montage sur poteau avec kits : réf. 036446, 036447, 036448, 036449.

.

Utilisation :

• Coffret mobile et polyvalent ;
• Poignée intégrée ;
• Idéal pour alimentations provisoires : chantiers, événements, foires, etc.

.

Informations sur la gamme P17 :

Matériau : Polyamide 6 éco-conçu ;

Résistance : Bonne tenue aux agents chimiques ;

Niveaux d’étanchéité : IP44 ; IP66/67 ;

Disponibilités :

• Prises saillie ;
• Prises/fiches mobiles ;
• Fiches de tableau ;
• Fiches inclinées ;
• Boîtes d’encastrement pour maçonnerie ;
• Coffrets pré-équipés mono/multiprises ;
• Accessoires de coffrets mobiles.

Types de coffrets P17 :

• Coffrets corps de métier ;
• Coffrets d’étage ;
• Coffrets de distribution ;
• Versions à équiper ou pré-équipées.

Mobilité : Poignée intégrée pour modèles d’étage et corps de métier.

.
