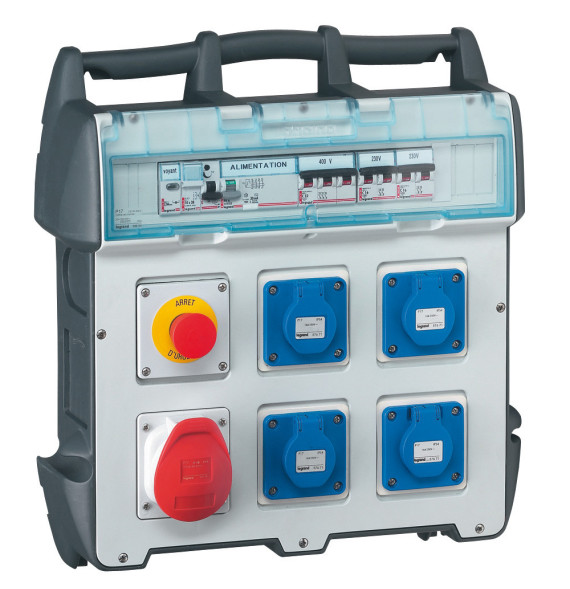

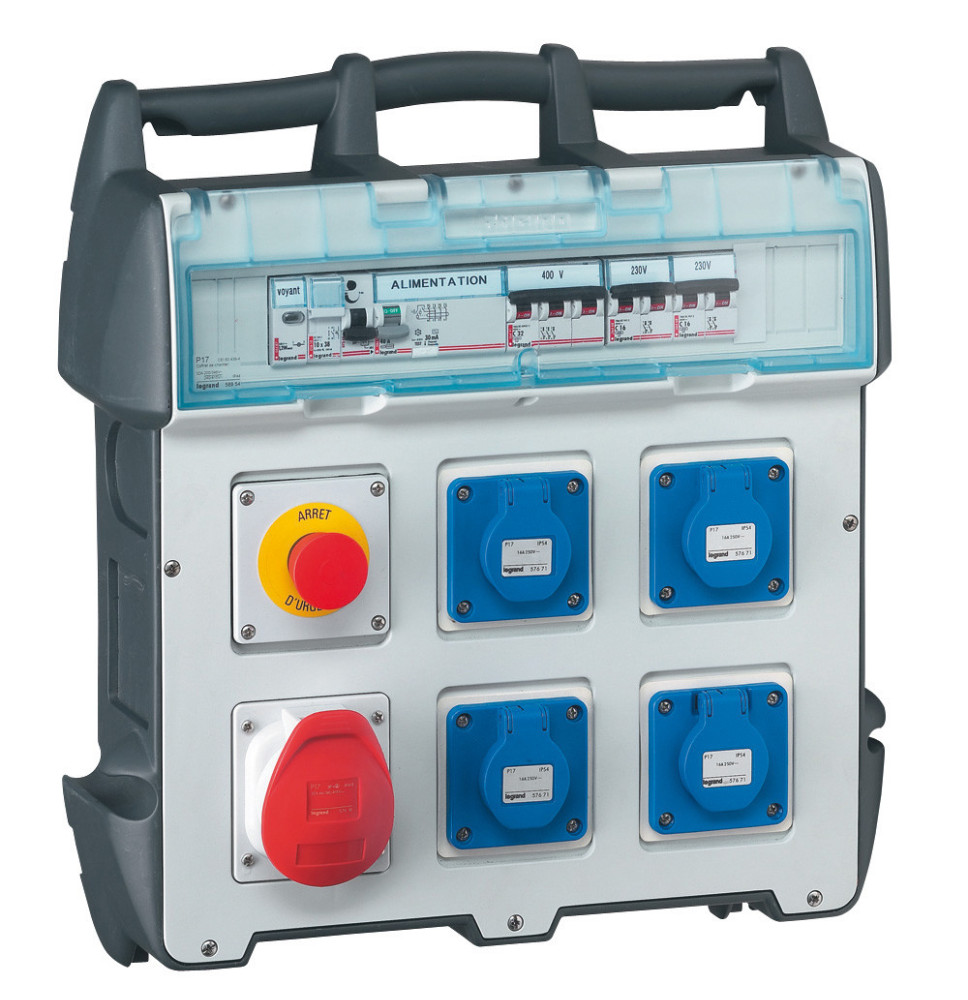

Coffret de chantier P17 IP44 IK09 40A - 400V - 4 prises brochage domestique, 1 prise 32A 3P+T et protections Legrand - 058953

Description générale :

Type de produit : Coffret d’étage pré-équipé ;

Indice de protection : IP44 ;

Indice de résistance aux chocs : IK09 ;

Tension maximale : 400V~ ;

Intensité maximale : 40A ;

Puissance maximale : 27 kVA ;

Conformité : IEC 61439-4 ; NF C 15-100 ou CEI 60364.

.

Composition :

Prises :

4 prises à brochage domestique ;

1 prise 32A - 3P+T - 380/415V~.

Protections :

1 disjoncteur différentiel 3P+N - 63A - 30mA ;

2 disjoncteurs 2P - 16A - Icc 10kA ;

1 disjoncteur 3P - 32A - Icc 10kA.

Sécurité :

Coupure d'urgence sur bobine à émission de tension (ET) ;

Voyant de présence tension ;

Bornier de raccordement pour repiquage.

Livré avec :

1 presse-étoupe M32.

.

Caractéristiques techniques :

Matière :

• Corps : ABS ;
• Fenêtre : Polycarbonate.

Dimensions :

• Hauteur : 479,6 mm ;
• Largeur : 431 mm.

Entrées de câbles :

Pré-marquage pour :

 • 2 entrées de câbles (max M32) en dessous ;

 • 1 entrée sur chaque côté du coffret.

Possibilités d'ajout :

• 1 prise P17 à brochage domestique supplémentaire de chaque côté du coffret.

Température d'utilisation :

• De -25°C à +40°C.

Recharge véhicules électriques : Non adapté.

Fenêtre : Remplaçable (pièce détachée sur demande).

Verrouillage possible : Cadenas réf. 406313.

.

Fixations :

Fixation murale sans ouverture préalable (fixation par l’extérieur) ;

Montage sur châssis réf. 057743 ;

Montage sur poteau avec kits réf. 036446, 036447, 036448, 036449.

.

Utilisation :

Coffret mobile et polyvalent ;

Poignée intégrée ;

Alimentation électrique provisoire pour :

 • Chantiers ;

 • Évènements ;

 • Foires.

.

Recommandations / restrictions d’usage :

Conditions climatiques :

Température de fonctionnement : -25°C à +40°C ;

Sécurité :

Fenêtre remplaçable (pièce détachée sur demande) ;

Non adapté à la recharge de véhicules électriques.

.

Informations sur la gamme P17 :

Matériau : Polyamide 6 éco-conçu ;

Résistance : Aux agents chimiques et agressions mécaniques ;

Niveaux d’étanchéité disponibles : IP44 ; IP66/67.

Types de prises disponibles :

• Prises saillie ;
• Fiches et prises mobiles ;
• Fiches de tableau ;
• Fiches inclinées.
• Fixation sur supports :
• Boîtes d'encastrement maçonnerie ;
• Coffrets de prises à équiper (plastrons pleins ou pré-percés).

Types de coffrets :

Corps de métier ;

Étages ;

Distribution ;

Versions à équiper ou pré-équipées.

Mobilité :

Poignée intégrée sur coffrets d’étage et corps de métier.

.
