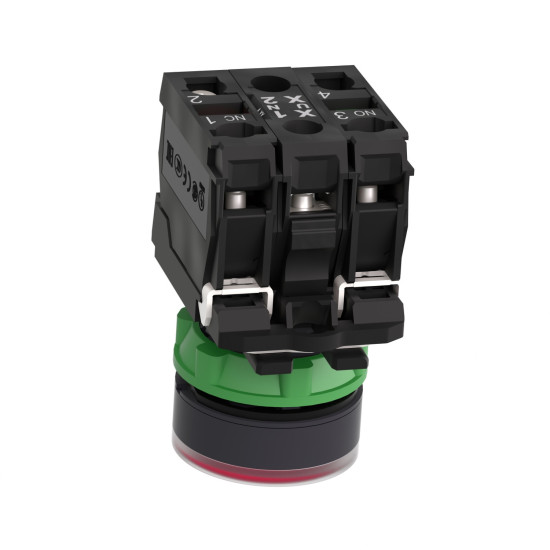

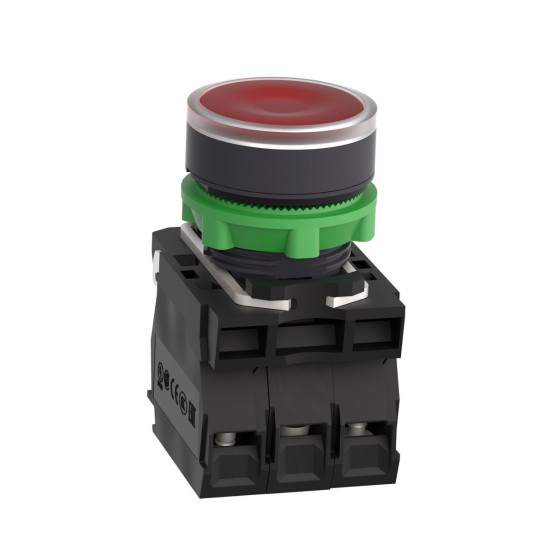

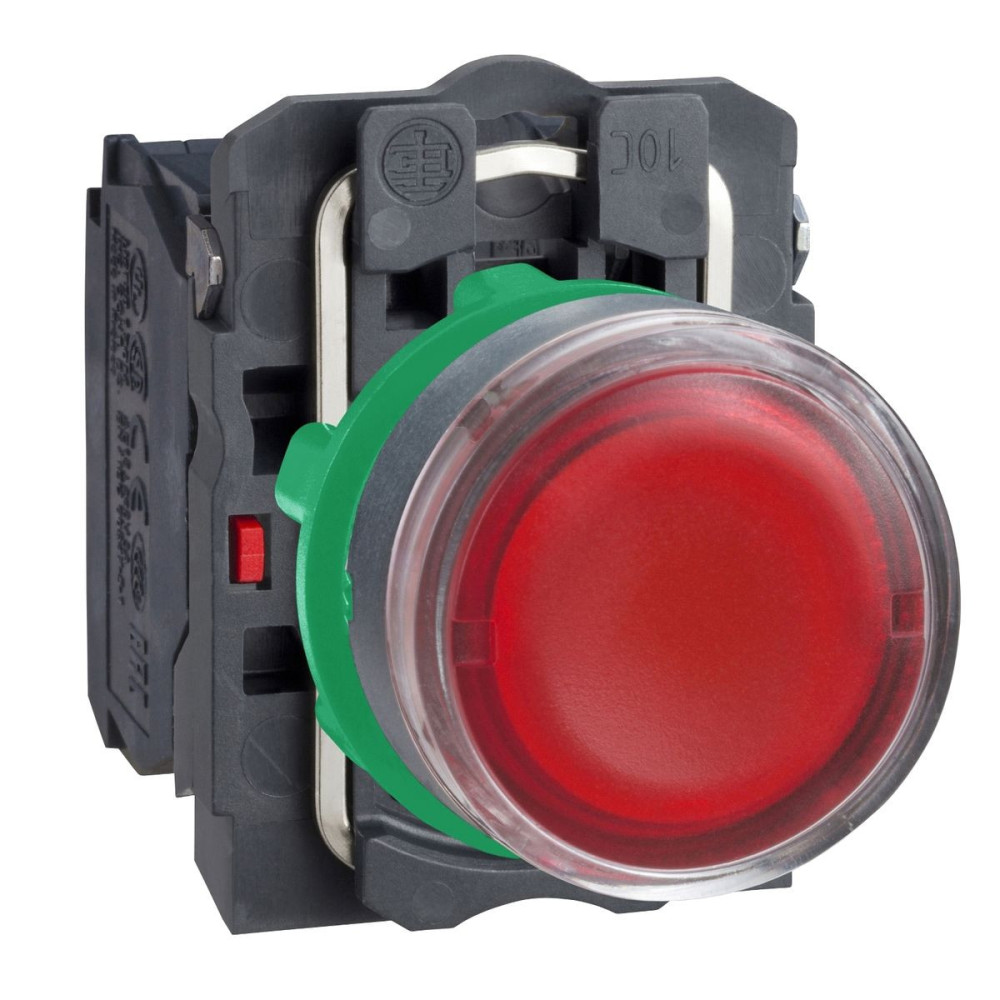

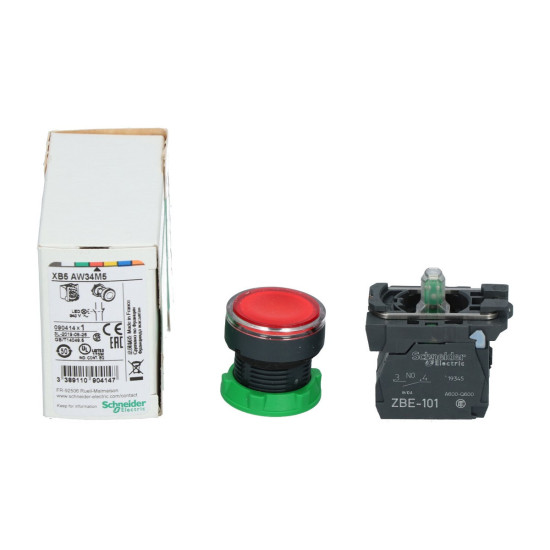

Ce bouton-poussoir lumineux Harmony XB5 est conçu pour les commandes industrielles exigeantes. Il utilise une LED intégrée universelle offrant une forte luminosité et une longue durée de vie. Il se monte sur un trou standard de 22 mm et se raccorde facilement via bornes à vis. Sa tête rouge affleurante permet une identification visuelle rapide. Il est équipé de contacts 1NO+1NF à coupure lente, adaptés aux circuits de commande. Il résiste aux environnements sévères grâce à ses protections IP66, IP67, IP69 et IP69K. Sa robustesse mécanique lui permet d’atteindre jusqu’à 10 millions de cycles. Il supporte une tension d’alimentation de 230 à 240 V AC. Il est conforme aux normes internationales CEI, UL, CSA et JIS.
Bloc DEL universel pour toutes les couleurs ; Intensité et luminosité améliorées ; Montage et démontage rapides ; Robustesse pour environnements difficiles ; Large choix de blocs de contacts (courant faible ; standard) ; Types de connexion : pince à vis ; connecteur ; connecteur Faston ; borne à ressort ; carte de circuit imprimé.
Présentation du produit :
Bouton-poussoir lumineux pour commande de machines ; Montage dans découpe Ø 22 mm ; Raccordement via bornes à vis-étrier ; Identification facile grâce à la LED brillante ; Résistance aux chocs, poussière, eau, vibrations ; Protection IP66 ; IP67 ; IP69 ; IP69K.
Spécifications principales :
Gamme de produit : Harmony XB5 ; Type d’équipement : Bouton-poussoir lumineux ; Nom de l’appareil : XB5 ; Collerette : plastique gris foncé ; Embase : plastique ; Type de tête : standard ; Diamètre de fixation : 22,5 mm ; Forme de tête : ronde ; Commande : rappel à ressort ; Profil : rouge affleurant, sans marquage.
Fonctionnement et contacts :
Lentille lisse ; Contacts : 1 NO + 1 NF ; Type : coupure lente ; Raccordement : bornes à vis-étrier ; Source lumineuse : LED universelle ; Culot : DEL intégrée ; Tension d’alimentation : 230…240 V AC ; Couleur : rouge.
Dimensions :
Hauteur : 42 mm ; Largeur : 30 mm ; Profondeur : 57 mm ; Poids net : 0,056 kg.
Performances mécaniques :
Ouverture positive : oui ; Courses : 1,5 mm (NF) ; 2,6 mm (NO) ; 4,3 mm (totale) ; Forces : 3,5 N (NF) ; 3,8 N ; Durée de vie mécanique : 10 000 000 cycles.
Caractéristiques électriques :
Courant thermique Ith : 10 A ; Tension d’isolement Ui : 600 V ; Tenue impulsionnelle Uimp : 6 kV ; Courants d’emploi : 3 A à 240 V AC-15 ; 6 A à 120 V AC-15 ; Protection court-circuit : fusible 10 A gG ; Durée de vie électrique : 1 000 000 cycles.
Environnement :
Température de fonctionnement : -40…70°C ; Traitement de protection : TH ; Catégorie de surtension : Classe II ; Degrés IP : IP66 ; IP67 ; IP69 ; IP69K ; Degrés NEMA : 4X ; 13 ; Tenue aux chocs : IK05.
Normes et certifications :
Normes : CEI 60947-1 ; CEI 60947-5-1 ; UL 508 ; CSA ; JIS ; Certifications : UL listed ; CSA ; BV ; DNV ; Lloyds.
Ce bouton-poussoir fournit une commande simple et robuste aux machines et procédés. Il se monte facilement dans des découpes standard de 22 mm de diamètre et se raccorde à l’aide de simples bornes à vis-étriers. Sa structure schématique est clairement identifiable à distance grâce à des couleurs et des marquages clairs et permet de réduire au minimum les...
Matériau de la collerette : Plastique gris foncé
Type et composition des contacts : 2 NO
Information sur position de fonctionnement : 3 positions +/- 45°
Type de commande : Bouton maintenu
Montage et démontage rapides et faciles, robustesse pour résister aux environnements difficiles, différents types de connexion : pince à vis, connecteur, connecteur...

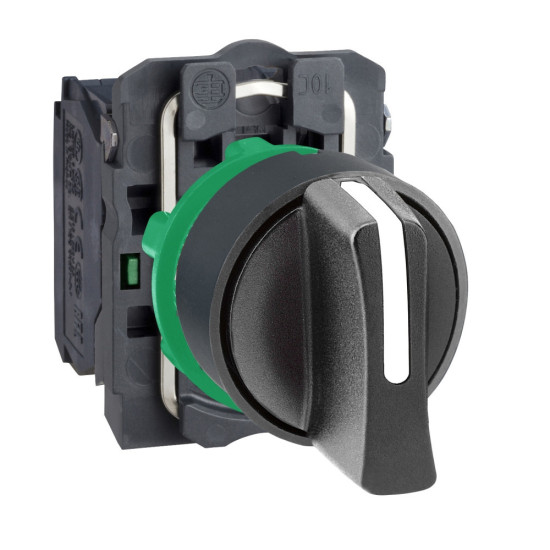

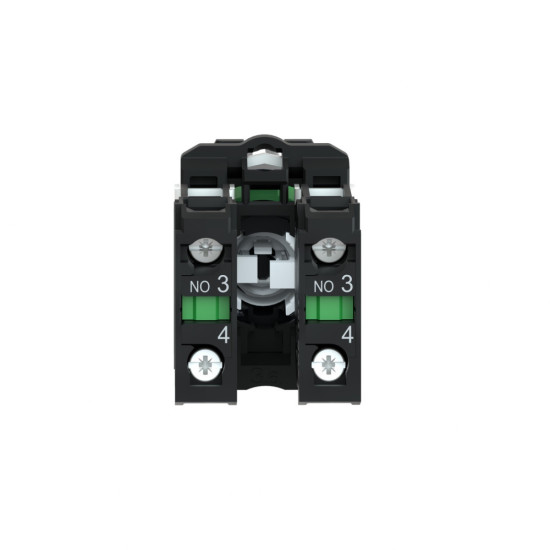

Gamme : Harmony XB5
Type de Produit : Bouton tournant manette
Diamètre de Montage : 22 mm (Ø22)
Nombre de Positions : 2 positions
Type de Commande : Fixe (stable)
Configuration des Contacts : 1 F (1 Contact Normalement Ouvert)
Couleur de l'Actionneur : Noir
Type de Raccordement : Bornes à vis-étrier
Indice de Protection : IP69
Résistance : Chocs,...

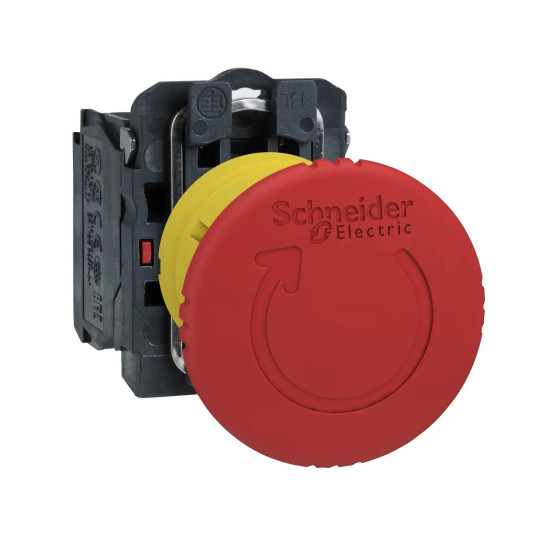

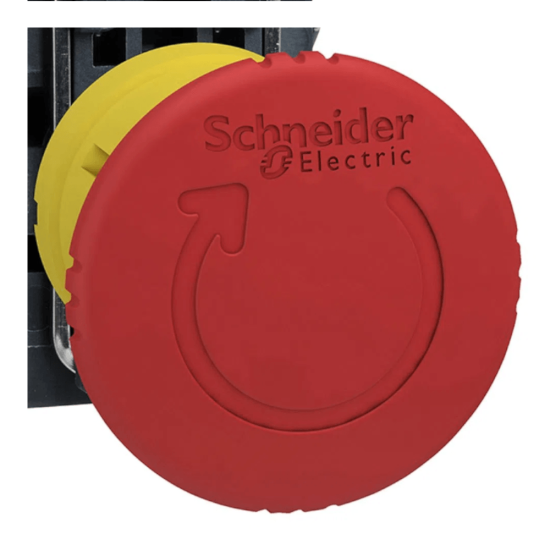

Ce bouton-poussoir d'arrêt d'urgence Harmony XB5 à tête champignon fonctionne avec un verrouillage mécanique, il faut tourner pour le déverrouiller. Il a une colerette en plastique et est livré avec bouton d'arrêt d'urgence rouge de diamètre 40 mm, non marqué. Il comporte 1 contact à rupture lente NF et un raccordement avec bornes à vis-étrier. Il se...

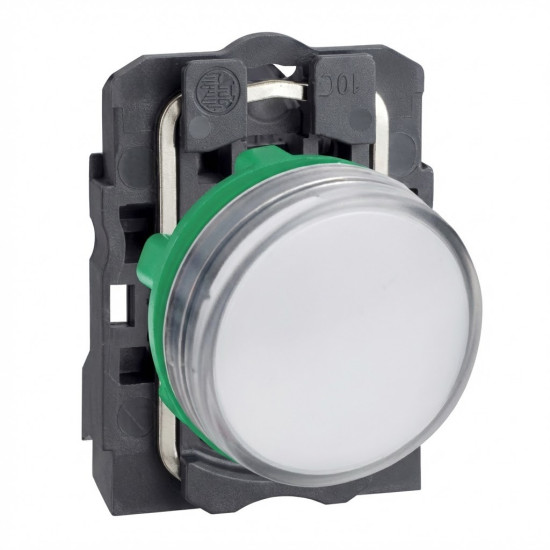

Produit : Voyant lumineux DEL monobloc
Gamme : Harmony XB5
Diamètre de Montage : Ø22 mm
Couleur de l'Indication : Blanc
Tension Nominale d'Alimentation : 230 V
Technologie d'Éclairage : DEL (Diode Électroluminescente)
Type de Raccordement : Bornes à vis-étriers
Degrés de Protection (IP) : IP66, IP67, IP69, IP69K
Résistance Milieu : Chocs, poussière, eau,...

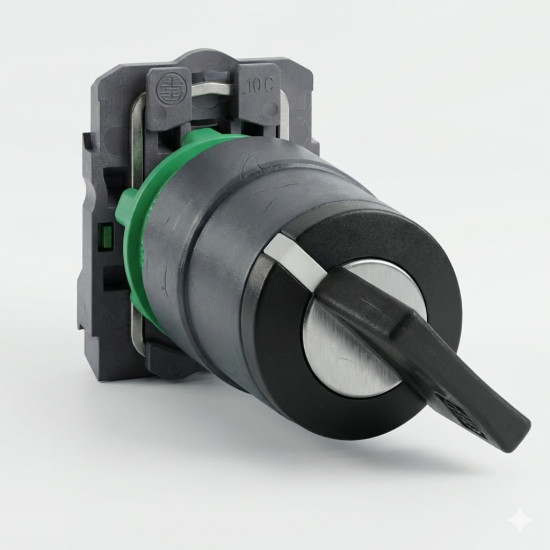

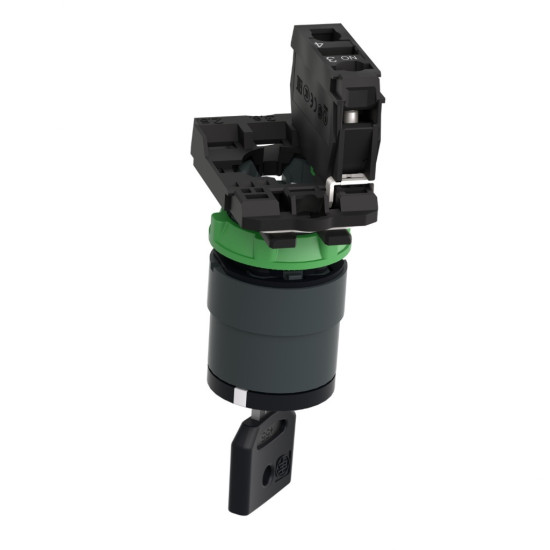

Série : Harmony XB5
Type de produit : Bouton à clé
Référence de la clé : 455
Diamètre de perçage : 22 mm
Nombre de positions : 2
Type de positions : Fixes
Retrait de la clé : Position Gauche (G)
Configuration des contacts : 1 F (1 Normalement Ouvert)
Raccordement : Bornes à vis-étriers
Degré de protection : IP69 (Résistance aux chocs, poussière, eau et...
Ce bouton-poussoir fournit une commande simple et robuste aux machines et procédés. Il se monte facilement dans des découpes standard de 22 mm de diamètre et se raccorde à l’aide de simples bornes à vis-étriers. Sa structure schématique est clairement identifiable à distance grâce à des couleurs et des marquages clairs et permet de réduire au minimum les...

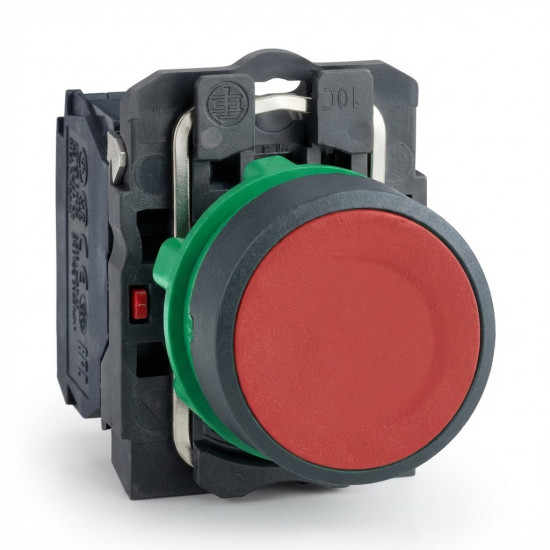

Gamme : Harmony XB5
Type de Produit : Bouton poussoir à impulsion (Momentané)
Diamètre de Montage : 22 mm
Couleur de l'Actionneur : Rouge
Configuration des Contacts : 1 NO (Normalement Ouvert)
Type de Raccordement : Bornes à vis-étriers
Indices de Protection (Durabilité) : IP66, IP67, IP69, IP69K (Résistance aux chocs, poussière et projections d’eau)

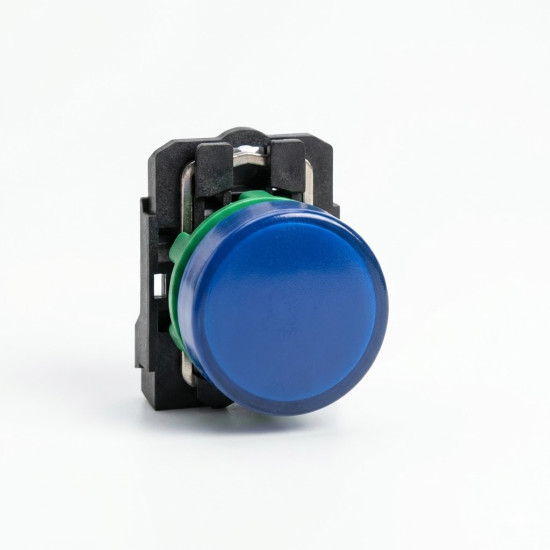

Modèle : Harmony XB5
Fonction : Voyant lumineux
Source Lumineuse : DEL
Couleur de Signalisation : Bleu
Tension Nominale : 230V
Diamètre de Montage : Ø22 mm
Type de Raccordement : Bornes à vis étrier
Résistance aux Fluides/Poussières : IP66, IP67
Résistance aux Lavages Haute Pression : IP69, IP69K

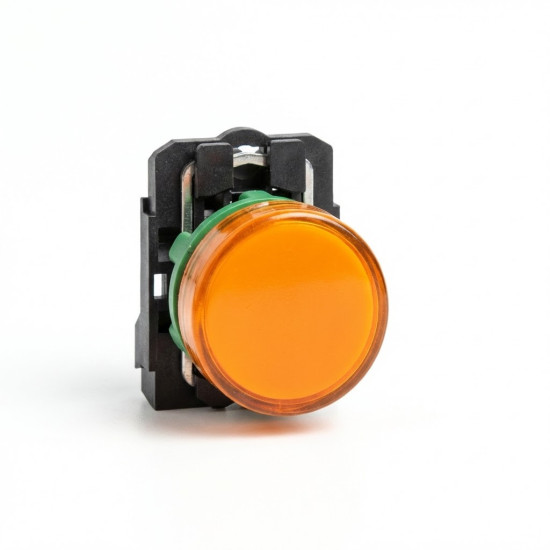

ype de Composant : Voyant lumineux à diode (DEL)
Couleur de Signalisation : Orange
Tension Nominale : 230V
Diamètre de Montage : Ø22 mm
Type de Raccordement : Bornes à vis-étriers
Indice de Protection (Poussière/Eau) : IP66, IP67, IP69 et IP69K
Résistance Environnementale : Chocs, poussière, eau, vibrations
Maintenance : Sans maintenance (DEL durable)

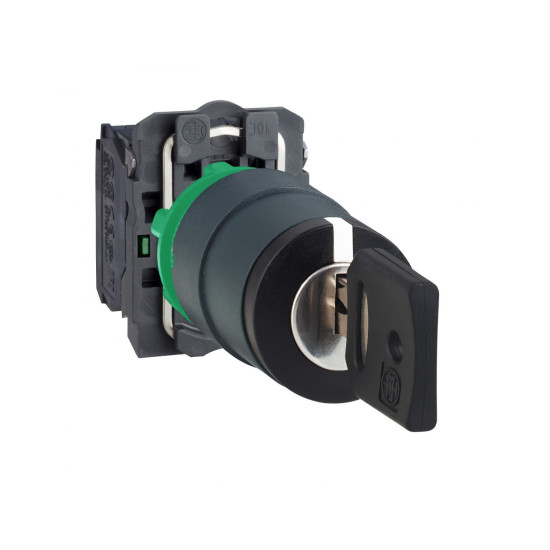

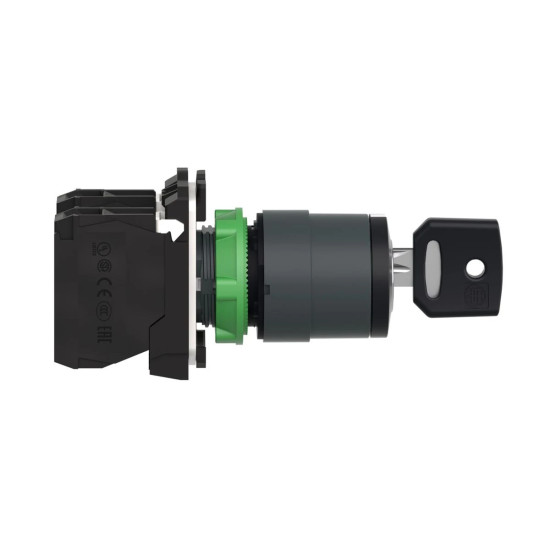

Le bouton à clé Harmony XB5 AG33 Ø22 mm est un sélecteur robuste avec 3 positions et verrouillage clé 455. Il dispose de 2 contacts NO à coupure lente et se raccorde via bornes à vis-étrier. Sa tête ronde et son profil de fonctionnement interrupteur à clé offrent un usage sûr aux utilisateurs autorisés. Il résiste aux environnements difficiles avec IP66,...

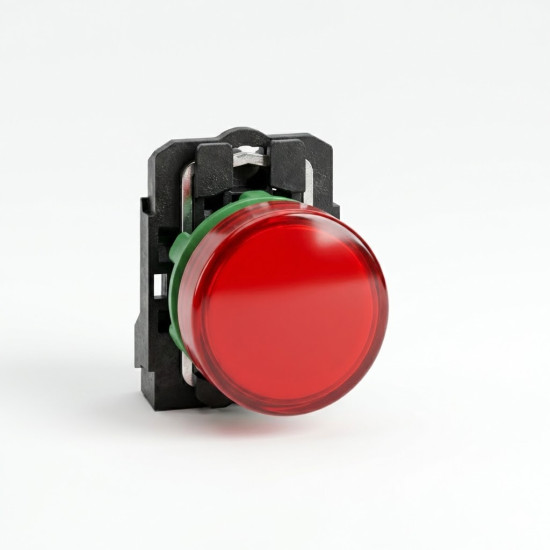

Gamme : Harmony XB5
Type de Produit : Voyant lumineux industriel
Source Lumineuse : DEL (Diode Électroluminescente)
Couleur de Signalisation : Rouge
Tension Nominale : 230V
Diamètre de Montage : Ø22 mm
Type de Raccordement : Bornes à vis-étrier
Degrés de Protection (IP) : IP66, IP67, IP69, IP69K
Caractéristiques Additionnelles : Résistance aux chocs,...

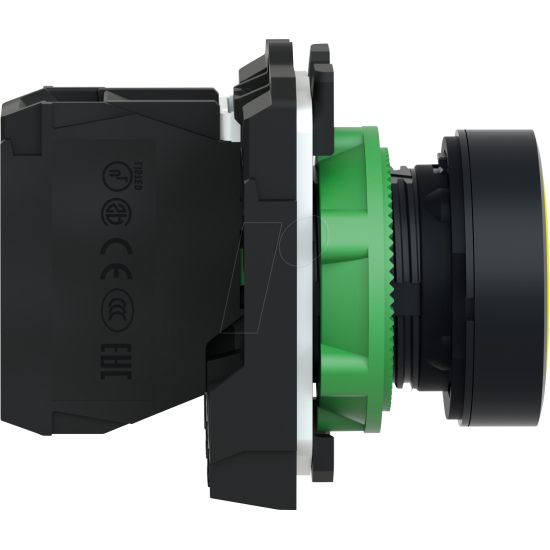

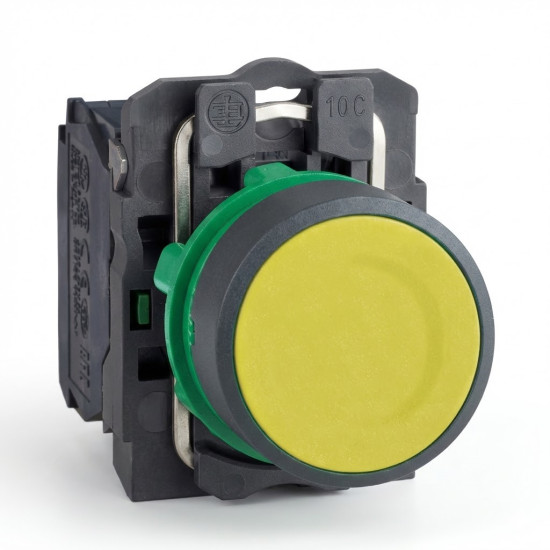

Série du produit : Harmony XB5
Type de commande : Bouton poussoir à impulsion (Monostable)
Diamètre de montage : Ø22 mm
Couleur de l'opérateur : Jaune
Configuration des contacts : 1F (1 contact Normalement Ouvert)
Raccordement : Bornes à vis-étrier
Résistance mécanique : Chocs et vibrations
Indices de protection (IP) : IP66, IP67, IP69, IP69K (Poussière,...

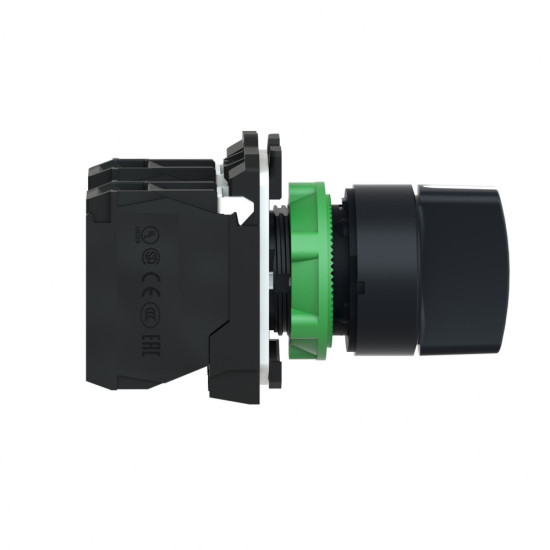

Gamme : Harmony XB5
Type de Produit : Bouton tournant sélecteur
Design de l'Opérateur : Bouton à crosse
Diamètre de Montage : Ø22 mm
Nombre de Positions : 3 positions
Type de Maintien : Fixe (Maintien de la position)
Couleur de l'Opérateur : Noir
Configuration des Contacts : 2F (2 Contacts)
Type de Raccordement : Bornes à vis-étriers
Indice de Protection...

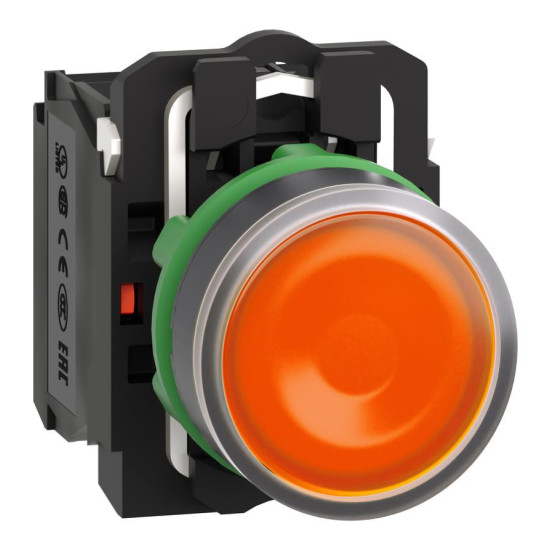

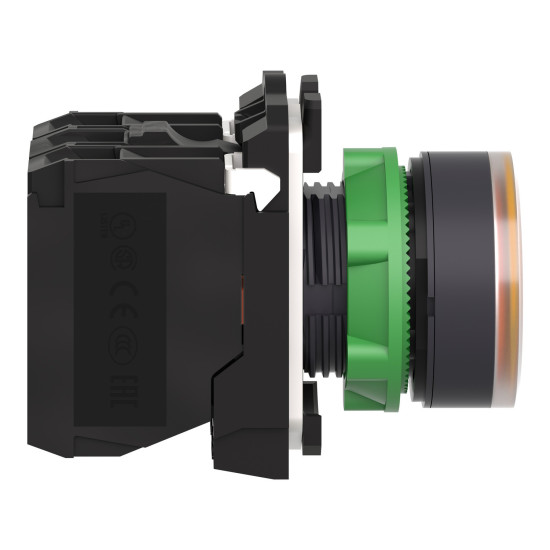

Ce bouton-poussoir lumineux de la gamme Harmony XB5 est conçu pour une commande visuelle et ergonomique dans les environnements industriels. Il est doté d'une tête ronde affleurante de couleur orange et d'une collerette en plastique gris foncé, nécessitant une découpe standard de 22,5 mm. L'éclairage est assuré par une LED intégrée et durable, alimentée...

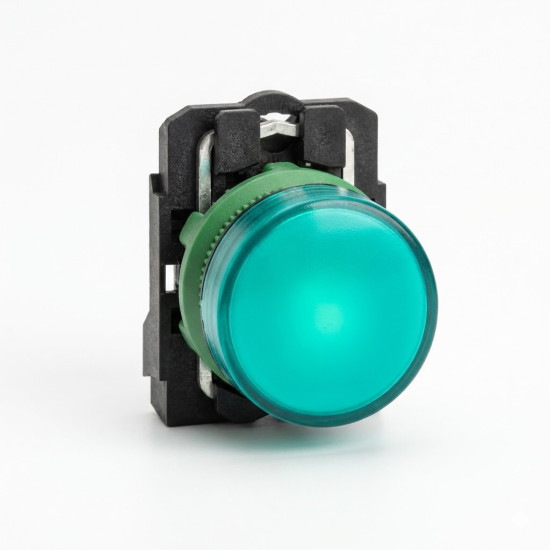

Gamme : Harmony XB5
Type de Produit : Voyant Lumineux de Signalisation
Source Lumineuse : Diode Électroluminescente (DEL)
Diamètre de Montage : Ø22 mm
Couleur de Signalisation : Vert
Tension Nominale : 230V
Type de Raccordement : Bornes à vis-étriers
Degrés de Protection (IP) : IP66, IP67, IP69, IP69K
Résistance Physique : Chocs, poussière, eau et...
29 000 F CFATTC
29 000 F CFAHT
EN STOCK
Ce bouton-poussoir lumineux Harmony XB5 est conçu pour les commandes industrielles exigeantes. Il utilise une LED intégrée universelle offrant une forte luminosité et une longue durée de vie. Il se monte sur un trou standard de 22 mm et se raccorde facilement via bornes à vis. Sa tête rouge affleurante permet une identification visuelle rapide. Il est équipé de contacts 1NO+1NF à coupure lente, adaptés aux circuits de commande. Il résiste aux environnements sévères grâce à ses protections IP66, IP67, IP69 et IP69K. Sa robustesse mécanique lui permet d’atteindre jusqu’à 10 millions de cycles. Il supporte une tension d’alimentation de 230 à 240 V AC. Il est conforme aux normes internationales CEI, UL, CSA et JIS.
