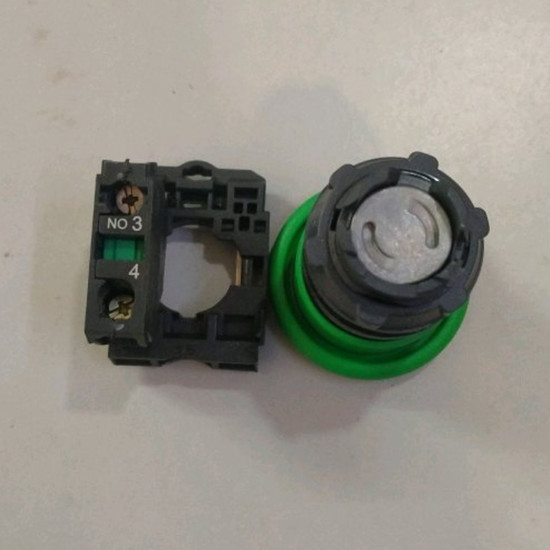

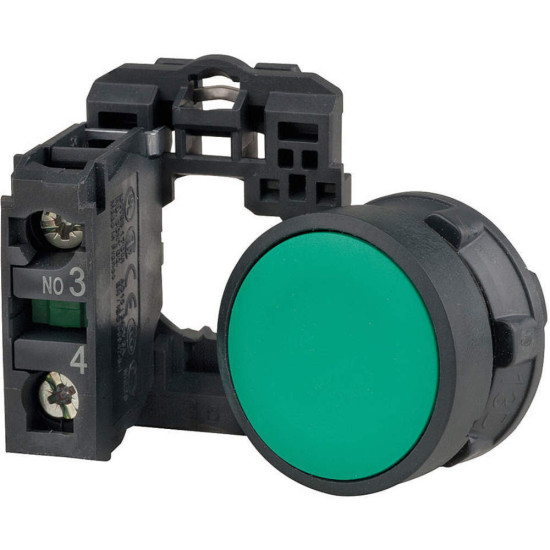

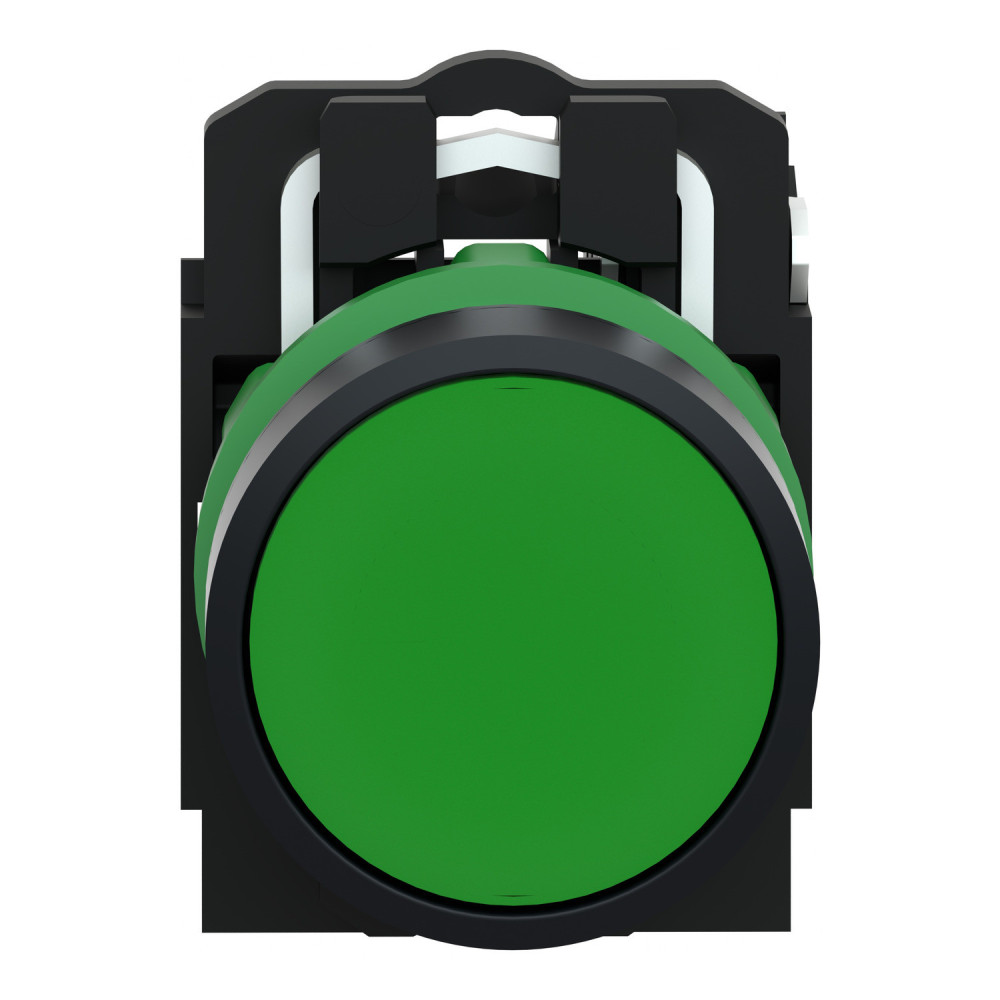

Ce bouton-poussoir fournit une commande simple et robuste aux machines et procédés. Il se monte facilement dans des découpes standard de 22 mm de diamètre et se raccorde à l’aide de simples bornes à vis-étriers. Sa structure schématique est clairement identifiable à distance grâce à des couleurs et des marquages clairs et permet de réduire au minimum les erreurs lors du câblage initial et des opérations de maintenance ultérieures. Résistant aux chocs, à la poussière, à l’eau et aux vibrations grâce à son degré de protection IP66, il convient parfaitement à une utilisation au sein d’environnements hostiles. Le XB5AA31 est un bouton poussoir à impulsion de la gamme Harmony XB5 de Schneider Electric.
Ce bouton-poussoir fournit une commande simple et robuste aux machines et procédés. Il se monte facilement dans des découpes standard de 22 mm de diamètre et se raccorde à l’aide de simples bornes à vis-étriers. Sa structure schématique est clairement identifiable à distance grâce à des couleurs et des marquages clairs et permet de réduire au minimum les erreurs lors du câblage initial et des opérations de maintenance ultérieures. Résistant aux chocs, à la poussière, à l’eau et aux vibrations grâce à son degré de protection IP66, il convient parfaitement à une utilisation au sein d’environnements hostiles.
Le XB5AA31 est un bouton poussoir à impulsion de la gamme Harmony XB5 de Schneider Electric. Il est conçu pour être monté dans des découpes standard de 22 mm de diamètre, offrant ainsi une solution simple et robuste pour les commandes manuelles dans les environnements industriels. Ce modèle présente un profil affleurant avec un bouton vert, non marqué, et une collerette en plastique noir. Il est équipé d'un mécanisme à ressort permettant un retour automatique du bouton après pression. Le raccordement électrique s'effectue via des bornes à vis-étrier, compatibles avec des conducteurs de différentes sections, selon les normes EN/IEC 60947-1.
Caractéristiques techniques
Gamme : Harmony XB5
Type : Bouton poussoir à impulsion
Diamètre de montage : 22 mm
Couleur du bouton : Vert
Profil du bouton : Affleurant, non marqué
Mécanisme : Retour à ressort
Type de contact : 1F (1 contact normalement ouvert)
Raccordement : Bornes à vis-étrier
Plage de sections de conducteurs : De 0,22 à 2,5 mm² sans embout, jusqu'à 2 x 1,5 mm² avec embout
Indice de protection : IP66, NEMA 4X
Matériau de la collerette : Plastique noir
Dimensions : Hauteur 42 mm, largeur 30 mm, profondeur 52 mm
Poids : 0,037 kg
Applications
Ce bouton poussoir est idéal pour les applications nécessitant une commande manuelle simple et fiable, telles que :
Commande de démarrage ou d'arrêt de machines
Activation de systèmes d'alarme ou de signalisation
Commande de processus industriels nécessitant une impulsion unique
