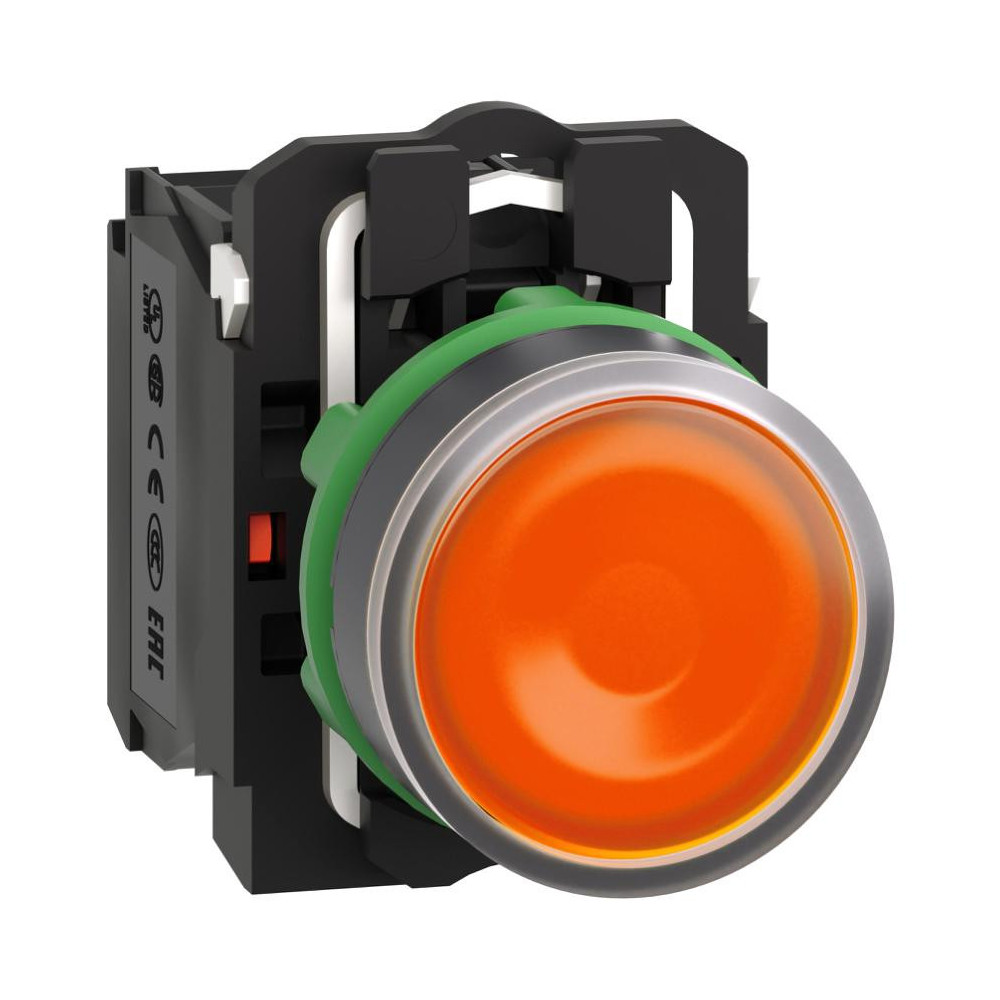

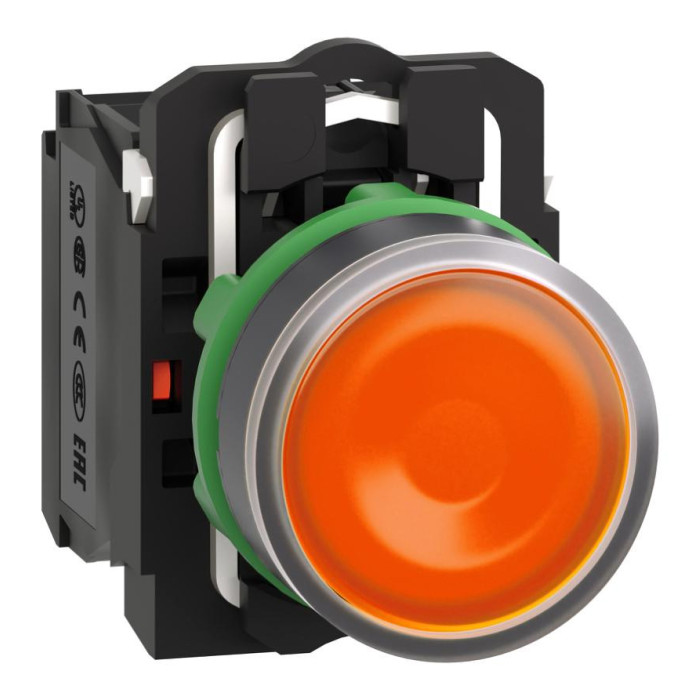

Ce bouton-poussoir lumineux de la gamme Harmony XB5 est conçu pour une commande visuelle et ergonomique dans les environnements industriels. Il est doté d'une tête ronde affleurante de couleur orange et d'une collerette en plastique gris foncé, nécessitant une découpe standard de 22,5 mm. L'éclairage est assuré par une LED intégrée et durable, alimentée en 230-240 V CA. Pour la commande, il utilise une configuration de contacts 1 NO (Normalement Ouvert) + 1 NF (Normalement Fermé) à coupure lente, avec une capacité thermique nominale de 10 A. Le raccordement se fait par borniers à vis-étrier classiques. Sa robustesse est un atout majeur, avec des indices de protection élevés IP66, IP67, IP69 et IP69K, le rendant résistant à l'eau, à la poussière, et même au nettoyage haute pression.
Gamme de produit : Harmony XB5 Type de produit ou équipement : Bouton-poussoir lumineux Nom de l'appareil : XB5 Forme de la tête de l'unité de signalisation : Rond Type de commande : rappel à ressort Profil de fonctionnement : Orange affleurant, sans marquage Présentation du produit : Produit complet.
Caractéristiques de Montage et Matériaux :
Diamètre de fixation : 22,5 mm Matériau de la collerette : Plastique gris foncé Matière de l'embase de fixation : Plastique Hauteur : 42 mm Largeur : 30 mm Profondeur : 57 mm Poids Net : 0,056 kg.
Caractéristiques Électriques et Contacts :
Type et composition des contacts : 1 NO + 1 NF Fonctionnement des contacts : Coupure lente Description des bornes ISO n°1 : (13-14) : NO (21-22) : NF ; Matière des contacts : Alliage d’argent (Ag/Ni) [Ith] courant thermique conventionnel : 10 A [Ui] tension assignée d'isolement : 600 V (degré de pollution 3) [Uimp] tension assignée de tenue aux chocs : 6 kV [Ie] courant assigné d'emploi (exemples) : 3 A à 240 V, AC-15, A600 ; 0,55 A à 125 V, DC-13, Q600.
Illumination et Alimentation :
Source lumineuse : LED universelle Culot de lampe : DEL intégrée Couleur de la capsule/cabochon : Orange Type de signalisation : Permanent [Us] tension d'alimentation : 230...240 V CA 50/60 Hz Limites de la tension d'alimentation : 195…264 V CA Consommation électrique : 14 mA Durée de vie (LED) : 100000 H à tension nominale et 25°C.
Durabilité et Environnement :
Degré de protection IP : IP66 ; IP67 ; IP69 ; IP69K. Degré de protection NEMA : NEMA 13 ; NEMA 4X. Tenue aux chocs IK : IK05. Température de l'air ambiant en fonctionnement : -40…70 °C Durée de vie mécanique : 10000000 cycles Tenue aux vibrations : 5 gn (f= 2…500 Hz) Tenue aux chocs mécaniques : 30 gn (durée = 18 ms) ; 50 gn (durée = 11 ms).
