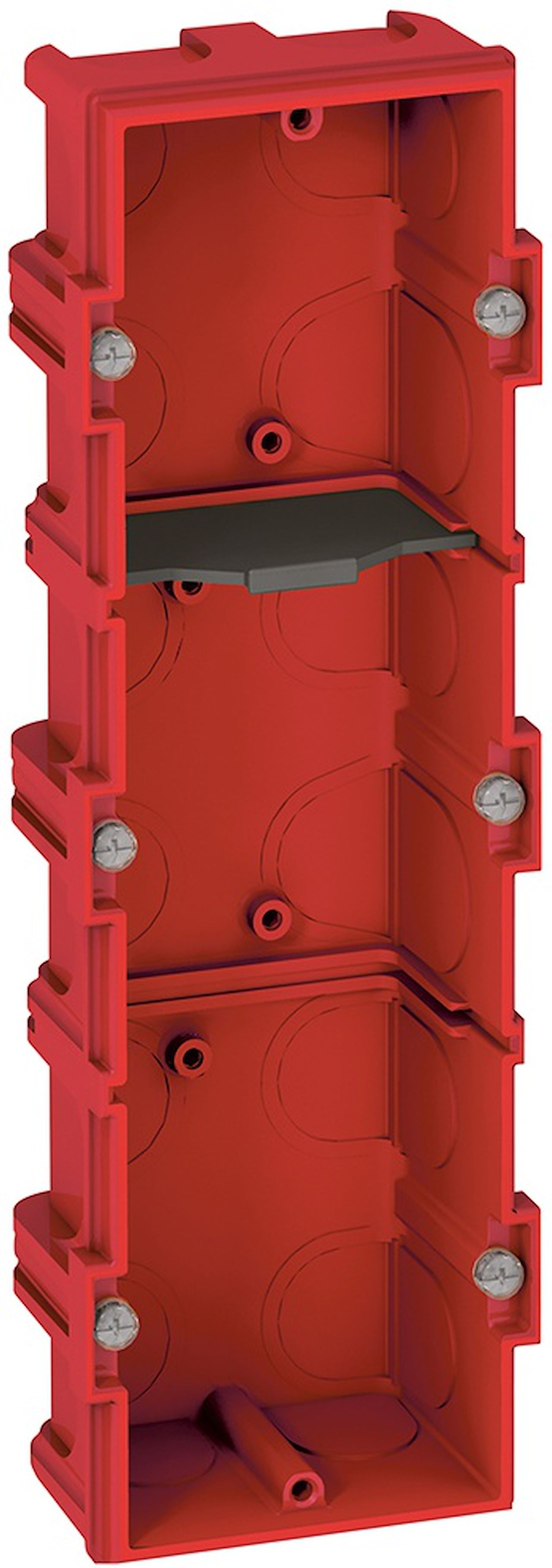

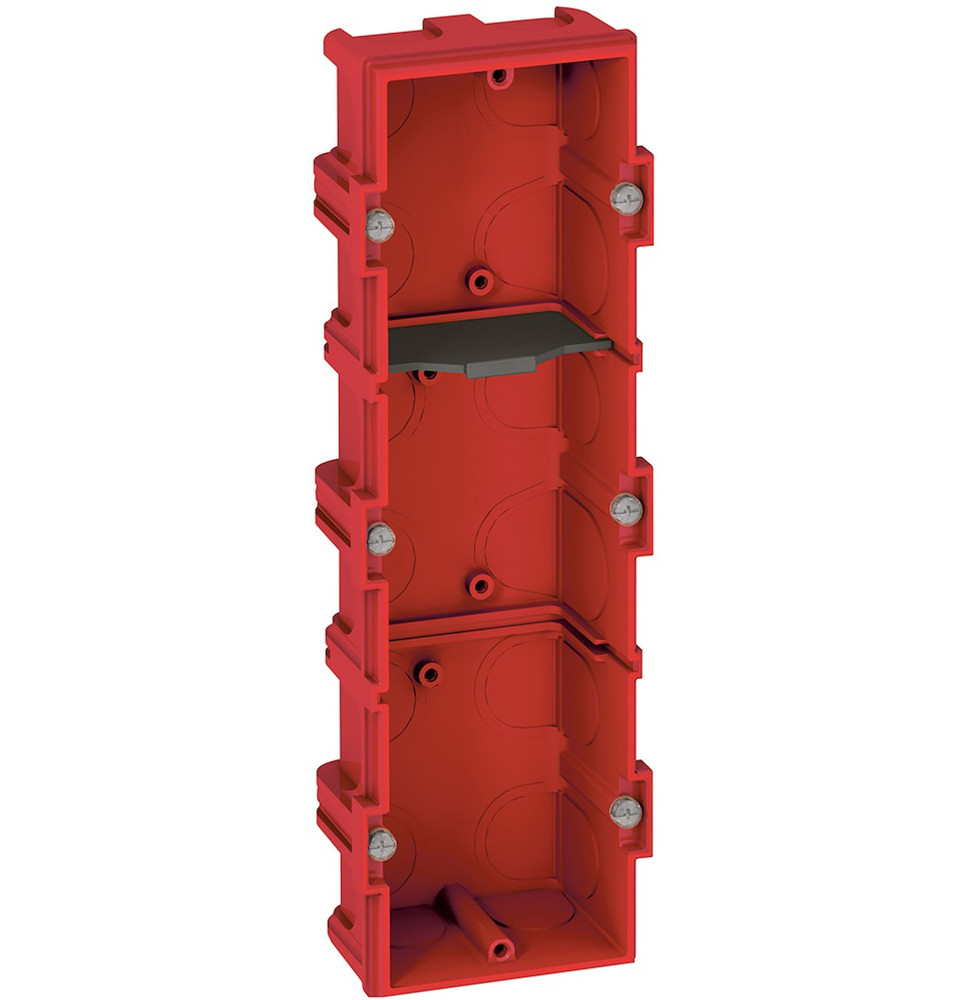

Mode de pose : Ouvrage en briques apparentes – Forme : Rectangulaire – Type de construction : Boîte de jonction / raccordement d’appareils – Modèle : Triple – Garnissage : Sans – Pour nombre d’inserts d’appareil : 8 – Fixation des appareils : À visser ou à griffe – Avec vis : Oui – Entrée arrière : Oui – Nombre d’entrées : 16 – Avec cloison : Oui
Dimensions
Longueur : 216 mm – Largeur : 71 mm – Profondeur : 43 mm – Profondeur intérieure : 40 mm – Pour diamètre de tube : 20 / 25 mm – Pour diamètre de câble : 20–25 mm
Traversées et raccordements
Ouverture défonçable : Oui – Traversée par tubulure : Oui – Traversée par membrane d’étanchéité : Non – Traversée par membrane à niveaux : Non – Verrouillage de tube : Non (option : Non) – Tubulure : Sans
Matériaux et finition
Matériau : Plastique – Sans halogène : Oui – Traitement de surface : Non traité – Couleur : Rouge – Finition du couvercle : Sans – Couvercle transparent : Non – Fixation du couvercle : Autre
Données techniques
Indice de protection : IP20 – Résistance aux chocs : IK04 – Plombable : Non – Maintien de fonction : Sans – Avec blindage : Non – Étanche à l’air : Non – Borne, position fixe : Non – Fixation au crochet de luminaire : Non
Conditions d’utilisation
Température d’utilisation : -5…40 °C – Température de stockage : -5…60 °C – Installation prévue en maçonnerie
Les + utilisation
– Permet l’intégration de plusieurs fonctions grâce à ses 3 compartiments – Utilisation en montage horizontal ou vertical
