Mode de pose : Mur creux – Forme : Rond – Type de construction : Boîte de jonction / raccordement d’appareils – Modèle : Unique – Équipé d’une couronne rotative : Non – À coupler / juxtaposer : Non – Garnissage : Sans – Pour nombre d’inserts d’appareil : 2 – Fixation des appareils : À visser ou à griffe – Avec vis : Oui – Entrée arrière : Oui – Nombre d’entrées : 6
Dimensions
Diamètre : 67 mm – Longueur : 71 mm – Largeur : 71 mm – Profondeur intérieure : 40 mm – Pour diamètre de câble : 16–25 mm
Compatibilités
Pour diamètre de tube : Autre – Verrouillage de tube : Non – Tubulure : Sans
Matériaux et finition
Matériau : Plastique – Sans halogène : Oui – Traitement de surface : Non traité – Couleur : Jaune – Finition du couvercle : Sans – Couvercle transparent : Non – Fixation du couvercle : Autre
Données techniques
Indice de protection : IP20 – Résistance aux chocs : IK04 – Maintien de fonction : Sans – Avec blindage : Non – Étanche à l’air : Non – Borne, position fixe : Non – Fixation au crochet de luminaire : Non
Conditions d’utilisation
Température d’utilisation : -5…40 °C – Température de stockage : -5…60 °C – Recommandé uniquement pour installation dans cloisons sèches
Avantages
– Mise en place automatique des étriers lors du vissage, même avec une visseuse électrique
Les + utilisation
– Parfaite tenue au bâti grâce à la large collerette et aux étriers imperdables
Plaque de finition, permet d'habiller parfaitement le couvercle de la boîte de sol standard et d'améliorer sa robustesse. Plaque de finition pour couvercle plastique pour boite de sol version standard 8 modules ou 12 modules épaisseur 8mm fixation par bandes adhésives pré-collées - finition inox brossé.
Kit support d'appareillage, élément permettant de constituer le corps de la boîte de sol qui permet l'alimentation en courant fort/faible des différents postes de travail. Kit support pour boîte de sol affleurante 8 modules composé de 2 rangées de 4 modules à équiper de prises Mosaic Link en position verticale - pour installation dans plancher technique ou dans chape béton - IP24 avec couvercle fermé.
Dooxie, une commande de ventilation mécanique contrôlée avec support permettant un rattrapage en cas de dérive de pose de la boîte d’encastrement, à équiper d'une plaque avec un design dans l'air du temps.
Caractéristiques produit
- Poussoir 2 positions pour l'ouverture et la fermeture de bouches hygrométiques dooxie - Blanc
- Repérage des bornes facilitant le câblage
- Bornes automatiques permettant la connexion rapide sans outil
- Livré avec coque de protection chantier à charnières qui protège le produit de la poussière et des éclaboussures de peinture et permet au mécanisme de rester utilisable pendant le chantier
Couvercle amovible pour faciliter les connexions aux appareillages, pour boîte de sol version standard. Couvercle métal revêtement inox pour boite de sol version standard 8 modules ou 12 modules - résistance globale à la charge de 5000N - s'installe sur un kit support pour boîte de sol - accepte tout type de revêtement jusqu'à 8mm d'épaisseur.
Kit support d'appareillage, élément permettant de constituer le corps de la boîte de sol qui permet l'alimentation en courant fort/faible des différents postes de travail. Kit support pour boîte de sol standard 24 modules composé de 3 paniers de 8 modules à hauteur réglable à équiper de prises Mosaic Link en position horizontale - pour installation dans plancher technique ou dans chape béton.
Les boîtes à sceller Modulo de Schneider Electric s'assemblent entre elles pour former des configurations doubles ou triples en toute simplicité et similaires à un jeu de construction De forme carrée, cette boîte à encastrer dispose d'une profondeur de 40mm Sa fonction de boîte de jonction permet le raccordement d'appareils Très simple d'installation, cette boîte carrée se fixe facilement (à sceller) Ce boitier d'appareil de couleur bleue RAL 5015 s'encastre, permettant les entrées de câbles suivantes - 2 entrées défonçables de 20 mm de diamètre,- 2 entrées défonçables de 25 mm de diamètre,- 4 entrées défonçables de 20 et 25 mm de diamètre Cette boîte d'encastrement est dédiée à l'encastrement des appareillages en maçonnerie.
Couvercle amovible pour faciliter les connexions aux appareillages, pour boîte de sol version standard. Couvercle plastique pour boite de sol version standard 16 modules ou 24 modules avec sortie de câble flexible - s'installe sur un kit support pour boîte de sol - accepte tout type de revêtement jusqu'à 8mm d'épaisseur.
Kit support d'appareillage, élément permettant de constituer le corps de la boîte de sol qui permet l'alimentation en courant fort/faible des différents postes de travail. Kit support pour boîte de sol standard 18 modules composé de 3 paniers de 6 modules à hauteur réglable à équiper de prises Mosaic Link en position horizontale - pour installation dans plancher technique ou dans chape béton.
Commentaires (0)
Aucun avis n'a été publié pour le moment.
Votre avis ne peut pas être envoyé
Signaler le commentaire
Êtes-vous certain de vouloir signaler ce commentaire ?
Signalement envoyé
Votre signalement a bien été soumis et sera examiné par un modérateur.
Votre signalement ne peut pas être envoyé.
Donnez votre avis
Avis envoyé
Votre commentaire a bien été enregistré. Il sera publié dès qu'un modérateur l'aura approuvé.
Votre avis ne peut être envoyé

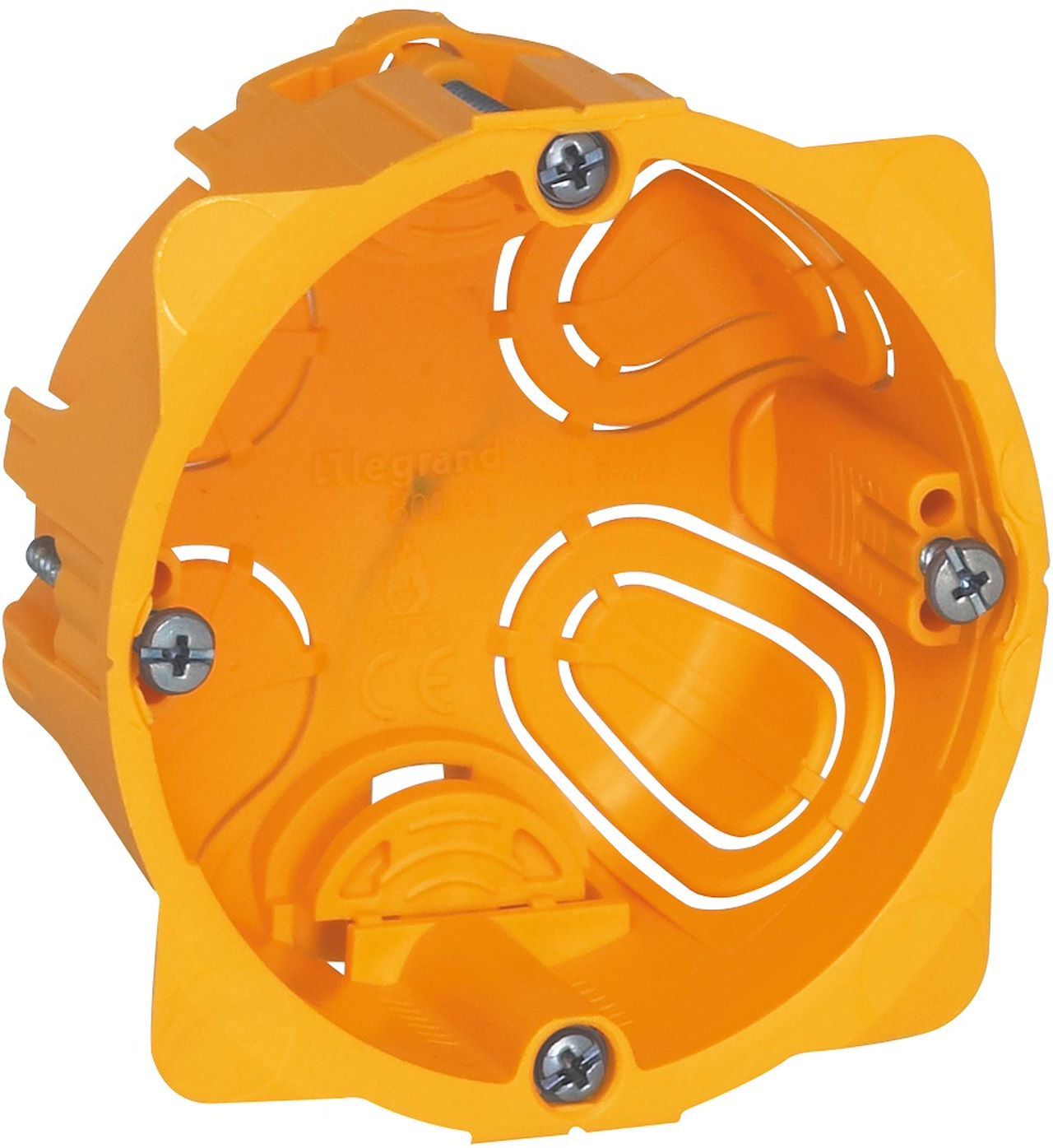

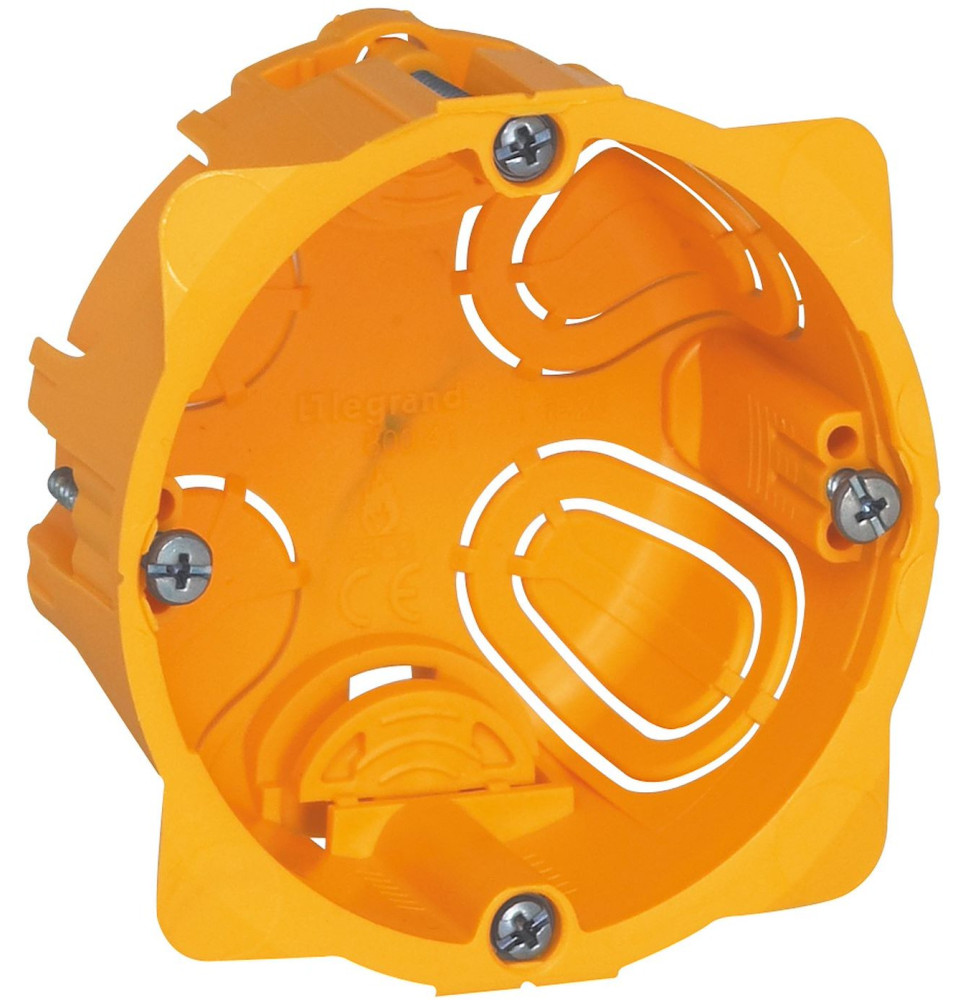

Batibox cloisons sèches, une boîte à encastrer dans les plaques de plâtre, de contreplaqué, de bois ou de tôle
Boîte Batibox 1 poste profondeur 40mm
Øde perçage 67mm
Etriers de serrage rétractables - Multiplicité des entrées (latérales et en fond de boîte) pour le passage de gaines, défonçables sans outil
