Mode de pose : Ouvrage en briques apparentes – Forme : Rectangulaire – Type de construction : Boîte de jonction / raccordement d’appareils – Modèle : Unique – Garnissage : Sans – Pour nombre d’inserts d’appareil : 1 – Fixation des appareils : À visser ou à griffe – Avec vis : Oui – Entrée arrière : Oui – Nombre d’entrées : 6 – Avec cloison : Non
Dimensions
Longueur : 74 mm – Largeur : 35 mm – Profondeur : 33,5 mm – Profondeur intérieure : 30 mm – Pour diamètre de tube : 20 / 25 mm – Pour diamètre de câble : 16–20 mm
Compatibilités
Équipé d’une couronne rotative : Non – À coupler / juxtaposer : Non – Traversée par ouverture défonçable : Oui – Traversée par membrane d’étanchéité : Non – Traversée par tubulure : Oui – Traversée par membrane à niveaux : Non – Verrouillage de tube : Non – Verrouillage de tube en option : Non – Tubulure : Sans – Application spéciale : Sans – Maintien du câble : Non applicable
Matériaux et finition
Matériau : Plastique – Sans halogène : Oui – Traitement de surface : Non traité – Couleur : Rouge – Finition du couvercle : Sans – Couvercle transparent : Non – Fixation du couvercle : Autre
Données techniques
Indice de protection : IP20 – Résistance aux chocs : IK04 – Maintien de fonction : Sans – Avec blindage : Non – Étanche à l’air : Non – Borne, position fixe : Non – Fixation au crochet de luminaire : Non
Conditions d’utilisation
Température d’utilisation : -5…40 °C – Température de stockage : -5…60 °C – Montage vertical uniquement – Installation prévue en maçonnerie
Les + installation
– Possibilité d’association libre par verrouillage au moyen d’une glissière
Kit support d'appareillage, élément permettant de constituer le corps de la boîte de sol qui permet l'alimentation en courant fort/faible des différents postes de travail. Kit support pour boîte de sol affleurante 12 modules composé de 3 paniers de 4 modules à hauteur réglable à équiper de prises Mosaic Link en position horizontale - pour installation dans plancher technique ou dans chape béton.
Couvercle amovible pour faciliter les connexions aux appareillages, pour boîte de sol version standard. Couvercle métal revêtement inox pour boite de sol version standard 16 modules ou 24 modules - résistance globale à la charge 5000N - s'installe sur un kit support pour boîte de sol - accepte tout type de revêtement jusqu'à 8mm d'épaisseur.
Plaque de finition, permet d'habiller parfaitement le couvercle de la boîte de sol standard et d'améliorer sa robustesse. Plaque de finition pour couvercle plastique pour boite de sol version standard 16 modules ou 24 modules épaisseur 8mm fixation par bandes adhésives pré-collées - finition inox brossé.
Couvercle amovible pour faciliter les connexions aux appareillages, pour boîte de sol version standard. Couvercle plastique pour boite de sol version standard 8 modules ou 12 modules avec sortie de câble flexible - s'installe sur un kit support pour boîte de sol - accepte tout type de revêtement jusqu'à 8mm d'épaisseur.
Avec 10 dimensions possibles, la gamme Mureva Box de Schneider Electric abrite différentes boîtes de dérivation (de la boîte ronde Ø 60 x 40 mm à la 325 x 275 x 120 mm) En toute ergonomie, ces boîtes vous permettent une installation plus facile, permettant de gagner du temps au quotidien Boitier de distribution pour circuits de sécurité, il dispose d'un dispositif d'accrochage universel pour vous faire bénéficier d'une véritable simplicité de mise en œuvre Ce boitier électrique facilite la connexion des câbles (10 entrées de câbles et tubes Ø 4 à 25 mm et 2 entrées de câbles et tubes Ø 4 à 32 mm) Il optimise l'installation qui se fait en un seul geste (mode de fixation vissé couvercle et installation en saillie) La boîte à embouts Mureva Box .
Couvercle amovible pour faciliter les connexions aux appareillages, pour boîte de sol version standard. Couvercle plastique pour boite de sol version standard 16 modules ou 24 modules avec sortie de câble flexible - s'installe sur un kit support pour boîte de sol - accepte tout type de revêtement jusqu'à 8mm d'épaisseur.
Kit support d'appareillage, élément permettant de constituer le corps de la boîte de sol qui permet l'alimentation en courant fort/faible des différents postes de travail. Kit support pour boîte de sol affleurante 16 modules composé de 2 rangées de 8 modules à équiper de prises Mosaic Link en position verticale - pour installation dans plancher technique ou dans chape béton - IP24 avec couvercle fermé.
Commentaires (0)
Aucun avis n'a été publié pour le moment.
Votre avis ne peut pas être envoyé
Signaler le commentaire
Êtes-vous certain de vouloir signaler ce commentaire ?
Signalement envoyé
Votre signalement a bien été soumis et sera examiné par un modérateur.
Votre signalement ne peut pas être envoyé.
Donnez votre avis
Avis envoyé
Votre commentaire a bien été enregistré. Il sera publié dès qu'un modérateur l'aura approuvé.
Votre avis ne peut être envoyé

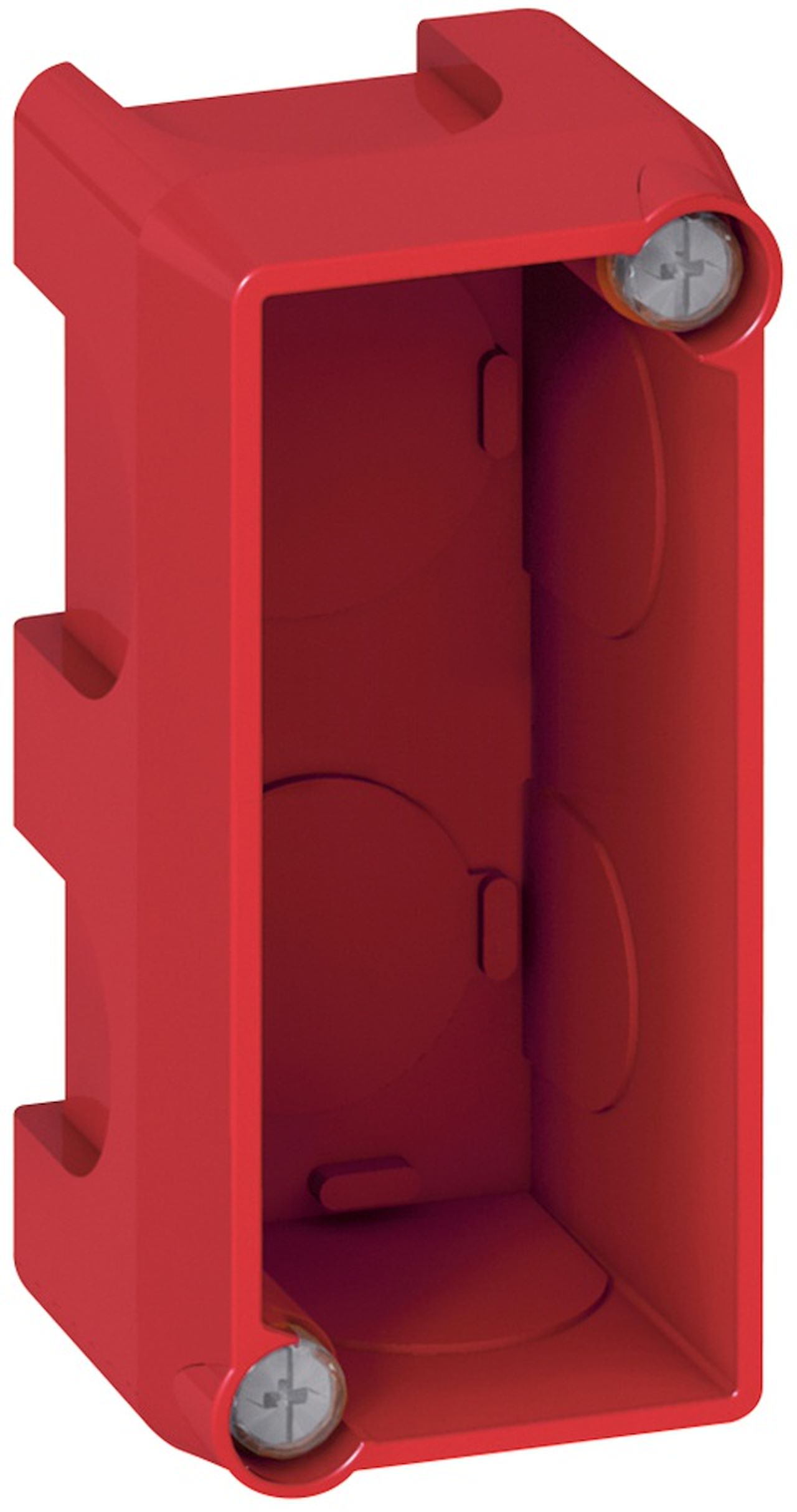

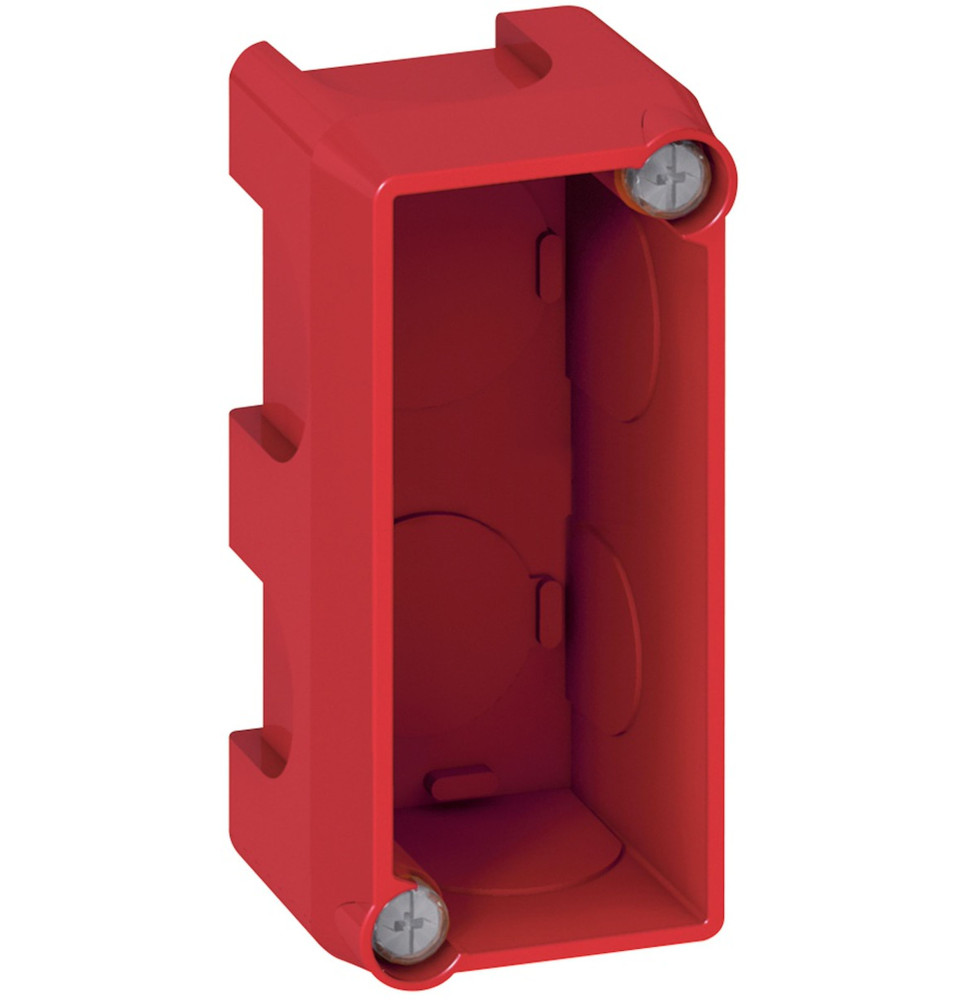

Batibox pour maçonnerie, une boîte à sceller dans les murs en matériaux pleins ou creux (brique) pour fixation d'appareillage.
