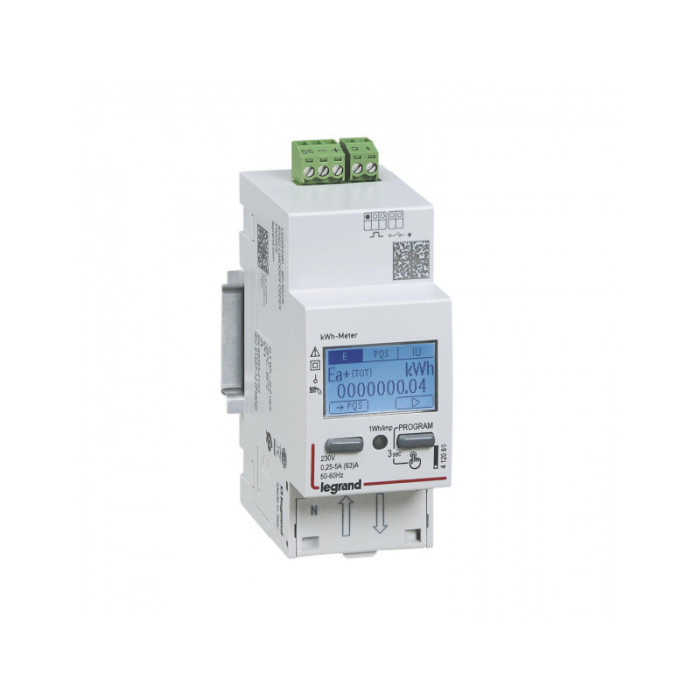

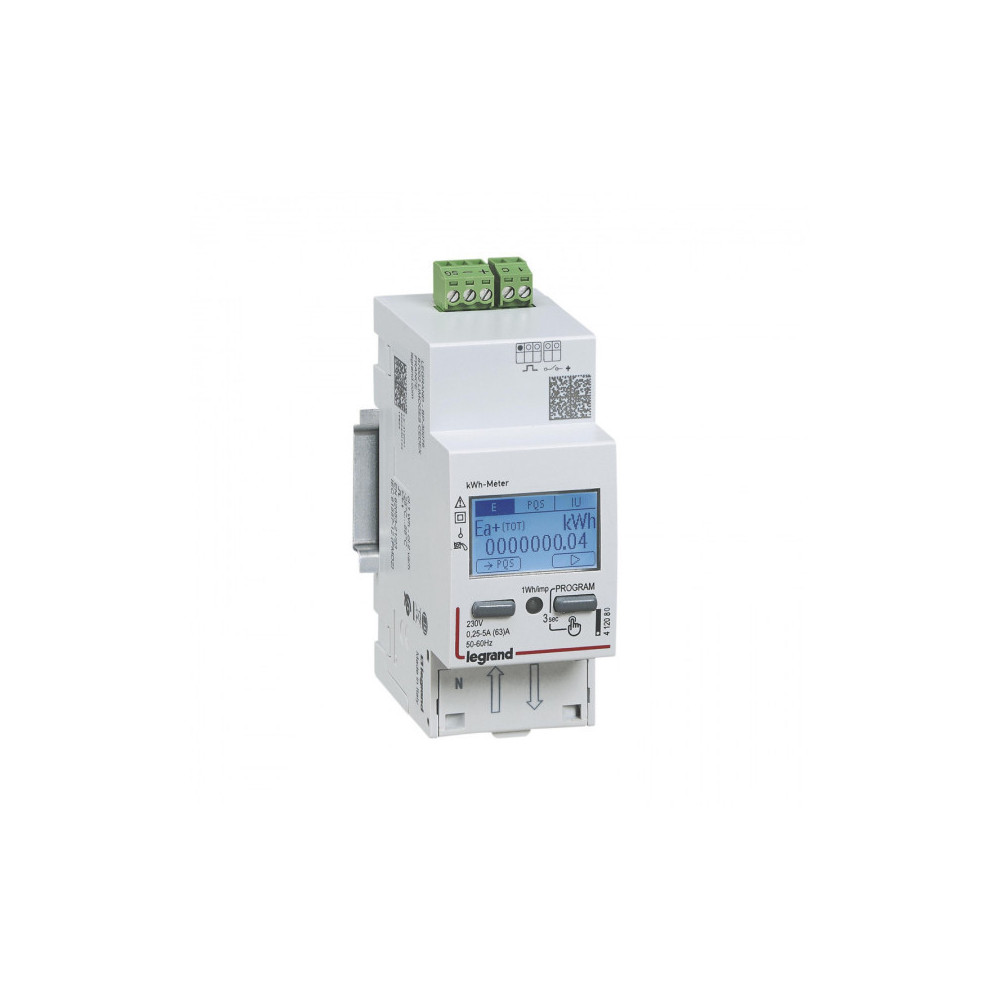

Compteur modulaire monophasé EMDX³ non MID raccordement direct 63A 2 modules avec sortie à impulsions - LEGRAND - 412080

Compteur d’Énergie Modulaire EMDX³ (Monophasé 63A)

La solution compacte et fiable pour le sous-comptage énergétique interne

Pourquoi choisir ce produit ?

Le compteur d'énergie EMDX³ est conçu pour les professionnels exigeant une visibilité totale et instantanée sur les consommations électriques en aval du comptage principal. Bien que non-MID, cet équipement est l'outil idéal pour l'optimisation des performances opérationnelles, le suivi des charges internes et l'allocation des coûts par circuit. Sa conception modulaire ultra-compacte et sa mise en œuvre simplifiée garantissent un retour sur investissement rapide, en offrant une richesse de données cruciales pour une gestion énergétique proactive et la détection des inefficiences.

Points Forts

• Intégration Bâtiment Simplifiée (GTB/GTC) : Équipé d'une sortie à impulsions dédiée et d'une entrée supplémentaire, il permet l'intégration des données électriques dans les systèmes de supervision existants, tout en acceptant les données de compteurs annexes (eau, gaz).
• Installation "Plug and Play" : Le raccordement direct jusqu'à 63A élimine la nécessité de transformateurs de courant externes, réduisant le temps et le coût du câblage. Les borniers amovibles et décalés facilitent grandement la mise en œuvre sur rail DIN.
• Analyse Complète du Réseau : L'écran numérique offre une lecture exhaustive de 14 paramètres essentiels, incluant les énergies active/réactive (totale et partielle), le courant, la tension, la fréquence et le facteur de puissance, fournissant une vue précise de la qualité et de la consommation du circuit.
• Compacité Maximale : Sa conception innovante en seulement 2 modules préserve un espace précieux dans les tableaux électriques, permettant une densification de l'équipement sans compromettre la sécurité.
• Fiabilité et Précision : Conforme aux normes IEC rigoureuses (IEC 62052-11, IEC 62053-21/23), ce compteur garantit une mesure précise de Classe B, indispensable pour un monitoring fiable des consommations.

Spécifications Techniques

Ce compteur d'énergie électronique est conçu pour le sous-comptage monophasé, acceptant une connexion directe et opérant dans une plage de tension nominale N-L de 197 à 265 V AC (47-63 Hz). Il affiche une capacité de courant nominal de 10 A avec un courant maximal admissible de 63 A. Le dispositif se distingue par son format modulaire de 2 unités, conçu pour un montage sur rail DIN (DRA), avec des dimensions optimisées (35.8 x 66 x 92.4 mm). Il permet la mesure des puissances active et réactive, supporte un double tarif commutable par commande externe, et dispose d'une fonction anti-retour de l'énergie. La connectique est assurée par des bornes à vis pouvant accueillir des câbles de 1 à 16 mm², garantissant une robustesse conforme à l'indice de protection IP54 en façade.
