La référence de protection modulaire pour réseaux tertiaires et résidentiels
Pourquoi choisir ce produit ?

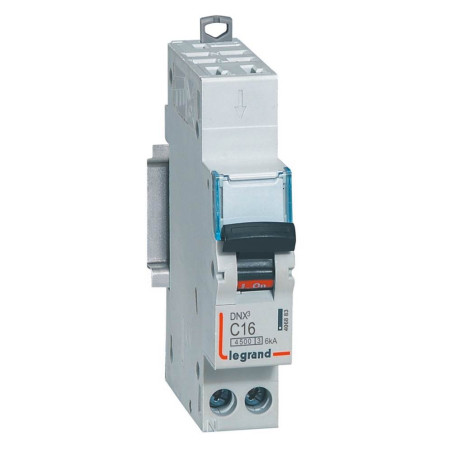

Le disjoncteur DNX³4500 de Legrand incarne l'alliance parfaite entre compacité, sécurité et efficacité d'installation. Conçu pour les professionnels exigeants et les gestionnaires d'infrastructures critiques, ce dispositif assure une protection magnétothermique de haute précision contre les surcharges et les courts-circuits. Sa conception hybride innovante optimise les temps d'intervention tout en garantissant une pérennité de connexion conforme aux standards normatifs les plus stricts, s'intégrant nativement dans les architectures de distribution Legrand.
Points Forts
Hybridation de raccordement : Gain de productivité majeur grâce à l'arrivée par bornes automatiques (peignable) et la sortie par bornes à vis sécurisées.
Haute capacité de coupure : Performance certifiée à 6kA (selon NF EN 60898-1), offrant une marge de sécurité supérieure pour les tableaux électriques sollicités.
Optimisation d'espace : Format compact unipolaire avec neutre (1P+N) n'occupant qu'un seul module dans le tableau de répartition.
Courbe C polyvalente : Déclenchement calibré pour les charges standard, idéal pour la protection des circuits de prises de courant et d'éclairage.
Spécifications Techniques
Ce disjoncteur magnétothermique monobloc de la gamme DNX³4500 opère sous une tension nominale de 230V~ et supporte un courant assigné de 16A. Il se distingue par sa configuration de raccordement spécifique : une alimentation en partie haute via des bornes automatiques facilitant l'insertion des peignes de pontage, couplée à un départ en partie basse par bornes à vis pour une fixation robuste des conducteurs. Disposant d'un pouvoir de coupure de 6000A en régime de neutre classique, il répond à la courbe de déclenchement C pour une protection efficace contre les courants de court-circuit. Sa construction modulaire monobloc assure une identification rapide du circuit et une maintenance simplifiée au sein des armoires électriques industrielles ou domestiques.
Détails du produit
Gope-406883-120326-JM3
Références spécifiques
EAN-13
3245064068833
MPN
406883
Commentaires (0)
Note
Aucun avis n'a été publié pour le moment.
Votre avis ne peut pas être envoyé
Signaler le commentaire
Êtes-vous certain de vouloir signaler ce commentaire ?
Signalement envoyé
Votre signalement a bien été soumis et sera examiné par un modérateur.
Votre signalement ne peut pas être envoyé.
Donnez votre avis
Avis envoyé
Votre commentaire a bien été enregistré. Il sera publié dès qu'un modérateur l'aura approuvé.
Gagnez de la place dans votre tableau électrique. Combiner la protection contre les courants de court-circuit et de surcharge. Système Visitrip pour une détection rapide des sorties défaillantes pour des temps de réparation plus courts. Système de visisafe pour offrir une sécurité améliorée en matière de protection de circuit. Possibilité d’ajouter des...
Le disjoncteur miniature Acti9 iDPN (6 kA, CEI/EN 60898-1) est unipolaire + neutre, 20 A, courbe B, 1 MW, avec une tension de service de 400 V CA et une tension d’isolement de 440 V CA. Il assure une protection fiable contre les courts-circuits et les surcharges dans les systèmes électriques avec neutre connecté. Sa conception compacte permet une densité...
Type de Produit : Disjoncteur différentiel
Gamme : Legrand DX³4500
Référence Fabricant : 410705
Configuration des Pôles : Unipolaire + Neutre (U+N)
Tension Nominale : 230V~
Courant Nominal (Calibre) : 16A
Sensibilité Différentielle : 30mA (Haute sensibilité)
Type de Détection : AC (Courants de défaut sinusoïdaux)
Courbe de Déclenchement : C
Pouvoir de...
Le disjoncteur différentiel CHINT NXBLE-32, référence 819418, est un appareil de protection électrique 1P+N conçu pour les installations résidentielles et tertiaires. Il offre une capacité de coupure de 6 kA, un calibre de 25 A (courbe C), une sensibilité différentielle de 300 mA, et occupe 2 modules sur rail DIN. Ce modèle appartient à la série 32,...
Le disjoncteur CHINT NXB-40/C20-1PN-4,5 est un appareil de protection modulaire 1P+N conçu pour les installations monophasées basse tension. Il dispose d’un calibre de 20 A, d’une courbe de déclenchement C et d’une capacité de coupure de 4,5 kA. Ce modèle 1 module assure une coupure simultanée de la phase et du neutre, garantissant une protection efficace...
Type de Produit : Disjoncteur Miniature (MCB)
Configuration des Pôles : 1 Pôle + Neutre (1P+N)
Gamme : Domae
Fabricant : Schneider Electric
Référence Produit : 19167
Courant Nominal (In) : 16 A
Courbe de Déclenchement : Courbe C
Pouvoir de Coupure (Icu) : 4500 A (4,5 kA)
Fonction de Protection : Surcharge et Court-circuit
Installation : Rail DIN...
Ce produit Acti9 iC40 est un disjoncteur miniature basse tension (MCB). Il s'agit d'un disjoncteur 1P+N avec 1 pôle protégé et 32 A en courant nominal et courbe de déclenchement C. Le pouvoir nominal de coupure de court-circuit peut atteindre 6 kA à 230 VCA selon la norme EN/IEC 60947-2 et 4 500 A à 230 VCA selon la norme EN/IEC 60898-1. Ce produit est...
Le disjoncteur CHINT NXB-40/C32-1PN-4,5 est un appareil de protection modulaire 1P+N conçu pour les installations monophasées basse tension. Il possède un calibre de 32 A, une courbe de déclenchement C et une capacité de coupure de 4,5 kA. Ce modèle 1 module assure une coupure simultanée de la phase et du neutre, garantissant une protection efficace...
Marque : Legrand
Gamme : DNX³ 4500
Référence : 406777
Type de produit : Disjoncteur Phase + Neutre (1P+N)
Intensité nominale (In) : 32A
Courbe de déclenchement : C
Tension nominale : 230V~
Pouvoir de coupure : 6kA (selon norme NF EN 60898-1)
Type de connexion : Bornes à vis (Arrivée haute et Sortie basse)
Nombre de modules : 1 module de 17,5 mm...
Marque : Legrand
Gamme : DNX³4500
Référence : 406774
Type : Disjoncteur Phase + Neutre (1P+N)
Intensité nominale (In) : 16A
Courbe de déclenchement : Courbe C
Pouvoir de coupure : 6kA
Tension assignée : 230V~
Type de bornes : Bornes à vis (haut et bas)
Nombre de modules : 1 module (17,5 mm)
Usage : Résidentiel et petit tertiaire
Conformité : NF EN...
Type de Dispositif : Disjoncteur différentiel
Fabricant : Legrand
Référence Produit : 410709
Série : DX³4500
Configuration des Pôles : Bipolaire (U+N / Phase + Neutre)
Tension Nominale : 230V~ AC
Courant Nominal (In) : 40 A
Sensibilité Différentielle (Idn) : 30 mA
Type de Différentiel : Type AC
Courbe de Déclenchement : C
Capacité de Coupure Nominale...

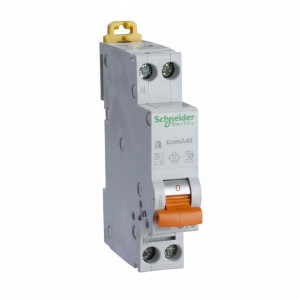

Type de Produit : Disjoncteur Miniature (MCB)
