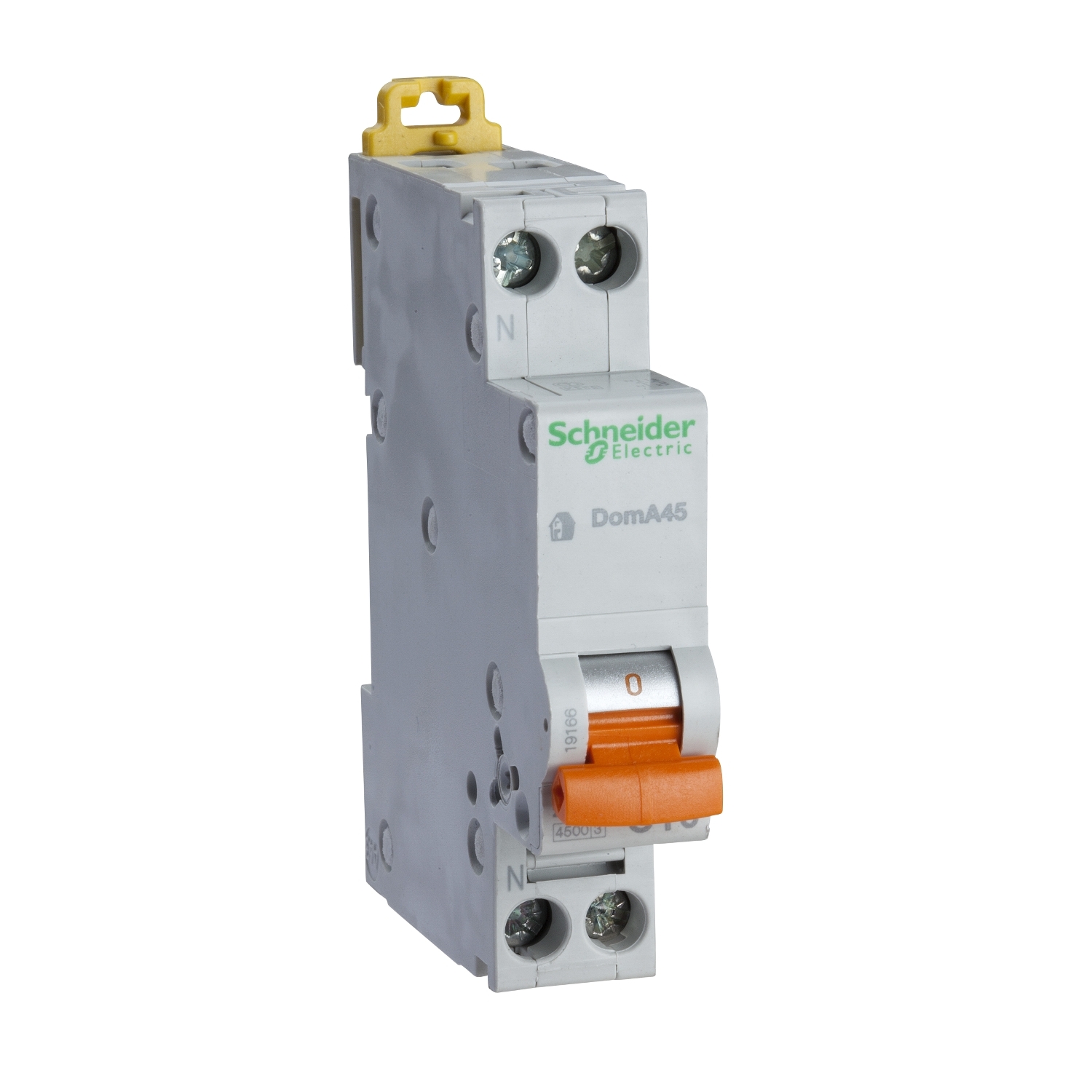

Disjoncteur miniature MCB DPN - 1P+N - 20A - Courbe C - 4500A Domae Schneider Electric - 19168
7 900 F CFA
TTC
Le disjoncteur miniature Domae 1P+N (20 A, courbe C) protège contre courts-circuits et surcharges, avec un pouvoir de coupure de 4 500 A à 230 VCA selon IEC 60898-1. Il offre une endurance de 10 000 cycles électriques et 20 000 mécaniques. Fonctionnant à 230 VCA (50/60 Hz), il se fixe sur rail DIN et mesure 18 x 81 x 75,5 mm pour 0,37 kg. De couleur blanche (RAL9003), il dispose d’un indice IP20 (IP40 en coffret). Températures de service : -25 à 60 °C, stockage : -40 à 70 °C. Indication de déclenchement par manette en façade.
Modèle : Domae MCB DPN – Type : Disjoncteur miniature – Gamme : Domae – Application : Distribution – Description des pôles : 1P + N – Nombre de pôles protégés : 1 – Position du neutre : Gauche – Courant assigné d’emploi [In] : 20 A – Type de réseau : CA – Technologie de déclenchement : Thermique-magnétique – Courbe de déclenchement : C – Pouvoir de coupure [Icn] : 4500 A
Complémentaires
Fréquence du réseau : 50/60 Hz – Tension assignée d’emploi [Ue] : 230 V CA – Limite de déclenchement magnétique : 5…10 x In – Pouvoir de coupure de service [Ics] : 4500 A (100 % Icn, EN/CEI 60898-1) – Tension d’isolement [Ui] : 500 V – Tension de tenue aux chocs [Uimp] : 4 kV – Coupure pleinement apparente : Oui – Type de commande : Par maneton – Signalisation locale : Erreur de déclenchement – Mode d’installation : Encliquetable – Support de montage : Rail DIN – Compatibilité répartiteur/peigne/barres : Oui – Pas de raccordement : 9 mm entre phase et neutre – Nombre de pas : 2
Dimensions
Hauteur : 81 mm – Largeur : 18 mm – Profondeur : 75,5 mm – Poids net : 0,19 kg – Couleur : Blanc – Durée de vie mécanique : 20 000 cycles
Raccordement
Type de borne : À cage (haut ou bas) – Section câble rigide : 1…25 mm² – Section câble flexible : 1…16 mm² – Longueur de dénudage : 14 mm – Couple de serrage : 2 N·m – Protection différentielle : Sans
Environnement
Normes : CEI 60898-1, CEI 60068-1, CEI 60529 – Certifications : KEMA, IMQ – Degré de protection IP : IP20 (appareil), IP40 (boîtier modulaire) – Catégorie de surtension : III – Tropicalisation : Niveau 2 (CEI 60068-1) – Humidité relative : 95 % à 55 °C – Température de fonctionnement : -25…60 °C – Température de stockage : -40…70 °C
Emballage
Type : PCE – Qté : 1 – Dimensions : 1,8 x 7,2 x 8,9 cm – Poids : 113 g
Modèle : Domae MCB DPN – Type : Disjoncteur miniature – Gamme : Domae – Application : Distribution – Description des pôles : 1P + N – Nombre de pôles protégés : 1 – Position du neutre : Gauche – Courant nominal [In] : 16 A – Type de réseau : CA – Technologie de déclenchement : Thermique-magnétique – Courbe de déclenchement : C – Pouvoir de coupure [Icn] : 4500 A
Modèle : Domae MCB DPN – Type : Disjoncteur miniature – Gamme : Domae – Application : Distribution – Description des pôles : 1P + N – Nombre de pôles protégés : 1 – Position du neutre : Gauche – Courant nominal [In] : 25 A – Type de réseau : CA – Technologie de déclenchement : Thermique-magnétique – Courbe de déclenchement : C – Pouvoir de coupure [Icn] : 4500 A
Le disjoncteur miniature Domae 1P+N (32 A, courbe C) protège contre courts-circuits et surcharges, avec un pouvoir de coupure de 4 500 A à 230 VCA selon IEC 60898-1. Il affiche une endurance de 10 000 cycles électriques et 20 000 mécaniques. Fonctionnant à 230 VCA (50/60 Hz), il se monte sur rail DIN. Dimensions : 18 x 81 x 75,5 mm, poids 0,37 kg, couleur blanche (RAL9003). Protection IP20 (IP40 en coffret). Température d’usage : -25 à 60 °C, stockage : -40 à 70 °C. Déclenchement visible par manette en façade (O-I).
