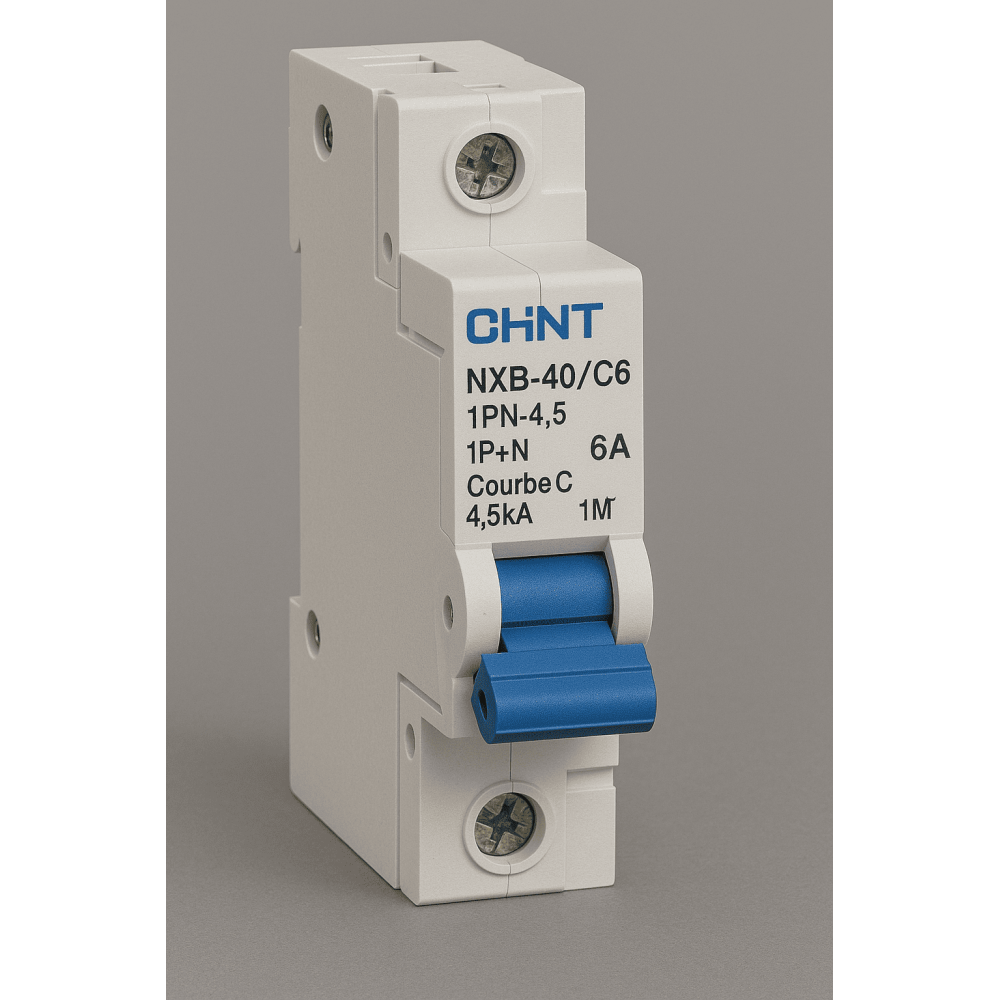

Le disjoncteur miniature CHINT NXB-40/C6-1PN-4,5 est un dispositif électromécanique destiné à la protection des circuits monophasés en courant alternatif basse tension. De configuration 1P+N, il assure la coupure simultanée de la phase et du neutre, garantissant une isolation complète du circuit en cas de défaut. Ce type de disjoncteur est particulièrement adapté aux installations résidentielles ou tertiaires, où la sécurité des personnes et des équipements impose une interruption fiable de l’alimentation.
Doté d’un calibre de 6 ampères, ce modèle est conçu pour protéger des circuits de faible intensité, tels que les lignes d’éclairage, les prises de courant dédiées à des appareils sensibles ou les boucles de commande. Sa courbe de déclenchement de type C permet de tolérer les appels de courant transitoires modérés, tout en assurant une coupure rapide en cas de court-circuit. Cette courbe est calibrée pour déclencher entre cinq et dix fois le courant nominal, garantissant une bonne sélectivité et une protection efficace contre les défauts.
La capacité de coupure de 4,5 kA indique que le disjoncteur peut interrompre un courant de court-circuit allant jusqu’à 4500 ampères sans subir de dommages internes. Ce seuil est conforme aux exigences des réseaux domestiques et tertiaires standards. Le mécanisme de déclenchement repose sur une double technologie : thermique pour les surcharges prolongées, et magnétique pour les courts-circuits instantanés. Le déclencheur thermique utilise un bilame qui se déforme sous l’effet de la chaleur, tandis que le déclencheur magnétique repose sur une bobine qui réagit à l’intensité du courant.
Le boîtier du disjoncteur est fabriqué en thermoplastique autoextinguible, résistant aux chocs, à l’humidité et aux agents chimiques. Il occupe un seul module de largeur (1M), ce qui facilite son intégration dans les tableaux de distribution compacts. Les bornes de raccordement sont conçues pour accueillir des câbles rigides ou souples, avec une capacité de serrage fiable et une identification claire des pôles. Un indicateur de position mécanique (ON/OFF) est visible en façade, permettant une lecture rapide de l’état du circuit. La manette de commande est ergonomique, assurant une manipulation aisée même en environnement contraint.
Ce modèle est conforme à la norme IEC 60898-1, garantissant sa fiabilité, sa précision de déclenchement et sa compatibilité avec les exigences de sécurité électrique internationales. Il est conçu pour fonctionner dans des environnements à température ambiante normale, avec une tenue thermique stable et une endurance mécanique élevée.
En résumé, le CHINT NXB-40/C6-1PN-4,5 est un disjoncteur miniature 1P+N compact et performant, conçu pour offrir une protection efficace et durable dans les installations basse tension à faible intensité. Sa conception robuste, sa technologie de déclenchement fiable et sa conformité aux normes en font un élément essentiel pour garantir la sécurité des réseaux électriques monophasés.
