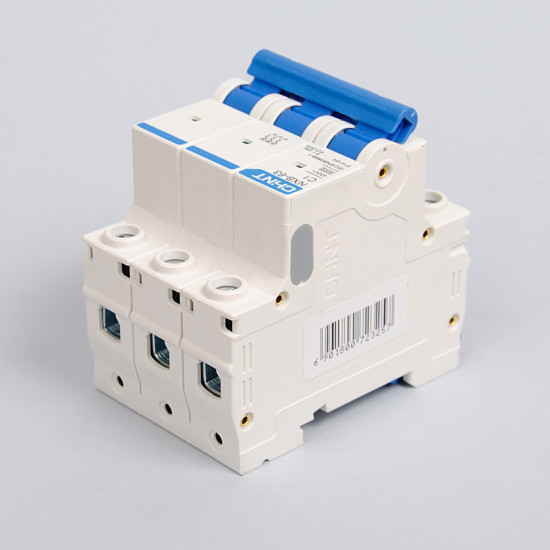

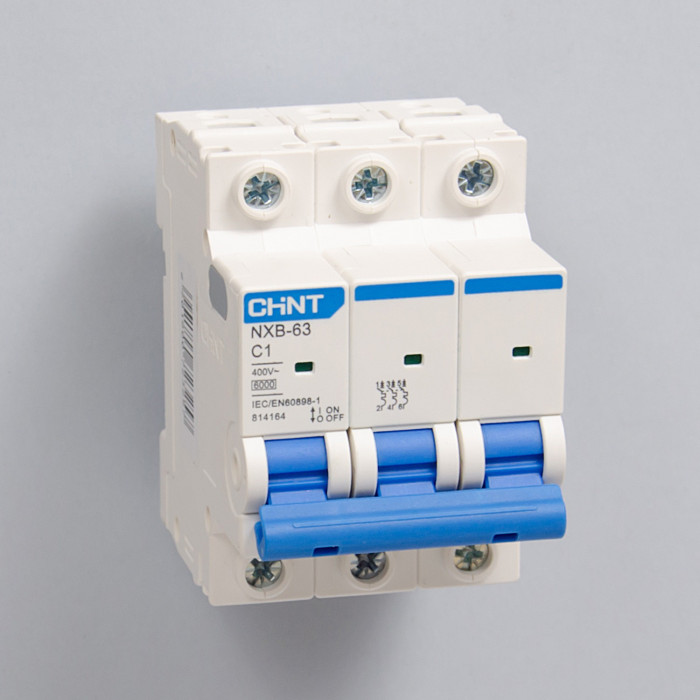

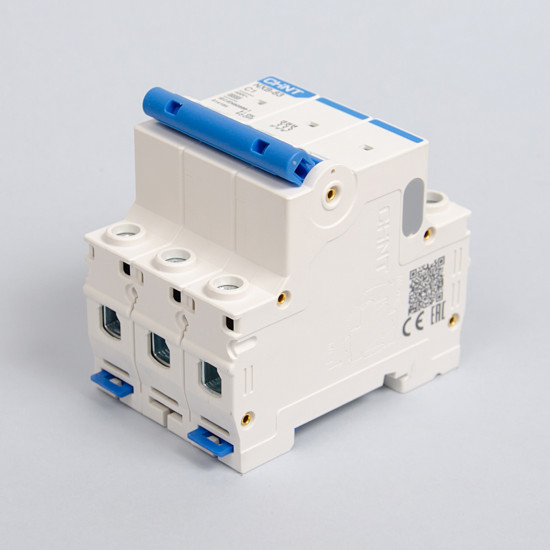

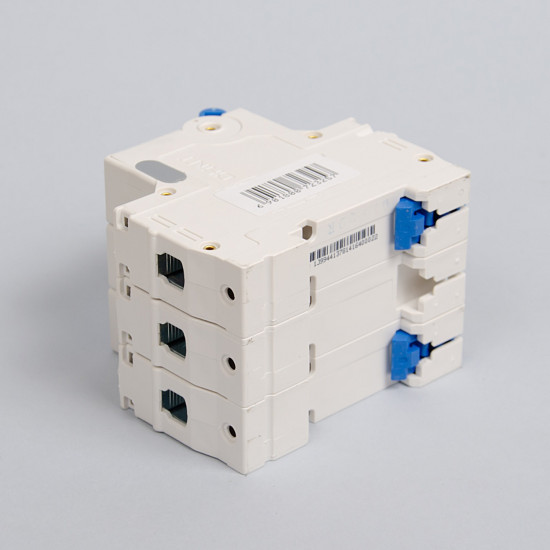

Le disjoncteur miniature CHINT NXB-63 814164 est un dispositif électromécanique destiné à assurer la protection des circuits électriques en courant alternatif basse tension. Ce modèle tripolaire permet la coupure simultanée des trois phases, assurant une isolation complète du circuit en cas de défaut. Il est particulièrement adapté aux installations où la sélectivité et la sécurité sont primordiales, notamment dans les systèmes de commande, les automatismes ou les équipements de signalisation.
Avec un calibre de 1 ampère, ce disjoncteur est conçu pour protéger des circuits de très faible intensité, tels que les boucles de commande, les capteurs, les interfaces de communication ou les alimentations auxiliaires. Sa courbe de déclenchement de type C autorise des appels de courant transitoires modérés, tout en assurant une coupure rapide en cas de court-circuit. Cette courbe est calibrée pour déclencher entre 5 et 10 fois le courant nominal, ce qui permet de tolérer les pics momentanés sans compromettre la sécurité.
La capacité de coupure de 6 kA indique que l’appareil peut interrompre un courant de court-circuit allant jusqu’à 6000 ampères sans subir de dommages internes. Ce seuil est conforme aux exigences des réseaux domestiques, tertiaires et industriels légers. Le mécanisme de déclenchement repose sur une double technologie : thermique pour les surcharges prolongées, et magnétique pour les courts-circuits instantanés. Le déclencheur thermique utilise un bilame qui se déforme sous l’effet de la chaleur, tandis que le déclencheur magnétique repose sur une bobine qui réagit à l’intensité du courant.
Le boîtier du disjoncteur est en thermoplastique autoextinguible, résistant aux chocs, à l’humidité et aux agents chimiques. Il occupe trois modules de largeur (3M), ce qui facilite son intégration dans les tableaux de distribution standards. Les bornes de raccordement sont conçues pour accueillir des câbles rigides ou souples, avec une capacité de serrage fiable et une identification claire des pôles. Un indicateur de position mécanique (ON/OFF) est visible en façade, permettant une lecture rapide de l’état du circuit.
Ce modèle est conforme à la norme IEC 60898-1, garantissant sa fiabilité, sa précision de déclenchement et sa compatibilité avec les exigences de sécurité électrique internationales. Il est conçu pour fonctionner dans des environnements à température ambiante normale, avec une tenue thermique stable et une endurance mécanique élevée.
En résumé, le CHINT NXB-63 814164 est un disjoncteur miniature tripolaire de haute précision, idéal pour la protection de circuits de faible intensité dans des installations professionnelles. Sa conception robuste, sa technologie de déclenchement fiable et sa conformité aux normes en font un élément essentiel pour garantir la sécurité et la continuité des systèmes électriques sensibles.
