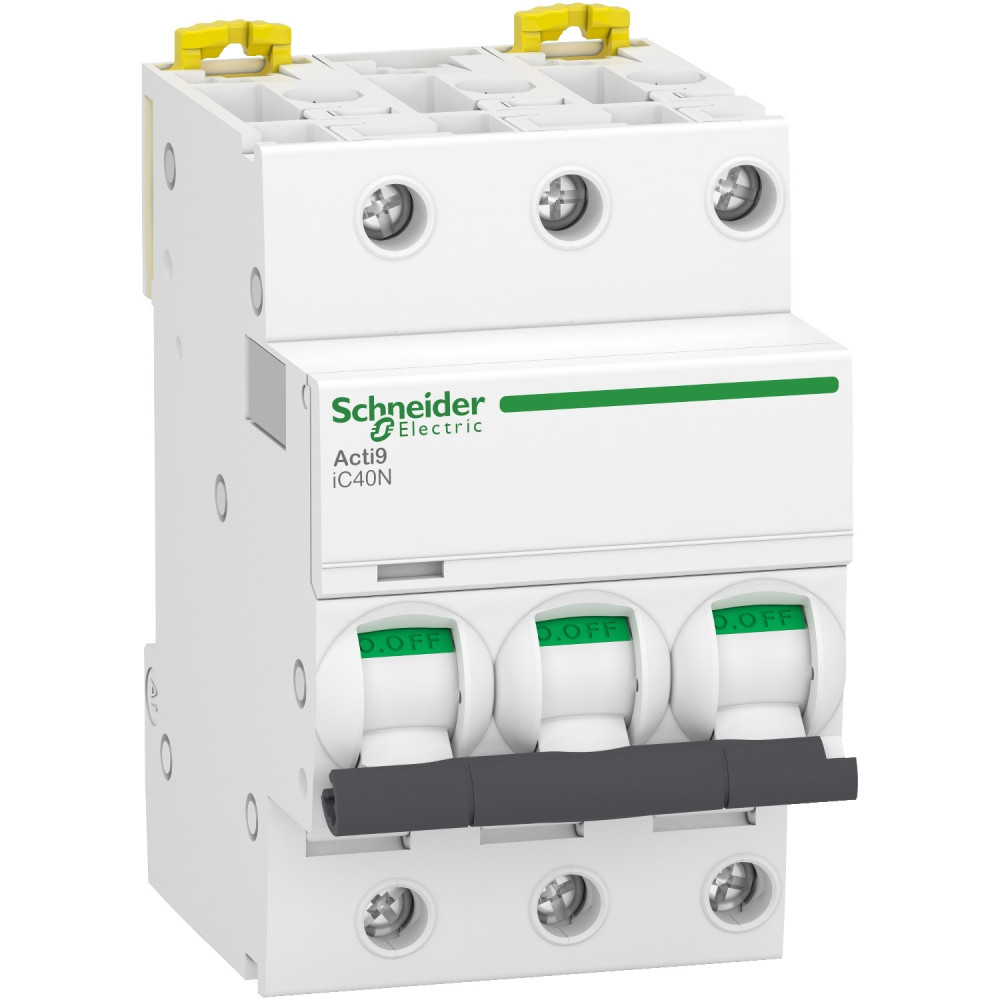

Disjoncteur miniature, Acti9 iC40N, 3P, 10A, courbe C, 6 000 A, 10 kA - Schneider Electric - A9P54310

Ce produit Acti9 iC40N est un disjoncteur miniature basse tension (MCB). Il s’agit d’un disjoncteur 3P à 3 pôles protégés et courant nominal In 10 A et courbe de déclenchement C. Le pouvoir nominal de coupure de court-circuit peut atteindre 10 kA à 400 VCA selon la norme EN/IEC 60947-2 et 6 000 A à 400 VCA selon la norme EN/IEC 60898-1. Ce produit est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature combine les fonctions de protection du circuit contre les courts-circuits et les surcharges de courant, de contrôle et d'isolation. L'installation et le câblage sont simplifiés grâce à la fonction de clipsage et à la facilité de maintenance. Il a une endurance électrique allant jusqu'à 20000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension de fonctionnement Ue est de 400 VCA. La tension d’isolement nominale Ui est de 440 VCA. La tension nominale de tenue aux chocs Uimp est de 4 kV. La fréquence de fonctionnement est de 50 Hz ou 60 Hz. Il peut être monté sur rail DIN pour une installation modulaire. Sa largeur est de 6 espacements de 9 mm. Le degré de pollution est de 3. Le produit est blanc (RAL9003). Les dimensions sont (l) 54 mm x (H) 85 mm x (P) 74 mm. Le poids est de 340 g. Selon la norme CEI 60529, le degré de protection est IP20 et IP40 dans le boîtier. La température de fonctionnement est comprise entre -25 et 70 °C. La température de stockage est comprise entre -40 et 85 °C.
